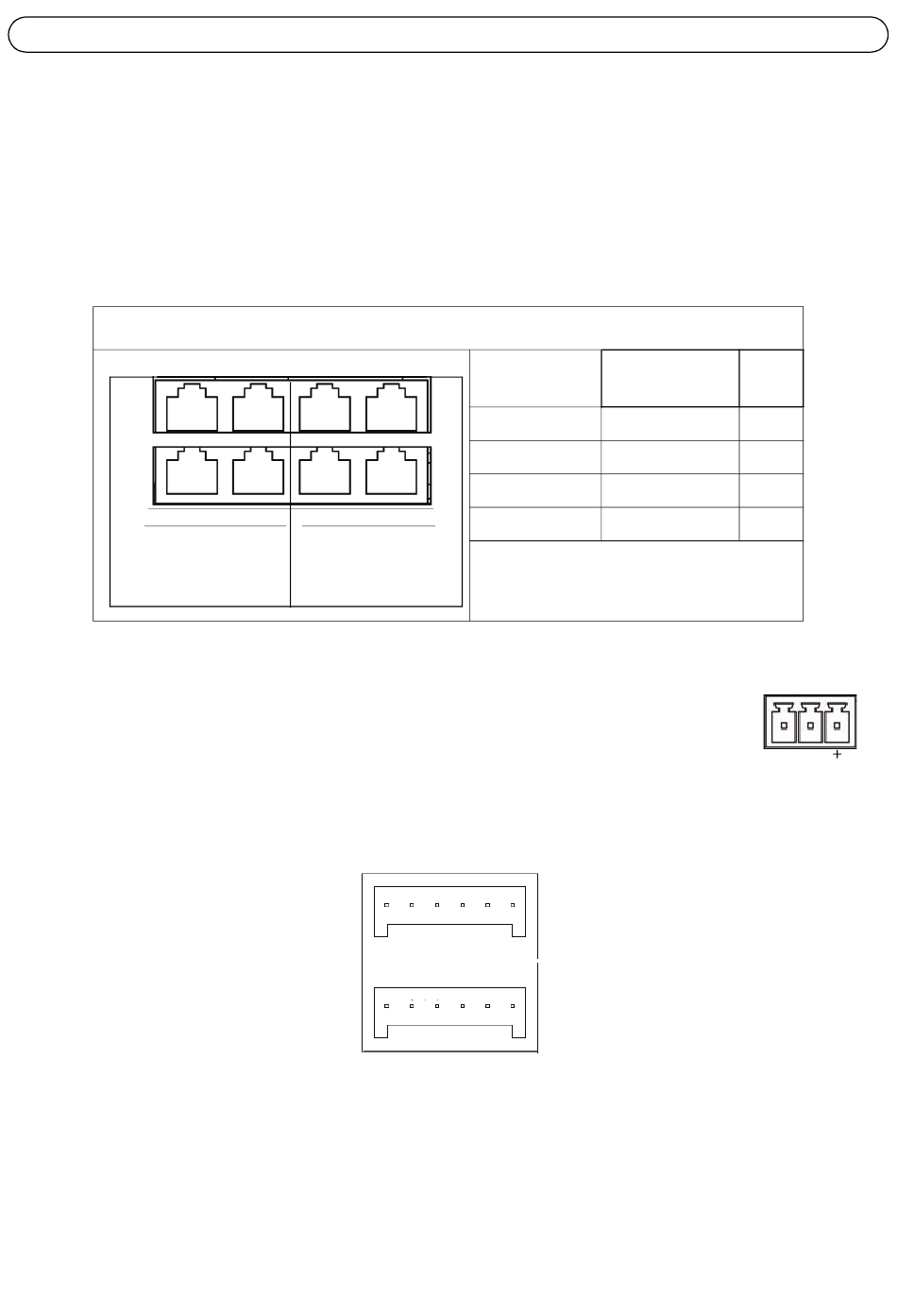

Connettori dell'unità
8 connettori di rete PoE - Connettori Ethernet RJ-45. Fornisce l'alimentazione per un massimo di 8
telecamere di rete abilitate PoE Classe 1. LE porte PoE sono divisi in due gruppi di quattro (destro e
sinistro). È consentito un carico massimo di 16W per gruppo. Ad esempio, un dispositivo PoE classe
0 può essere connesso al gruppo di sinistra, mentre al gruppo di destra possono essere connessi fino
a 4 dispositivi PoE classe 1. Se si connette un dispositivo PoE classe 0, le altre porte del gruppo non
devono essere usate. Vedere l'illustrazione che segue e le specifiche tecniche a pagina 59.
Combinazioni possibili
1
5
Gruppo di sinistra Gruppo di destra
4 PoE classe 1
1 PoE classe 0
Carico massimo = 16W Carico massimo = 16W
Connettore di rete - 1 porta Gbit per connessione esterna alla rete.
Connettore di alimentazione- Morsettiera a 3 pin. Usare una sorgente di
alimentazione dotata di fusibile: 12V CC (10A) o 24V CC (5 A)
2 porte USB 2.0 - Da usare con qualsiasi dispositivo periferico USB.
Carico massimo = 500mA
Connettore I/O - 2 porte digitali di uscita e 8 porte digitali di ingresso.
2 3 4
6 7 8
4 PoE classe 1
1 PoE classe 0
2 4 6 8 10 12
1 3 5 7 9 11
AXIS Q8108-R Guida per l'utente
Gruppo di Gruppo di
sinistra destra
4 PoE classe 1 4 PoE classe 1
4 PoE classe 1 1 PoE classe 0
1 PoE classe 0 4 PoE classe 1
1 PoE classe 0 1 PoE classe 0
Totale
8
5
5
2
-
