Installation du matériel

Avant de commencer

Il ya quelques éléments à prendre en considération avant d'installer le.AXIS Q8108-R
• Le boîtier AXIS Q8108-R est conçu pour être monté directement sur n'importe quelle
surface en utilisant un minimum de 4 vis appropriées selon le type de surface
• La plage de température d'exploitation dépend du disque dur
• A installer dans un espace ouvert avec 10mm d'espace libre de chaque côté pour le
refroidissement et la ventilation
• Veillez à ce qu'il y ait une protection par fusible appropriée : 12V CC (10A) ou 24V CC (5 A)

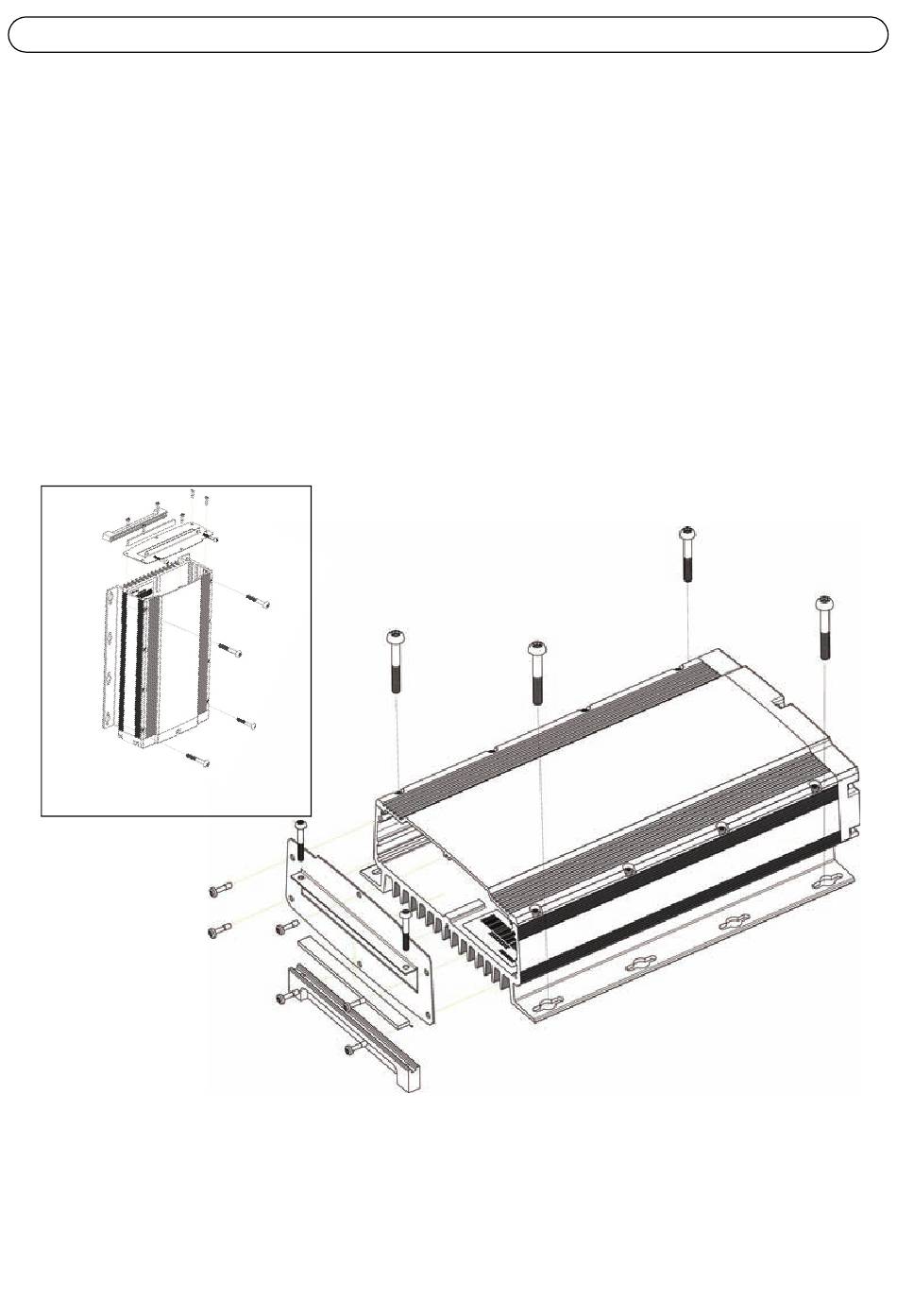

1. Utilisez au moins 4 vis adaptées à la surface. L´AXIS Q8108-R est conçu pour être installé dans
n'importe quelle position, mais s'il doit être installé en position verticale, la goulotte de câblage
doit être dirigée vers le haut pour une dissipation thermique optimale.
Les câbles doivent être dirigés vers
le haut lors d'une installation verticale
2. Enfilez les câbles à travers la goulotte de câblage. Pour un degré de protection IP65 , utilisez un
dispositif d'étanchéité pour câble (non fourni).
3. Connectez tous les câbles appropriés. Reportez-vous à la Branchement des câbles, à la page 23.
4. Fixez l'avant de la goulotte de câblage à l´AXIS Q8108-R avec les quatre vis fournies.
5. Serrez la goulotte pour attacher les câbles. Ceci évitera un endommagement des connecteurs
pendant le fonctionnement.
