Montage de la hotte
3. Soulevez l'assemblage du cadre de support
jusqu'au plafond en vous assurant que le mot «
avant » sur le cadre de support supérieur fait face
à l'avant de la hotte où les commandes seront
situées. (FIG. D) Les trous de serrure sur le cadre
de support supérieur doivent couvrir les vis à bois
précédemment installées dans le plafond. Faites
glisser le cadre de support vers l'extrémité étroite
des trous de serrure pour verrouiller le cadre en
place. Installez les (2) dernières vis à bois M6 x 1
po avec rondelles dans les deux coins restants du
cadre de support supérieur pour le fixer au plafond.
Serrez toutes les vis.

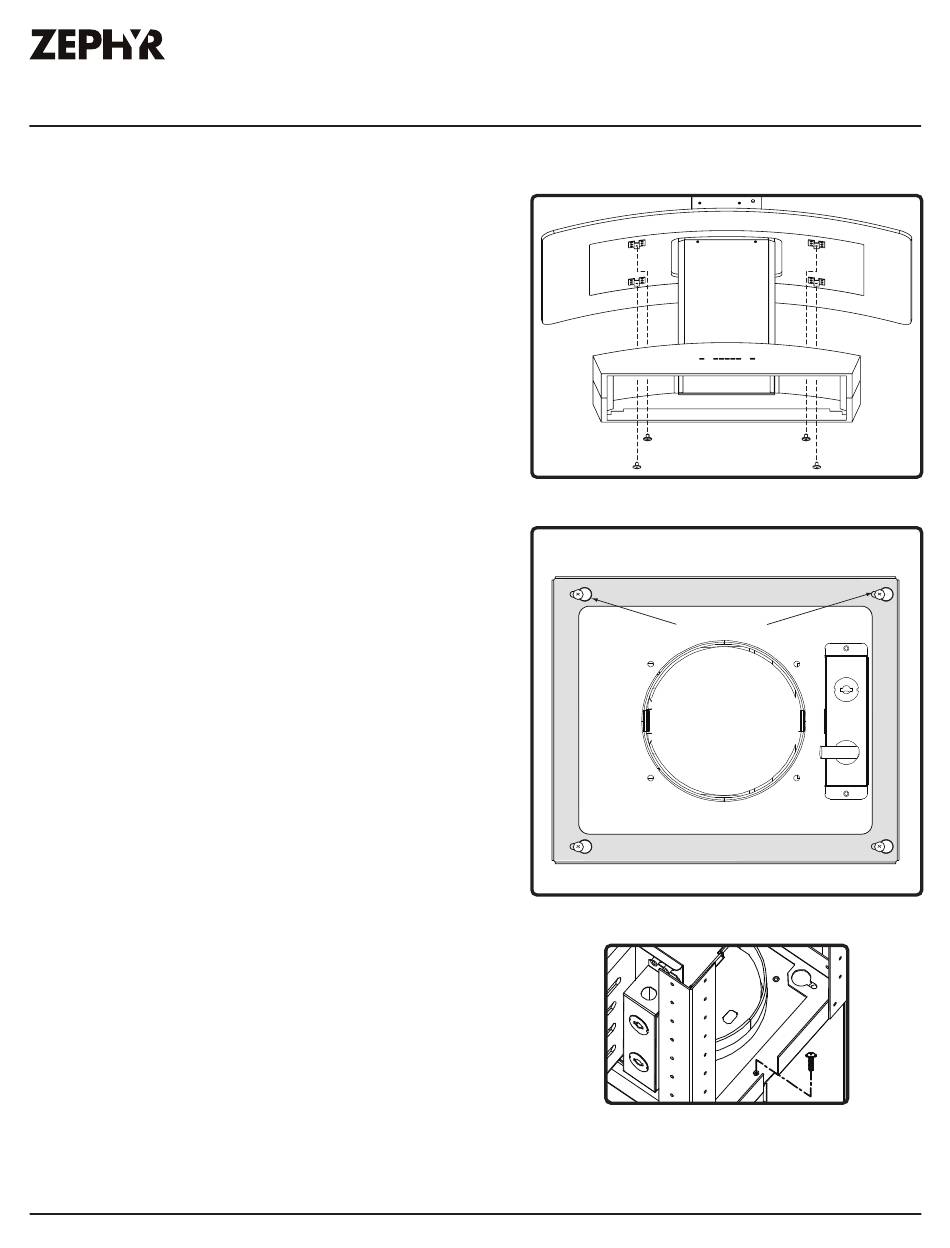

4. ZRE UNIQUEMENT : retirez les filtres à mailles en
aluminium de la hotte. Placez l'auvent sur le boîtier
du ventilateur et fixez-le au corps de la hotte à
l'aide de (4) vis mécaniques à tête cylindrique 3/16
x 1/4 à travers l'ouverture du filtre. (FIG. E).
5. Soulevez le capot et alignez les (4) vis de montage
préinstallées situées sur le dessus du corps de
l'appareil (FIG. A4) avec les (4) trous de clé sur le
bas du cadre de support. (FIG. F). Faites glisser le
capot vers l'extrémité étroite des trous de clé pour
le verrouiller en place. Serrez à la main chacune des
(4) vis avec un tournevis pour fixer la hotte au cadre
de support inférieur. Fixez davantage le cadre de
support inférieur au corps de l'unité à l'aide d'une
vis de sécurité M4 x 12. (FIG. G).
6. Retirez le ruban adhésif fixant le support de
montage de l'électronique au capot et repositionnez
le support de montage de l'électronique. Installer
les travaux électriques et de conduits.
7. Mettez la hotte sous tension, vérifiez toutes les
fonctions et recherchez les fuites autour du ruban
adhésif.
ZAZ, ZLC, ZRM, ZRE Guide d'utilisation, d'entretien et d'installation
Instructions d'installation
Cadre de support inférieur
(se fixe au dessus du boîtier du ventilateur)
commandes orientées vers l'avant
BOÎTIER
DU
VENTILATEUR
FIG. E
retour
Trous de clé
FIG. F
FIG. G
