CHAPITRE 3

Informations de bord

Grâce à la graphique et au texte, il
fournit des informations générales,
affiche les modes de fonctionnement
du véhicule ou l'apparition de condi-
tions ou d'événements particuliers.
En appuyant sur la touche ESC sur le
bras, il est possible, dans certains cas
dépendant de la gravité de l'alarme,
d'interdire l'affichage du message de
diagnostic.

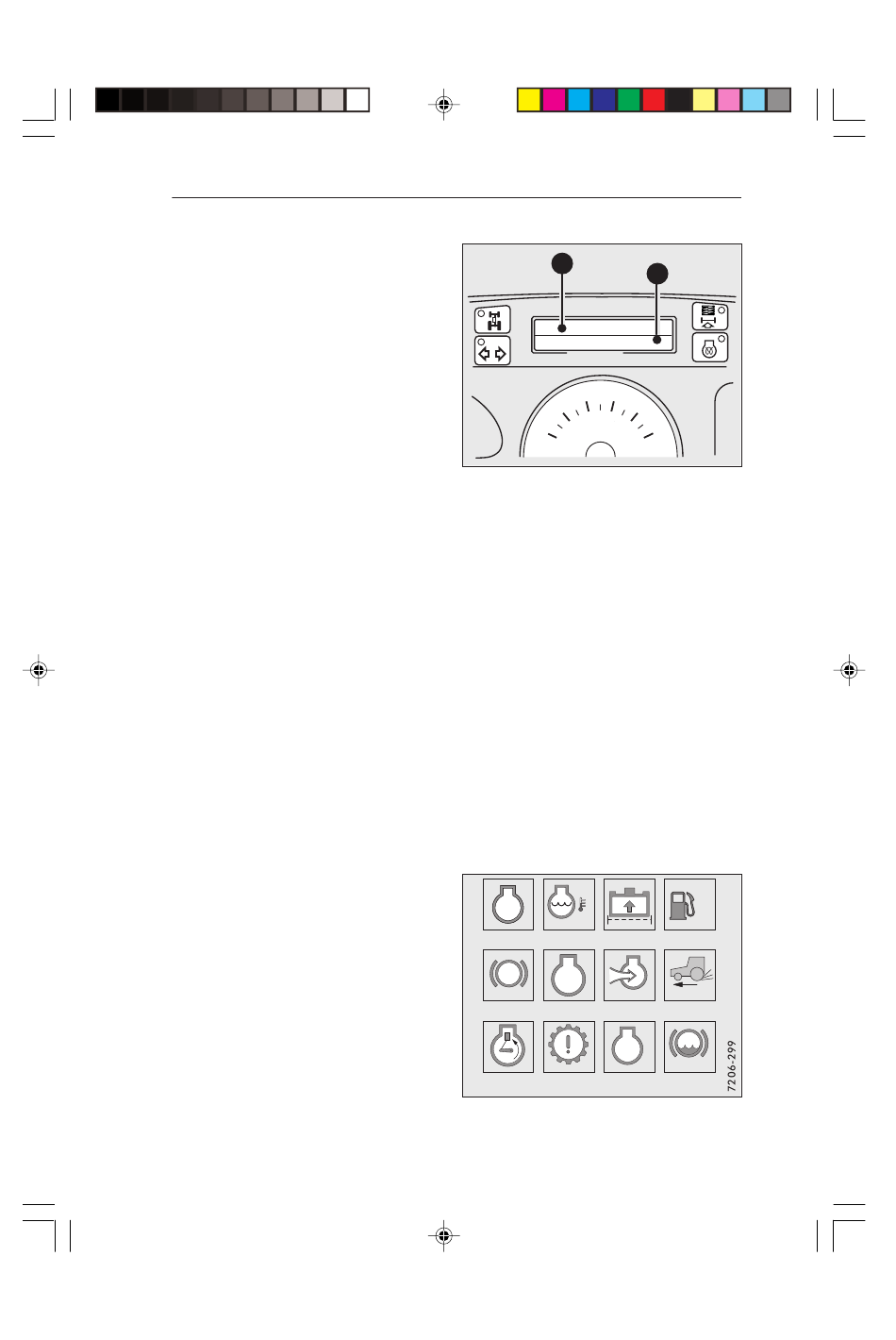

L'afficheur comprend deux parties:
- PARTIE GRAPHIQUE (1) -
- symboles graphiques
- Montre
- PARTIE TEXTE (2) -
- messages sur le fonctionnement
- messages de diagnostic
La partie graphique peut afficher simultanément jusqu'à 4 symboles.
La montre est affichée dans l'angle, en bas à droite, en la cachant éventuel-
lement de façon provisoire en cas de nécessité.
Liste des symboles graphiques de
l'instrument
1 - Moteur à l'arrêt
2 - Surchauffe du moteur
3 - Filtre hydraulique encrassé
4 - Réserve de carburant
5 - Frein a main serré
6 - Système ASM en service
7 - Filtre à air encrassé
8 - Contrôle du patinage actif
9 - Mémoire moteur activée
10 - Anomalie de la transmission
11 - Anomalie du moteur
12 - Niveau d'huile des freins bas
03 Sezione 3 fra.pmd
2
23
2
1
14 16
12 18
1
10 20
STOP STOP
1 2 3
P
ASM
5 6 7
EMC
9 10 11
