Siemens SIRIUS 3RW55 Manuel page 61

• 4 vis de taille adéquate et de filetage standard, adaptées à la plaque de montage sélectionnée
ou au mur
Utiliser 4 rondelles supplémentaires si la tête de vis est inférieure au diamètre indiqué
• Tournevis (selon le type d'empreinte des vis)
• Utiliser des rondelles et des circlips le cas échéant.
• Pour la taille 5 en cas de montage avec grue (facultatif) : Élingue chaîne 4 brins
Taille
Taille 1
Taille 2
Taille 3
Taille 4
Taille 5

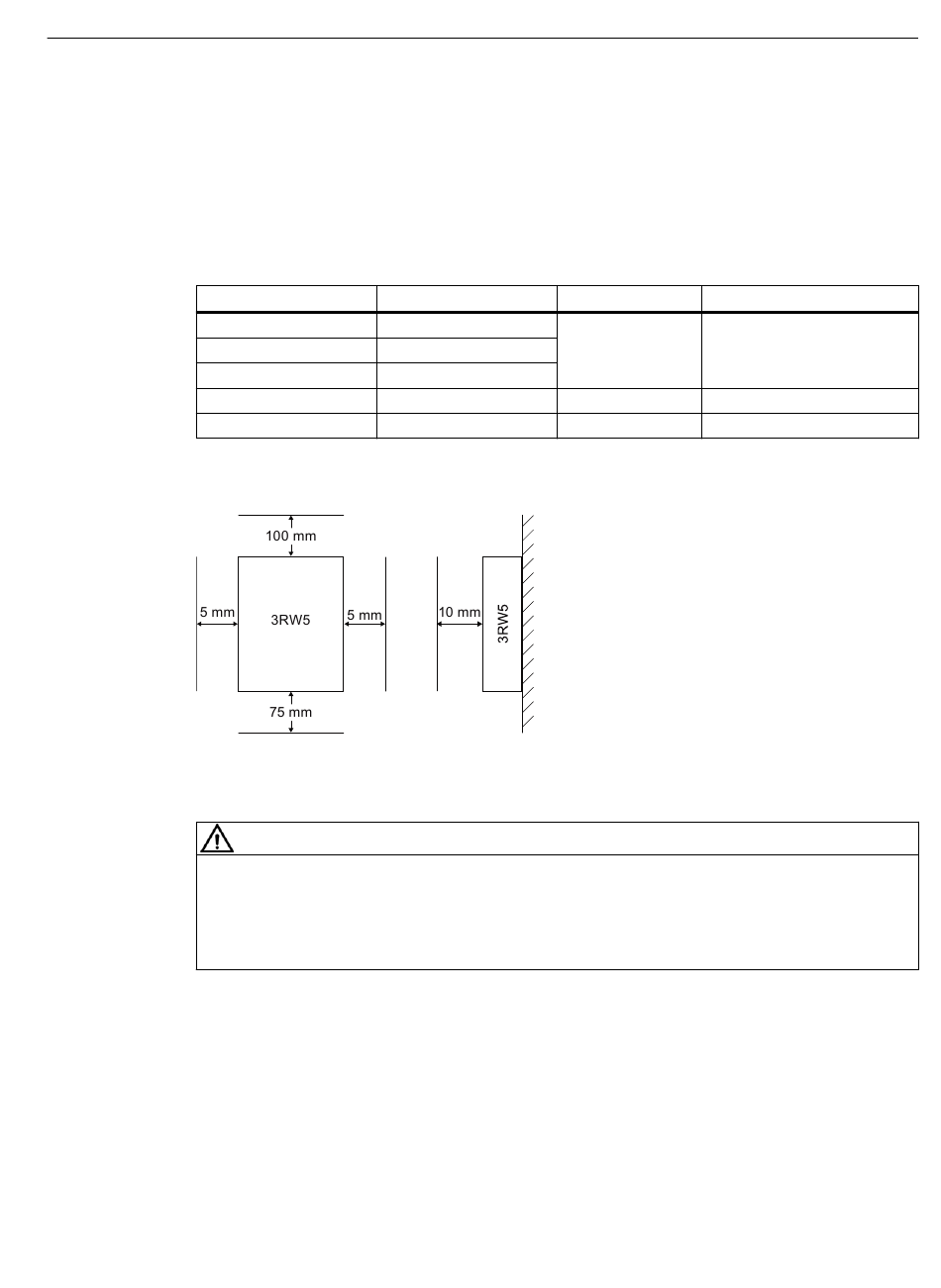

La figure ci-après indique l'espacement minimal des démarreurs progressifs 3RW55 et 3RW55
Failsafe :
Marche à suivre pour les tailles 1 à 4
Appareil lourd.
Risque de blessures provoquées par la chute de l'appareil.
Transportez, montez et démontez un appareil lourd avec l'aide d'une deuxième personne.
Utilisez des outils appropriés et portez un équipement de protection personnel.
Démarreurs progressifs SIRIUS 3RW55 et 3RW55 Failsafe
Manuel, 02/2022, A5E35630887003A/RS-AE/005
4.3 Montage des démarreurs progressifs 3RW55 et 3RW55 Failsafe sur une surface plane
Numéro d'article
3RW551.-.....
3RW552.-.....
3RW553.-.....
3RW554.-.....
3RW555.-.....
PRUDENCE
Montage et démontage
Vis Couple de serrage
M6 5 Nm
M8 8 Nm
M12 35 Nm
61
