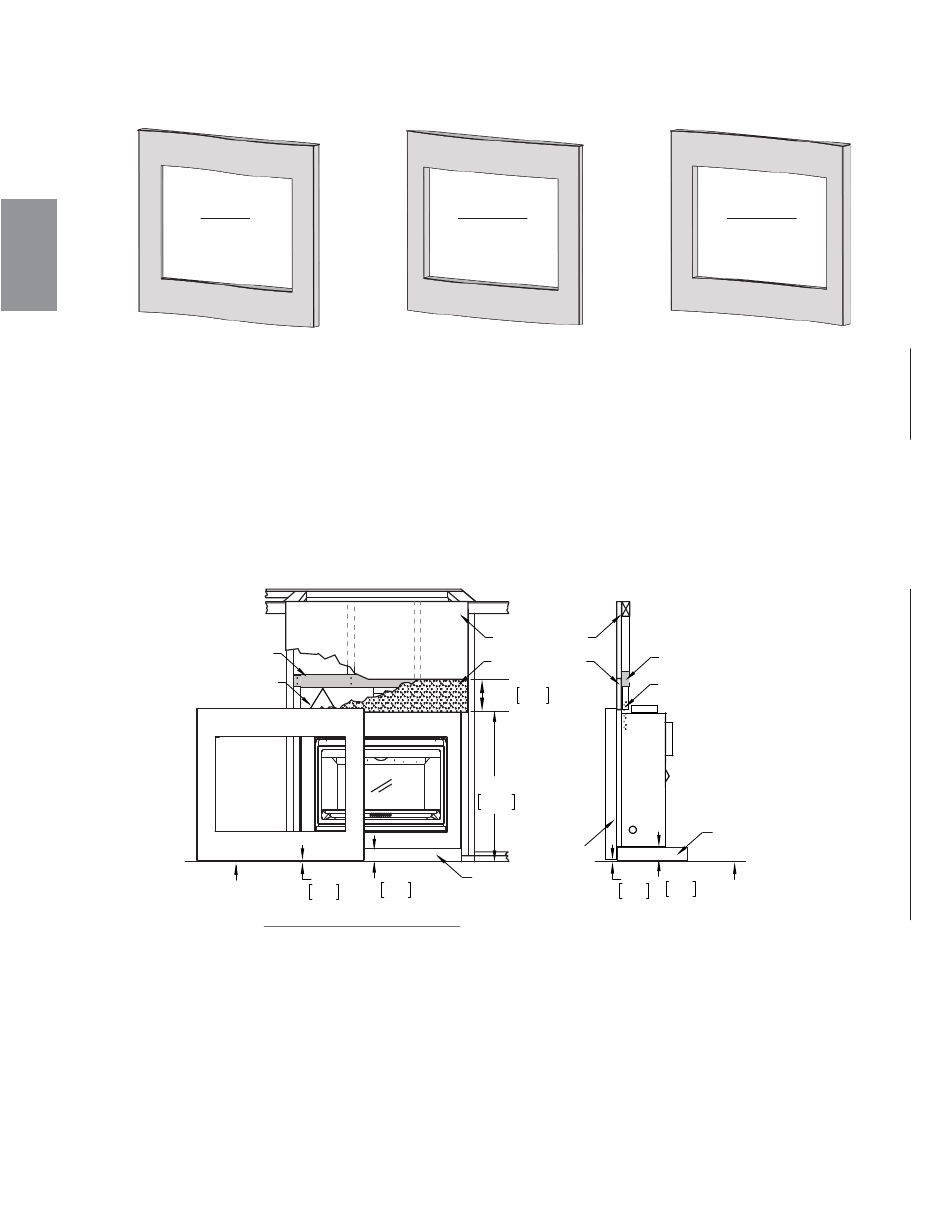

6.4 OSSATURE ET FINITION DU CONTOUR PLEINE VISION À L'EXCEPTION DU
MODÈLE GD36M
VAGUÉ
S36WN (BRUN)
S36WP (ÉTAIN)
FR
L'installation nécessite un minimum de 6 1/2" (165mm) de façade incombustible au dessus de la partie supéri-
eure de l'appareil. Référez-vous aux illustrations ci-dessus (selon votre type d'installation) pour vous assurer
que votre appareil soit conforme aux exigences de l'ensemble.
Un dégagement de 3/8" (9.5mm) est nécessaire à la base de l'ensemble du contour pleine vision, que
l'appareil soit installé sur un plancher fi ni ou sur une base de protection. Pour obtenir ce dégagement, une
base d'élévation est requise.

6.4.1 INSTALLATION DU PLANCHER FINI

Lorsque la base d'élévation est installée sur un plancher fi ni, un dégagement minimal de 3 3/8" (86mm) est
nécessaire entre le plancher fi ni et le bas de l'appareil.
PLANCHER FINI
W415-1132 / C / 10.22.13
LINTEAU EN
ACIER
ESPACEUR
CONTOUR PLEINE VISION
CLEANFACE SURROUND
3 3/8"
3 3/8"
85mm
85mm
DÉGAGEMENT
CONVEXE
S36CVN (BRUN)
S36CVP (ÉTAIN)
MATÉRIAU
COMBUSTIBLE
MATÉRIAU
INCOMBUSTIBLE
6 1/2" 165mm MIN
37 3/8"
949mm
CONTOUR
PLEINE VISION
BASE
D'ÉLÉVATION
DÉGAGEMENT
CONCAVE
S36CCN (BRUN)
S36CCP (ÉTAIN)
LINTEAU
EN ACIER
ESPACEUR
BASE
D'ÉLÉVATION
3 3/8"
3 3/8"
PLANCHER FINI
85mm
85mm
