Instructions d'installation
Sears ou Carrier Série 51S
(18-5/8 po prof.)
4
1. Retirez la grille arrière existante comme illustré à la
page 9 de ce manuel et remplacez-la par le panneau à
évents arrière fourni.
REMARQUE : Vous devrez peut-être percer des trous dans
le rebord de la gaine existante pour l'adaptation à la nouvelle
grille arrière.
2. Installez deux (2) blocs espaceurs biseautés sur le
plancher de la gaine. Cela procure une inclinaison arrière
à l'appareil.
3. Installez-les avec l'extrémité biseautée à 1/2 po de
l'arrière de la gaine. Cela procure une inclinaison arrière à
l'appareil.
4. Fixez un (1) joint d'étanchéité de 1 x 3/8 x 25 po de long
au centre dans le haut de la gaine. Retirez la doublure de
papier et pressez en position.
5. Fixez deux (2) joints d'étanchéité de 1 x 3/8 x 14 po de sur
les côtés gauche et droit de la gaine.
6. Coupez deux (2) joints d'étanchéité de 1 x 3/8 x 25 po en
longueurs de 14 po et fixez-les sur les sections verticales
de la grille arrière.
7. Centrez l'appareil et glissez l'appareil dans la gaine avec
soin.
8. Avant de glisser complètement jusqu'à l'arrière, retirez
la deuxième vis à partir de l'avant du côté gauche de
l'appareil.
9. Retirez la rondelle en plastique de la vis.
10. Vissez et fixez l'autre extrémité du fil de terre sur
l'appareil. Assurez-vous que la rondelle dentée repose
contre la carrosserie.
11. Glissez l'appareil complètement à l'arrière pour assurer
une bonne étanchéité, en vérifiant que le fil de terre ne
s'emmêle pas.
12. Si vous avez de la difficulté à monter la grille sur la gaine,
suivez les instructions sur le montage direct à la page 16.
13. Étanchéisez et encadrez l'appareil tel que décrit à la
page 17.
12
Évents arrière
4
8 8
3
3

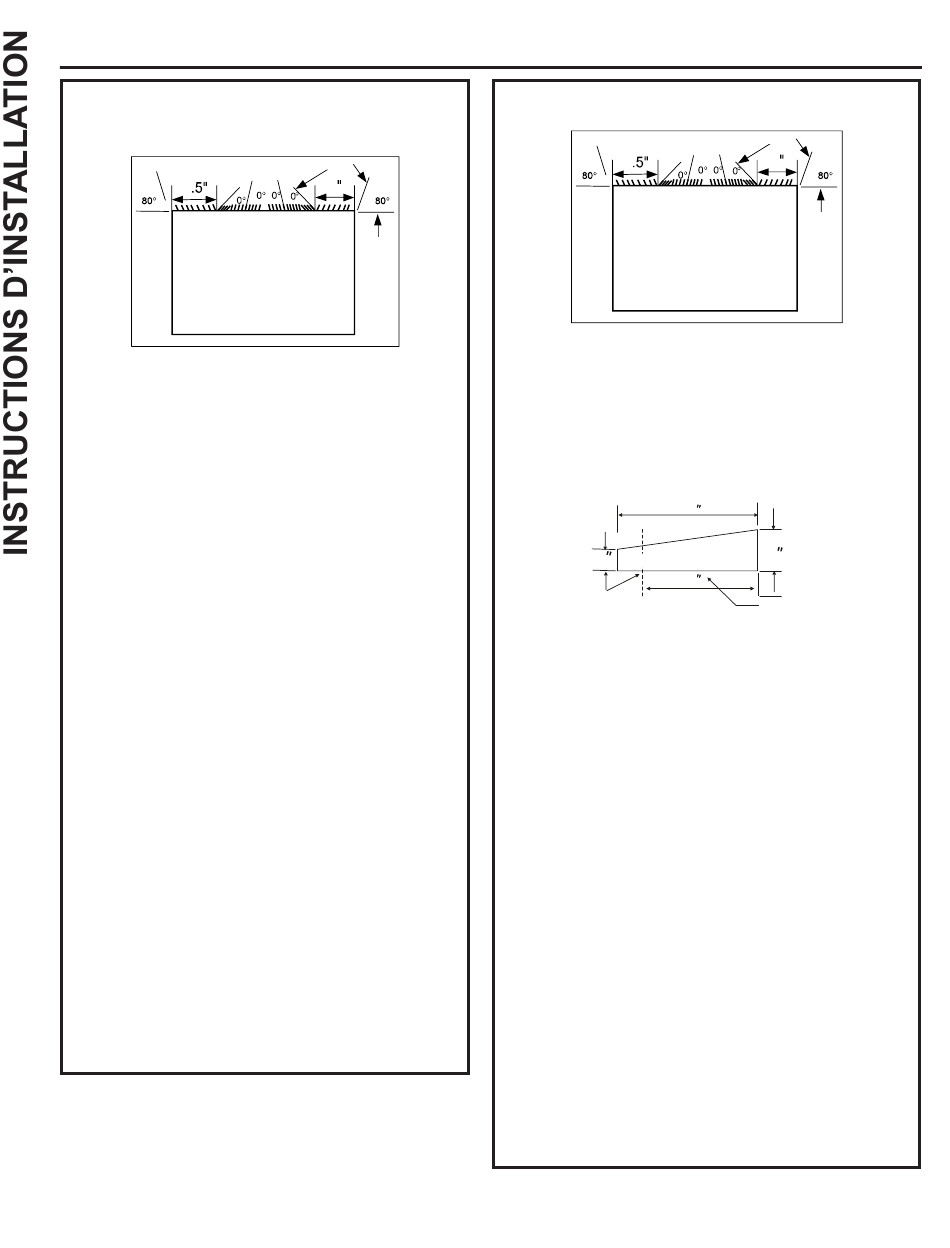

Vue de dessus
Whirlpool (17-1/8 po prof.)
4
3
Vue de dessus
1. Retirez la grille arrière existante comme illustré à la
page 9 de ce manuel et remplacez-la par le panneau à
évents arrière fourni.
REMARQUE : Vous devrez peut-être percer des trous dans le
rebord de la gaine existante pour l'adaptation à la nouvelle grille
arrière.
2. Coupez deux (2) blocs espaceurs biseautés de 17 po en
deux parties tel qu'illustré ci-dessous.
17
3 /
Bloc espaceur biseauté
Tapered Spacer Block
4
13
Cut Here
Couper ici
3. Installez la section de 13 po sur le plancher de la gaine.
Cela procure une inclinaison arrière à l'appareil.
4. Fixez un (1) joint d'étanchéité de 1 x 3/8 x 25 po de long
au centre dans le haut de la gaine. Retirez la doublure de
papier et pressez en position.
5. Fixez deux (2) joints d'étanchéité de 1 x 3/8 x 14 po de
sur les côtés gauche et droit de la gaine.
6. Coupez deux (2) joints d'étanchéité de 1 x 3/8 x 25 po en
longueurs de 14 po et fixez-les sur les sections verticales
de la grille arrière.
7. Centrez l'appareil et glissez l'appareil dans la gaine avec
soin.
8. Avant de glisser complètement jusqu'à l'arrière, retirez
la deuxième vis à partir de l'avant du côté gauche de
l'appareil.
9. Retirez la rondelle en plastique de la vis.
10. Vissez et fixez l'autre extrémité du fil de terre sur
l'appareil. Assurez-vous que la rondelle dentée repose
contre la carrosserie.
11. Glissez l'appareil complètement à l'arrière pour assurer
une bonne étanchéité, en vérifiant que le fil de terre ne
s'emmêle pas.
12. Si vous avez de la difficulté à monter la grille sur la
gaine, suivez les instructions sur le montage direct à la
page 16.
13. Étanchéisez et encadrez l'appareil tel que décrit à la
page 17.
Évents arrière
4
8 8
3
1
Protection Paper
Doublure de papier
Backing
protectrice
