Instructions d'installation
Emerson (15 po prof.)
4
1. Retirez la grille arrière existante comme illustré à la
page 9 de ce manuel et remplacez-la par le panneau à
évents arrière fourni.
REMARQUE : Vous devrez peut-être percer des trous dans
le rebord de la gaine existante pour l'adaptation à la nouvelle
grille arrière.
2. Fixez un (1) joint d'étanchéité de 1 x 3/8 x 25 po de long
au centre dans le haut de la gaine. Retirez la doublure de
papier et pressez en position.
3. Fixez deux (2) joints d'étanchéité de 1 x 3/8 x 14 po de
long sur les côtés gauche et droit de la gaine.
4. Coupez deux (2) joints d'étanchéité de 1 x 3/8 x 25 po en
longueurs de 14 po et fixez-les sur les sections verticales
de la grille arrière.
5. Fixez deux (2) blocs de centrage/support de 4 1/2 x 3
1/2 x 1 1/2 po, un sur chaque côté de la paroi latérale.
Placez-les au centre de la paroi latérale avec l'extrémité
biseautée orientée vers l'ouverture.
6. Glissez l'appareil dans la gaine.
7. Avant de glisser complètement jusqu'à l'arrière, retirez
la deuxième vis à partir de l'avant du côté gauche de
l'appareil.
8. Retirez la rondelle en plastique de la vis.
9. Vissez et fixez l'autre extrémité du fil de terre sur
l'appareil. Assurez-vous que la rondelle dentée repose
contre la carrosserie.
10. Glissez l'appareil complètement à l'arrière pour assurer
une bonne étanchéité, en vérifiant que le fil de terre ne
s'emmêle pas.
11. Si vous avez de la difficulté à monter la grille sur la gaine,
suivez les instructions sur le montage direct à la page 16.
12. Étanchéisez et encadrez l'appareil tel que décrit à la
page 17.
10
Évents arrière
4
8 8
3
3

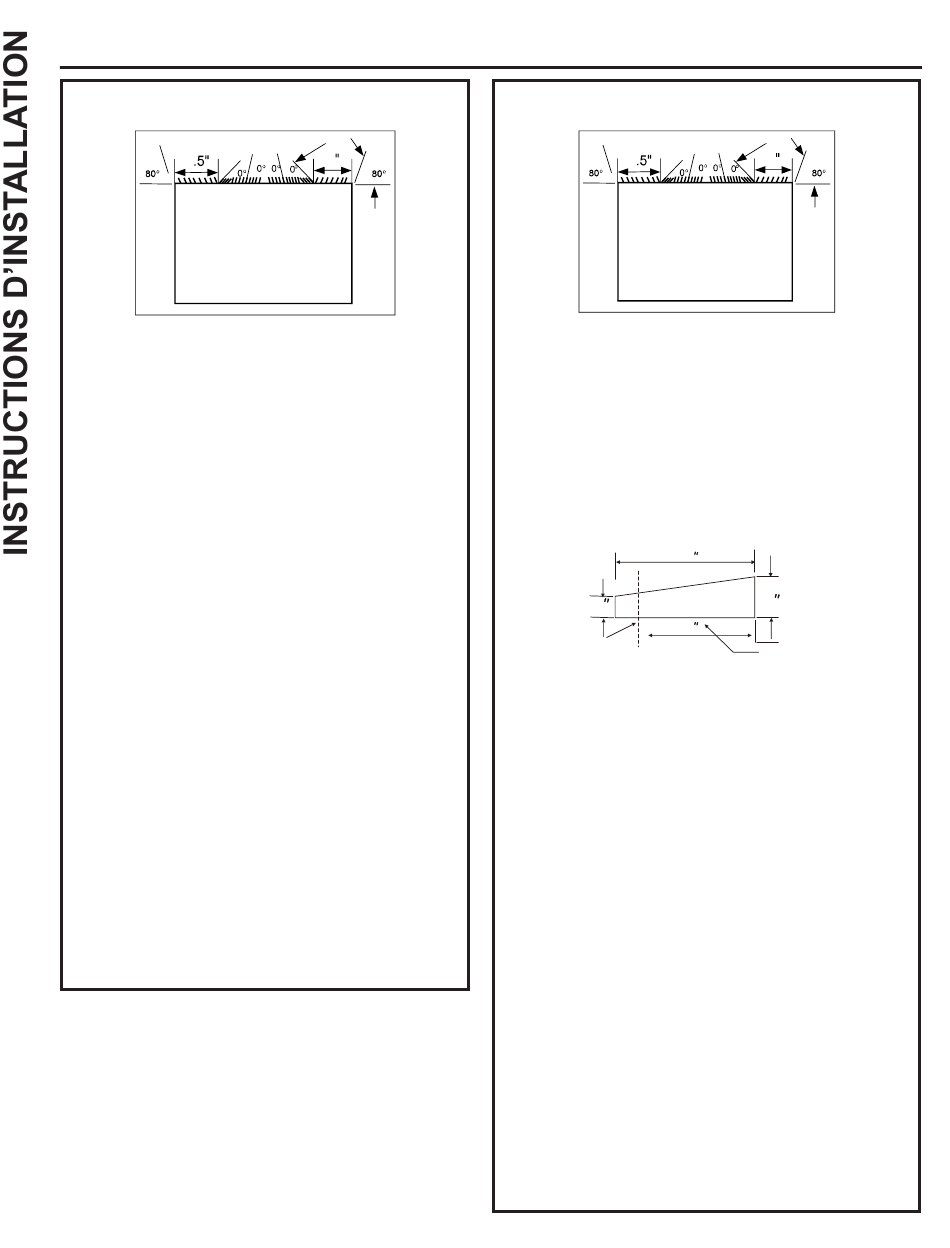

Vue de dessus
Fedders (19-3/4 po prof.)
4
3
Vue de dessus
1. Retirez la grille arrière existante comme illustré à la
page 9 de ce manuel et remplacez-la par le panneau à
évents arrière fourni.
REMARQUE : Vous devrez peut-être percer des trous dans le
rebord de la gaine existante pour l'adaptation à la nouvelle grille
arrière.
2 Fixez deux (2) blocs de centrage/support de 4 1/2 x 3
1/2 x 1 1/2 po, un sur chaque côté de la paroi latérale.
Placez-les au centre de la paroi latérale avec l'extrémité
biseautée orientée vers l'ouverture.
3. Coupez deux (2) blocs espaceurs biseautés de 17 po,
illustrés ci-dessous, en deux parties.
17
3 /
Bloc espaceur biseauté Tapered Spacer Block
4
Cut Here
Couper ici
4. La section de 4 po est placée devant la nervure sur la
base avec l'extrémité biseautée orientée vers l'arrière de
la gaine. La partie restante sera placée derrière la nervure
aussi inclinée vers l'arrière de la gaine. Cela procure une
inclinaison arrière à l'appareil.
5. Fixez un (1) joint d'étanchéité de 1 x 3/8 x 25 po de long
au centre dans le haut de la gaine. Retirez la doublure de
papier et pressez en position.
6. Fixez deux (2) joints d'étanchéité de 1 x 3/8 x 14 po de
long sur les côtés gauche et droit de la gaine.
7. Coupez deux (2) joints d'étanchéité de 1 x 3/8 x 25 po de
long et fixez-les sur les sections verticales de la grille arrière.
8. Glissez l'appareil dans la gaine.
9. Avant de glisser complètement jusqu'à l'arrière, retirez
la deuxième vis à partir de l'avant du côté gauche de
l'appareil.
10. Retirez la rondelle en plastique de la vis.
11. Vissez et fixez l'autre extrémité du fil de terre sur
l'appareil. Assurez-vous que la rondelle dentée repose
contre la carrosserie.
12. Glissez l'appareil complètement à l'arrière pour assurer
une bonne étanchéité, en vérifiant que le fil de terre ne
s'emmêle pas.
13. Si vous avez de la difficulté à monter la grille sur la
gaine, suivez les instructions sur le montage direct à la
page 16.
14. Étanchéisez et encadrez l'appareil tel que décrit à la
page 17.
Évents arrière
4
8 8
3
1
4
Doublure de
Protection Paper
papier protectrice
Backing
