PSS-610 MKII

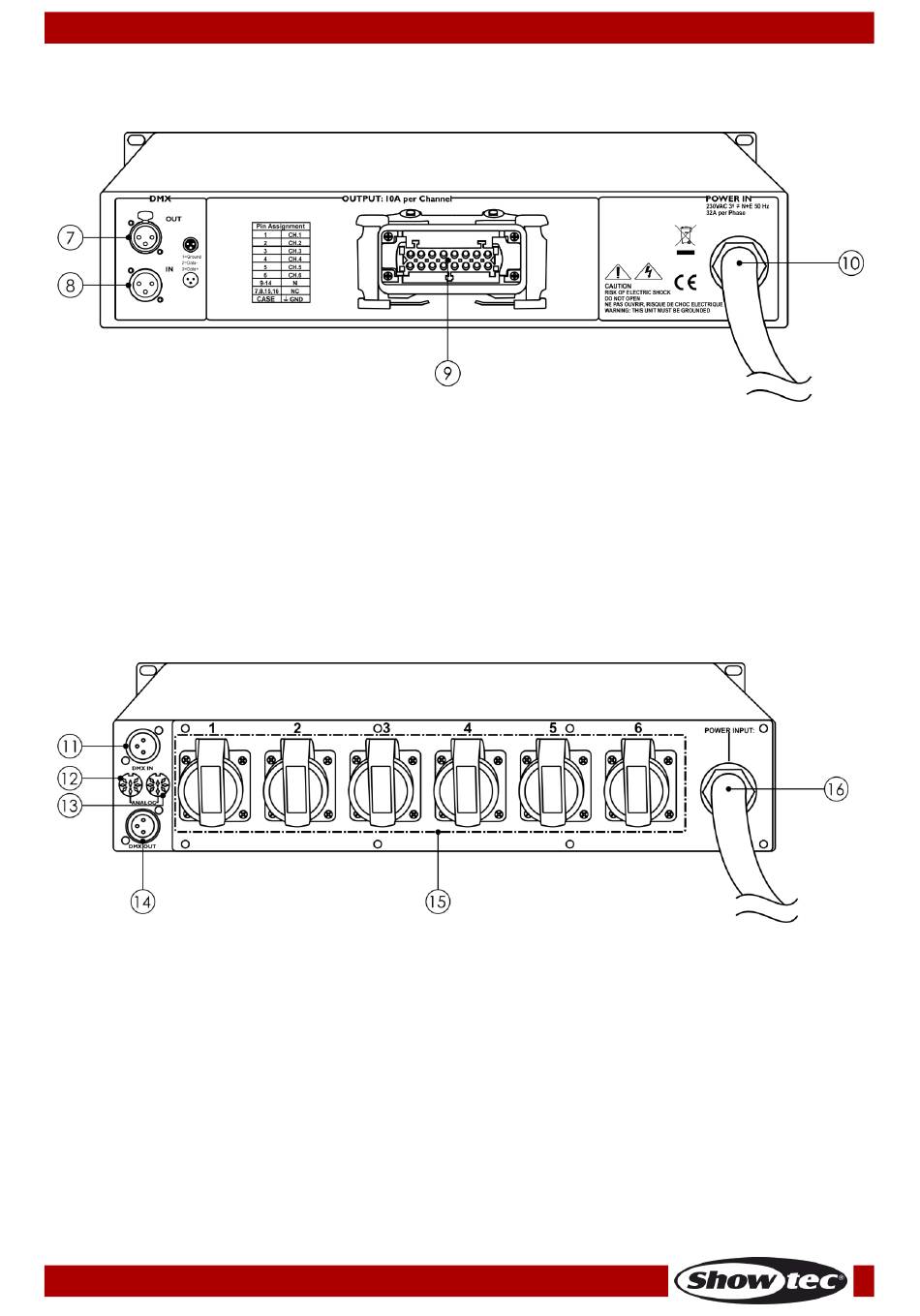

Panneau arrière du DDP-610M (code commande 50754)
07) Prise OUT de signaux DMX à 3 broches
08) Prise IN de transmission des signaux DMX à 3 broches
09) Sortie du multi-connecteur (6 sorties)
Charge maximale de 10 A par sortie.
10) Entrée d'alimentation
La charge totale ne doit pas dépasser 32 A par phase.
Panneau arrière du DDP-610S (code commande 50755)
11) Prise IN de transmission des signaux DMX à 3 broches
12) Connecteur d'entrée analogique 1 - 6
Permet de contrôler chaque canal grâce à une tension C.C. analogique comprise entre 0 et 10 V.
13) Connecteur analogique Through 1 - 6
Connecteur branché en parallèle avec le connecteur d'entrée analogique (12).
14) Sortie du connecteur de signaux DMX à 3 broches
15) 6 sorties de type Schuko
Charge maximale de 10 A par sortie.
16) Cordon d'alimentation Schuko
Code commande : 50754 / 50755 / 50757
8
Schéma 2
Schéma 3
