Single DP-1
Panneau de contrôle
Mode de contrôle
Le Single DP-1 est traité individuellement sur un fil, et est connecté à la console de contrôle.
Les appareils répondent au signal DMX de la console de contrôle. (Si vous avez sélectionné et
sauvegardé une adresse DMX, la console de contrôle l'affiche automatiquement la fois suivante).
Adressage DMX
Le panneau de contrôle situé sur la face avant du socle vous permet d'assigner les adresses DMX du
projecteur. Il s'agit du premier canal avec lequel le DP répond à la console de contrôle.
Si vous utilisez la console, retenez que l'appareil possède 1 canal.
Contrôle :
Après avoir défini les adresses de tous les DP, vous pouvez commencer à les faire fonctionner par le biais
de vos consoles d'éclairage.
Remarque : Une fois allumé, le DP détecte automatiquement si des données DMX 512 sont reçues ou
non.
Si l'entrée DMX ne reçoit aucune donnée, la « LED » située sur le panneau de contrôle ne clignote pas.
Le problème peut être lié au fait que :
•
Le FIL XLR venant de la console de contrôle, n'est pas branché sur la prise du Single DP-1.
•
La console de contrôle n'est pas branchée ou est défectueuse, le fil ou la console est défectueux
ou les fils de signaux sont permutés dans la prise entrante.
Remarque : Il faut installer une fiche XLR (120 ohms) dans le dernier appareil afin d'assurer une
transmission correcte sur la ligne de transmission de données DMX.
Code produit : 50396

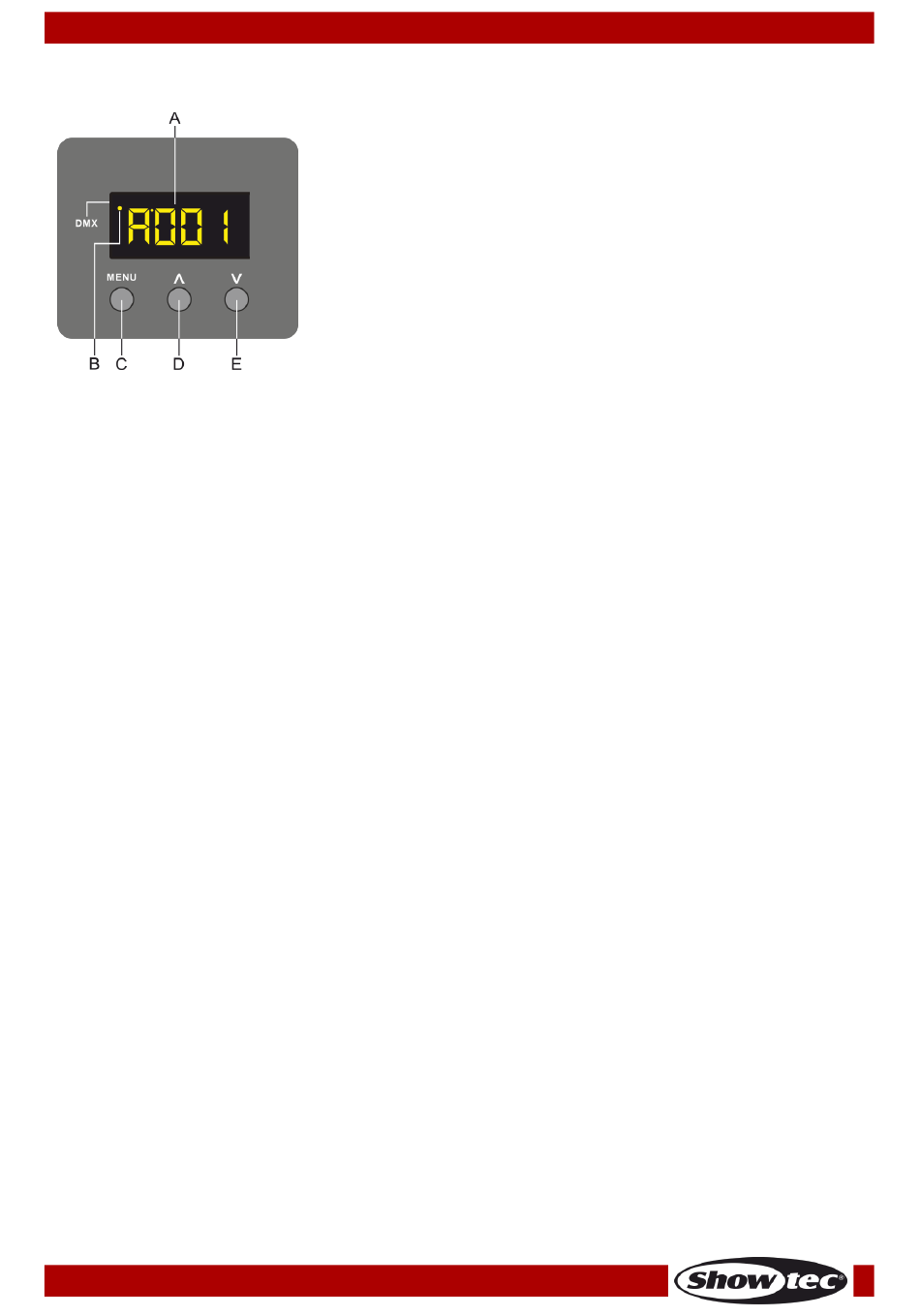

A) Écran LED
B) Témoin LED DMX
C) Bouton MENU
D) Bouton UP
E) Bouton DOWN
8
Fig. 03
