Single DP-1
Description du système
Caractéristiques
Le Single DP-1 de Showtec est un appareil de réglage de l'intensité / interrupteur DMX. Il est possible de
monter le Single DP-1 sur un mur, une structure ou sur tout appareil, ce qui en fait un appareil convenant
à tout emplacement.
 Tension en entrée : 230 V CA / 50 Hz
 Prise en sortie : Prise Schuko 10 A
 Prises : Prise IN/OUT de signaux DMX 3 broches
 Fader 50 mm pour réglage de l'intensité
 Canaux DMX : 1 canal
 Boîtier : Métal & plastique ignifuge
 Couleur : Gris
 Fusible : F10L / 250 V
 Dimensions : 100 x 80 x 195 mm (L x l x H)
 Poids : 1,4 kg

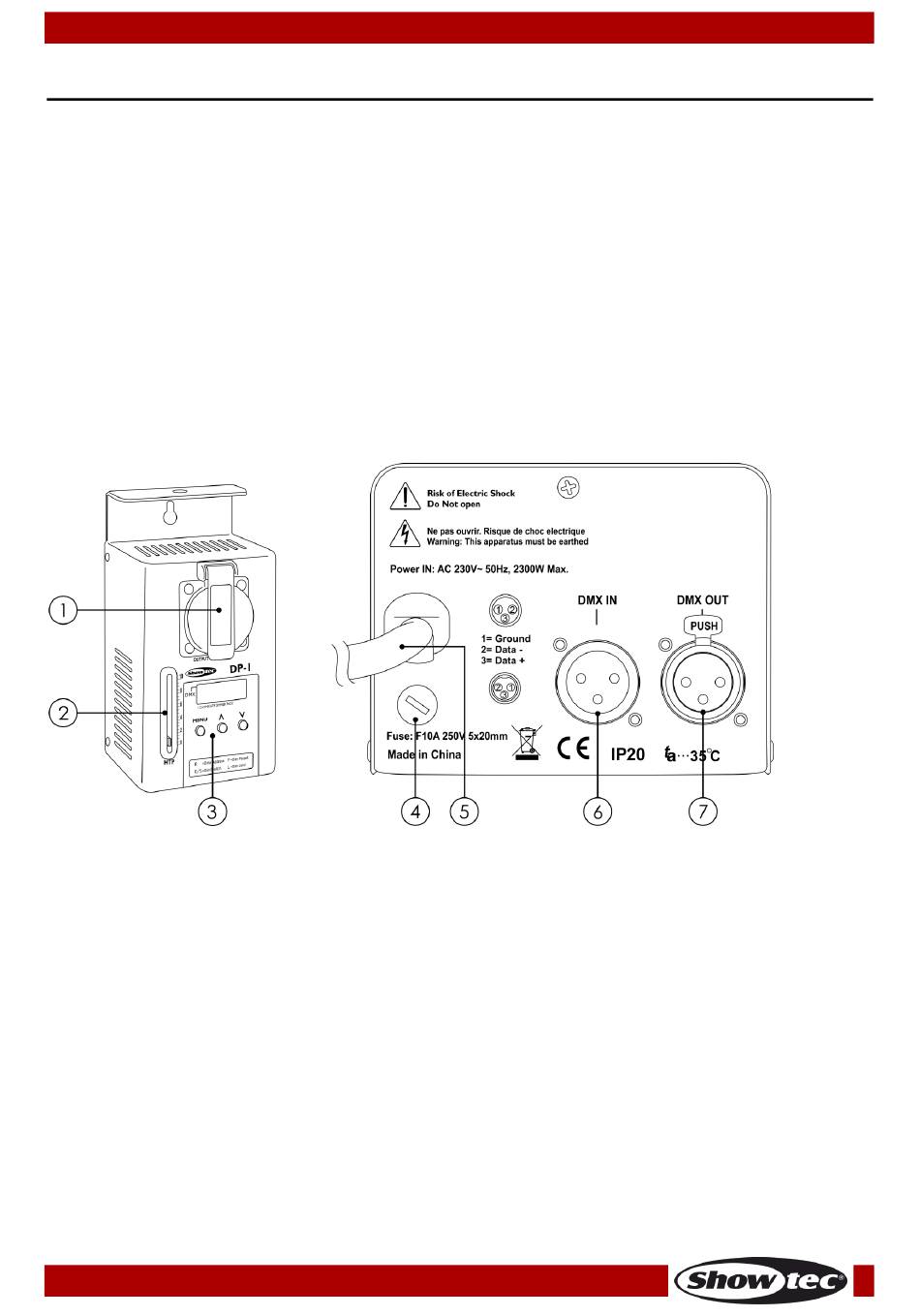

Présentation
01) Prise Schuko 10 A en sortie
Brancher une source d'éclairage.
02) Fader de réglage manuel de l'intensité (HTP)
Déplacez le fader vers le haut et vers le bas, pour régler la luminosité du variateur d'intensité.
03) Écran LED + boutons de commande
04) Fusible F10AL / 250 V
05) Fil d'alimentation Schuko (1,25 m), 230 V CA
06) Prise IN de signaux DMX à 3 broches
07) Prise OUT de signaux DMX à 3 broches
HTP (le niveau le plus élevé l'emporte)
Si les signaux DMX en entrée sont supérieurs à ceux du fader (03/02), alors l'entrée DMX aura priorité sur
l'entrée du fader. Pareillement, si les signaux du fader (03/02) sont supérieurs à ceux du DMX, alors
l'entrée du fader aura priorité sur l'entrée DMX.
Code produit : 50396
6
Fig. 01
