- Page 1 MANUEL D’UTILISATEUR FRANÇAIS DDP-610 MKII Code commande : 50754 / 50755 / 50757 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Détails de la connexion XLR (toutes les versions) ....................10 Détails du connecteur analogique (DDP-610S code commande 50755/DDP-610T........10 code commande 50757) ............................10 Réglage et utilisation ..............................11 Mise sous tension du DDP-610 MKII ..........................11 Réglage manuel de la sortie du canal ........................11 Vue d’ensemble .................................12 Options du menu principal ............................13 1. -
Page 3: Avertissement
S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : Showtec DDP-610 MKII Manuel d’utilisateur Consignes de sécurité Toute personne participant à l’installation, au fonctionnement et à l’entretien de cet appareil doit : ... - Page 4 Laissez l’appareil hors tension et à température ambiante. Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
-
Page 5: Conditions D'utilisation
PSS-610 MKII Conditions d’utilisation Cet appareil ne doit pas être utilisé en permanence. Des pauses régulières vous permettront de le faire fonctionner pendant une longue période sans problèmes. La température ambiante maximale t = 40°C ne devra jamais être dépassée. ... -
Page 6: Instructions De Renvoi
PSS-610 MKII Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). -
Page 7: Description Du Système
10 A chacun. Chaque canal étant entièrement configurable, il est même possible d’en régler la courbe d’atténuation. Le DDP-610 MKII intègre en outre un système anti-pannes DMX qui garantit une source de lumière en cas de dysfonctionnement du signal DMX. Fourni avec plusieurs programmes de poursuite intégrés, il est le choix idéal pour une utilisation autonome. -
Page 8: Panneau Avant

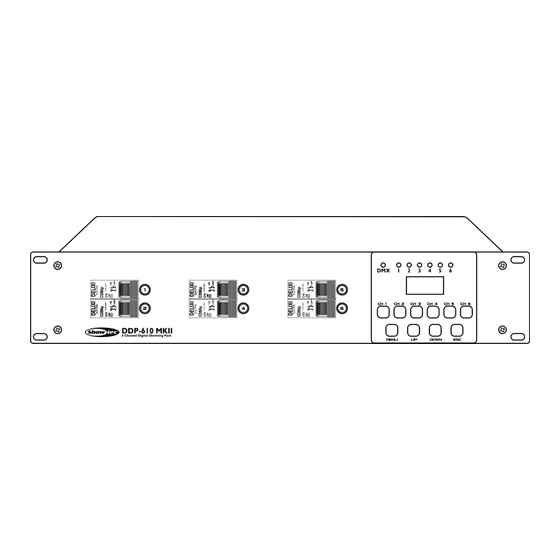

PSS-610 MKII Panneau avant Schéma 1 01) Disjoncteurs (CH1 - CH6) 02) Témoin LED DMX Indique si l’appareil reçoit un signal DMX. 03) Témoin LED de canal L’intensité du témoin indique la valeur de sortie du canal correspondant. 04) Écran LCD 05) Boutons correspondant aux canaux (CH1 - CH6) 06) Boutons du menu (MENU, UP, DOWN, ESC) Code commande : 50754 / 50755 / 50757... -
Page 9: Panneau Arrière Du Ddp-610M (Code Commande 50754)
PSS-610 MKII Panneau arrière du DDP-610M (code commande 50754) Schéma 2 07) Prise OUT de signaux DMX à 3 broches 08) Prise IN de transmission des signaux DMX à 3 broches 09) Sortie du multi-connecteur (6 sorties) Charge maximale de 10 A par sortie. 10) Entrée d’alimentation La charge totale ne doit pas dépasser 32 A par phase. -
Page 10: Panneau Arrière Du Ddp-610T (Code Commande 50757)
Mettez l’équipement dans un rack de 19 pouces. Une plaque métallique se trouve sur chaque côté de l’appareil, ce qui vous permet de fixer le DDP-610 MKII à un rack de 19 pouces. Les câblages depuis et vers l’appareil doivent être effectués par un technicien qualifié... -
Page 11: Connexions Du Terminal Ddp-610T (Code Commande 50757)
PSS-610 MKII Connexions du terminal DDP-610T (code commande 50757) Débranchez toujours l’appareil avant d’effectuer l’entretien ou la maintenance. Les dommages causés par le non respect du manuel ne sont pas couverts par la garantie. Détails de la connexion XLR (toutes les versions) Détails du connecteur analogique (DDP-610S code commande 50755/DDP-610T code commande 50757) Code commande : 50754 / 50755 / 50757... -
Page 12: Réglage Et Utilisation
Connectez l’appareil à la source d’alimentation. Mise sous tension du DDP-610 MKII 01) Lors de la mise sous tension de l’unité, l’écran de démarrage clignote. L’écran suivant s’affiche 02) Après approximativement 5 secondes, le menu initial apparaît : 03) A –... -
Page 13: Vue D'ensemble
PSS-610 MKII Vue d’ensemble Code commande : 50754 / 50755 / 50757... -
Page 14: Options Du Menu Principal
PSS-610 MKII Options du menu principal Mode pour l’assignation DMX Courbe d’atténuation Niveau de sortie minimum Niveau de sortie maximum Réglages en cas de dysfonctionnement DMX 1. Mode pour l’assignation DMX Ce menu vous permet de définir si l’adresse DMX est appliquée simultanément à tous les canaux ou seulement à... -
Page 15: Courbe D'atténuation
PSS-610 MKII 08) Appuyez sur le bouton MENU pour continuer avec l’adresse DMX. 09) Appuyez sur les boutons UP / DOWN pour assigner une adresse séparée à chacun des 6 canaux La plage d’ajustement est comprise entre 001 et 512. 10) Lorsque vous avez procédé... -
Page 16: Niveau De Sortie Minimum
PSS-610 MKII Courbe linéaire 08) Lorsque vous avez procédé aux réglages, appuyez sur le bouton ESC pour revenir au menu précédent. 3. Niveau de sortie minimum Ce menu vous permet de définir si le niveau de sortie minimum est appliqué simultanément à tous les canaux ou seulement à... -
Page 17: Réglages En Cas De Dysfonctionnement Dmx
5. Réglages en cas de dysfonctionnement DMX Grâce à ce menu, vous pouvez définir le comportement du DDP-610 MKII en cas de dysfonctionnement DMX. 01) Une fois dans le menu principal, appuyez sur les boutons UP / DOWN jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton MENU pour ouvrir le menu. -
Page 18: Maintenance
03) Les câbles d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. Le Showtec DDP-610 MKII ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l’appareil reste propre. 01) Débranchez la prise de courant puis nettoyez le couvercle à l’aide d’un chiffon humide. Ne plongez sous aucun prétexte l’appareil dans un liquide. -
Page 19: Résolution Des Problèmes
02) Vérifiez le bon fonctionnement de la prise murale, de tous les câbles, des réglages (réglages par défaut), etc. 03) Branchez l’appareil à nouveau. 04) Si rien ne se produit au bout de 30 secondes, débranchez l’appareil. 05) Rapportez l’appareil à votre revendeur Showtec. Spécifications du produit Modèle : Showtec XS-610 RGBW Alimentation : 230 V C.A., 50 / 60 Hz pour la prise monophasée, 400 V... -
Page 20: Dimensions
PSS-610 MKII Dimensions Code commande : 50754 / 50755 / 50757... -
Page 21: Remarques
PSS-610 MKII Remarques Code commande : 50754 / 50755 / 50757... - Page 22 ©2017 Showtec...
