PSS-610 MKII

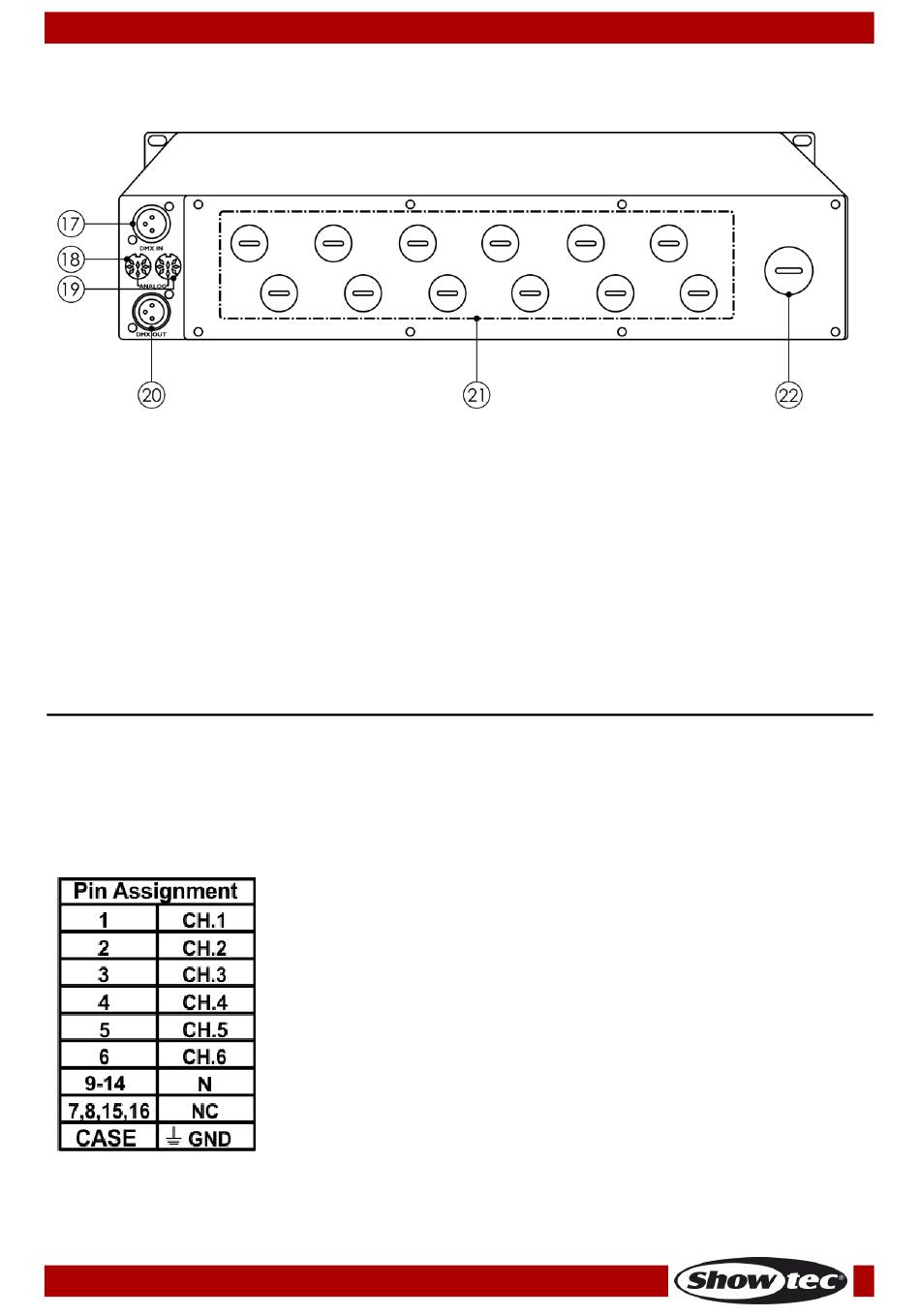

Panneau arrière du DDP-610T (code commande 50757)
17) Entrée du connecteur de signaux DMX à 3 broches
18) Connecteur d'entrée analogique 1 - 6
Permet de contrôler chaque canal grâce à une tension C.C. analogique comprise entre 0 et 10 V.
19) Connecteur analogique Through 1 - 6
Connecteur branché en parallèle avec le connecteur d'entrée analogique (18).
20) Prise OUT de signaux DMX à 3 broches
21) Entrées des câbles
Assurez-vous d'utiliser des câbles et goupilles de câble de bonne qualité.
22) Entrée du cordon d'alimentation
Assurez-vous d'utiliser des câbles et goupilles de câble de bonne qualité.
Installation
Retirez tout le matériel d'emballage du DDP-610 MKII. Veillez à ce que la mousse et le plastique de
rembourrage soient complètement retirés. Mettez l'équipement dans un rack de 19 pouces. Une plaque
métallique se trouve sur chaque côté de l'appareil, ce qui vous permet de fixer le DDP-610 MKII à un rack
de 19 pouces. Les câblages depuis et vers l'appareil doivent être effectués par un technicien qualifié
Assignation des broches du DDP-610M (code commande 50754)
Débranchez toujours l'appareil avant d'effectuer l'entretien ou la maintenance.
Les dommages causés par le non respect du manuel ne sont pas couverts par la garantie.
Code commande : 50754 / 50755 / 50757
9
Schéma 4
