Sommaire des Matières pour SHOWTEC DIM-4LC

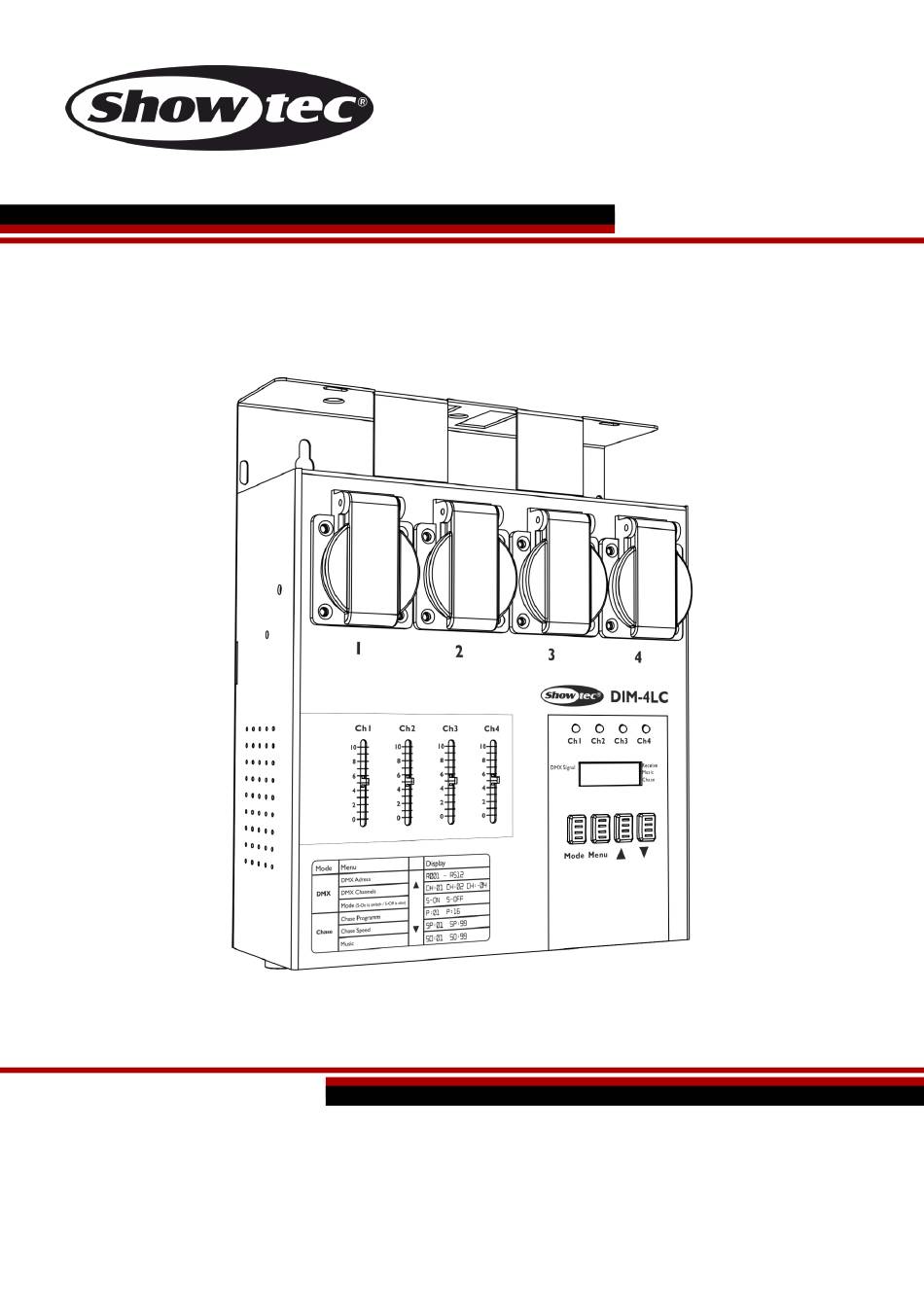

- Page 1 MODE D'EMPLOI FRANÇAIS DIM-4LC Code produit : 50443 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
DIM-4LC Table des matières Avertissement ..................................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Branchement au secteur ............................4 Instructions de renvoi ..............................5 Réclamations ................................. 5 Description du système ..............................6 Panneau avant ................................7 Dessous ................................... -
Page 3: Avertissement
DIM-4LC Avertissement Consignes de déballage Dès réception du produit, ouvrir la boîte en carton avec précautions et en vérifier le contenu. Veiller à ce que toutes les pièces s’y trouvent et soient en bon état. Si une pièce a été endommagée lors du transport ou si le carton lui-même porte des signes de mauvaise manipulation, informez-en aussitôt le... - Page 4 À l’usage des adultes seulement. L’appareil doit être installé hors de la portée des enfants. Ne laissez jamais l’appareil fonctionner sans surveillance. En cas de remplacement, utilisez uniquement des fusibles de même type ou de même calibre. L’utilisateur est responsable du positionnement et du fonctionnement corrects du DIM-4LC. Le Code commande : 41521...
-
Page 5: Conditions D'utilisation
Confiez cette tâche à un revendeur autorisé ! Procédure : Si le DIM-4LC est fixé sous un plafond ou une solive, un système de fixation professionnel doit être utilisé. Utilisez un collier pour fixer le DIM-4LC au support de montage du système de fixation. -
Page 6: Instructions De Renvoi
DIM-4LC Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). -
Page 7: Description Du Système
être entièrement contrôlé par DMX, mais dispose également d’un système de reprise ainsi que d’une fonction de contrôle sonore. En outre, le DIM-4LC peut être réglé en mode un 1 canal, 2 canaux ou 4 canaux. Afin de pouvoir l’utiliser facilement en tout lieu, le DIM-4LC dispose de 4 potentiomètres qui en fait un équipement puissant et compact de gradation pouvant être utilisé... -
Page 8: Panneau Avant

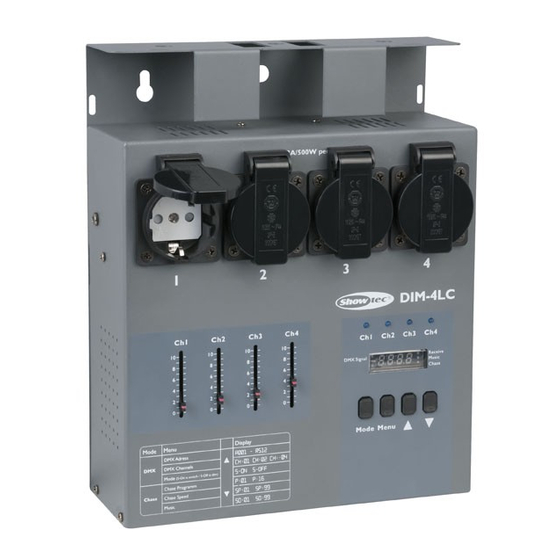

DIM-4LC Panneau avant Schéma 01 01) 4 prises sur châssis Schuko 02) 4 potentiomètres de canal 03) Indicateur LED de canal 04) Écran LCD 05) Bouton MODE 06) Bouton MENU 07) Bouton UP 08) Bouton DOWN Code commande : 41521... -
Page 9: Dessous
Prises de signaux DMX (OUT) à 3 broches Installation Retirez tout le matériel d’emballage du DIM-4LC. Veiller à retirer tous les coussinets de mousse et de plastique. Brancher tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. -
Page 10: Vue D'ensemble Du Menu
DIM-4LC Vue d’ensemble du menu Code commande : 41521... -
Page 11: Mode Dmx
L’appareil mémorise l’adresse après qu’il ait été éteint. Configuration DMX Appuyez sur le bouton Menu une fois, et vous pouvez passer en configuration DMX. Le DIM-4LC dispose de trois configurations DMX, qui peuvent être sélectionnées avec les touches Up / Down. -
Page 12: Entretien
02) Fusible. Remplacez le fusible. Reportez-vous à la page 11 pour remplacer le fusible. 03) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranchez l’appareil. 04) Si vous ne parvenez pas à déterminer la cause du problème, n’ouvrez en aucun cas le DIM-4LC, cela pourrait abîmer l’appareil et annuler la garantie. -
Page 13: Spécifications Du Produit
DIM-4LC Spécifications du produit Modèle : Showtec DIM-4LC Tension en entrée : 230 V CA / 50 Hz Fusible : 8A / 250V Canal de Fusible : 3A / 250V Canal de sortie : 3A, Total de 12A Connexions : 4 prises sur châssis Schuko, 3 broches DMX IN, 3 broches DMX OUT... -
Page 14: Remarques
DIM-4LC Remarques Code commande : 41521... - Page 15 DIM-4LC Code commande : 41521...
- Page 16 ©2016 Showtec...
