Lifetime CLIMBING DOME Instructions De Montage page 21

SECTION 1 (CONTINUED) /
TOOLS AND HARDWARE REQUIRED /
1.8

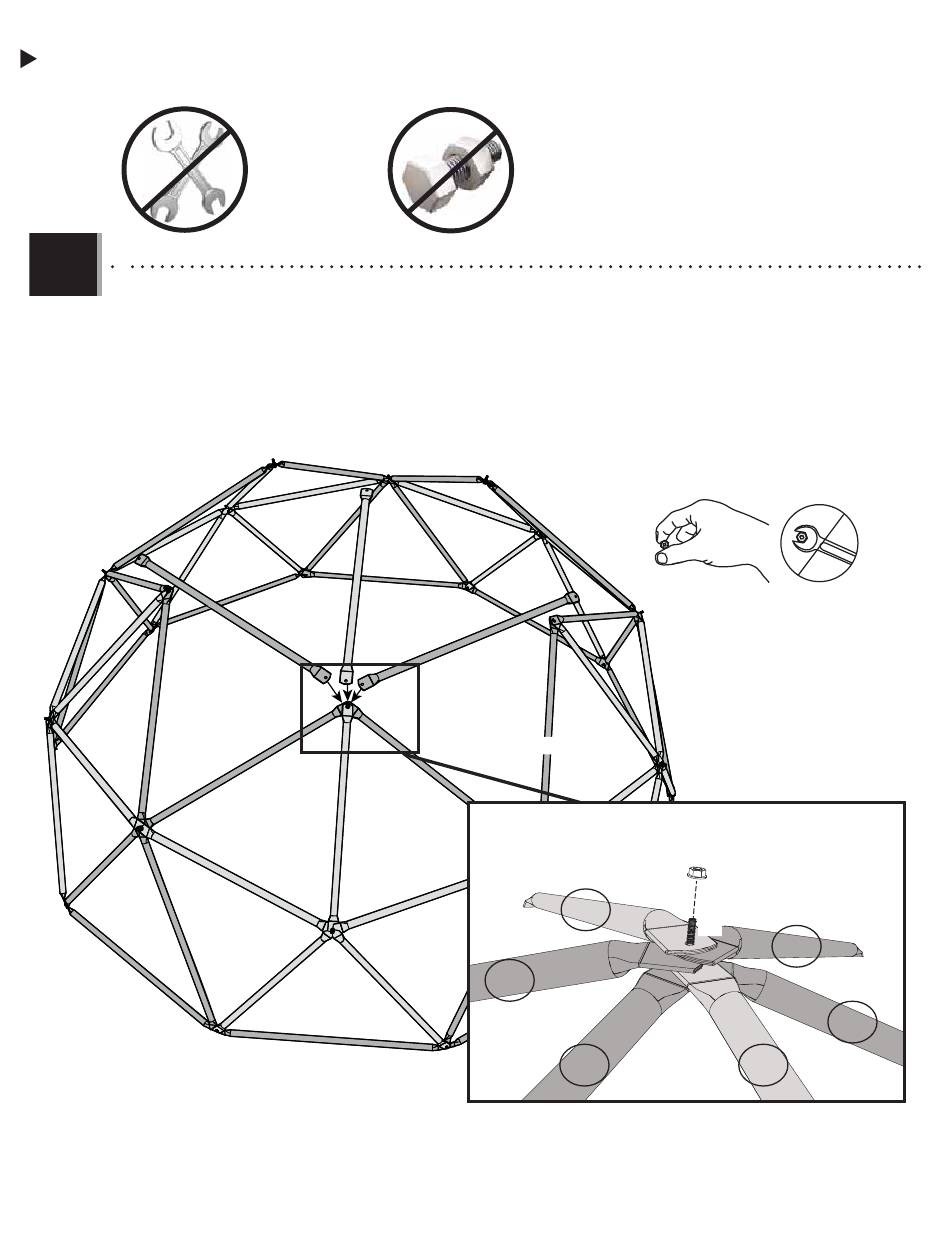

• Remove the Flange Nut (GAW) at Joint D. Place the added Green Tube (FZD) over the Bolt (GAU), and two Bronze Tubes
(FZE) in the order indicated. Finger-tighten the Flange Nut (GAW).
• Retirez l'écrou à bride (GAW) de l'assemblage D. Placez le tube vert ajouté (FZD) sur le boulon (GAU) et deux tubes bronze
(FZE) dans l'ordre indiqué. Serrez à la main l'écrou à bride (GAW) .
• Retire la tuerca de brida (GAW) en la unión D. Coloque el tubo verde (FZD) sobre el tornillo (GAU), y dos tubos bronce (FZE)
en el orden indicado. Apriete con los dedos la tuerca de brida (GAW).
SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)
OUTILS ET QUINCAILLERIE REQUIS
FZD
FZE
/ INSTRUMENTAL Y HERRAJE REQUERIDOS
FZE
Joint D / Junta D
6
4
2
21
GAW
GAU
5
1
3
6
