SECTION 1 (CONTINUED) /
TOOLS AND HARDWARE REQUIRED /
1/2 in/po/pulg (≈13 mm)
(1)
3/16 in/po/pulg ≈5 mm
(1)
1.5

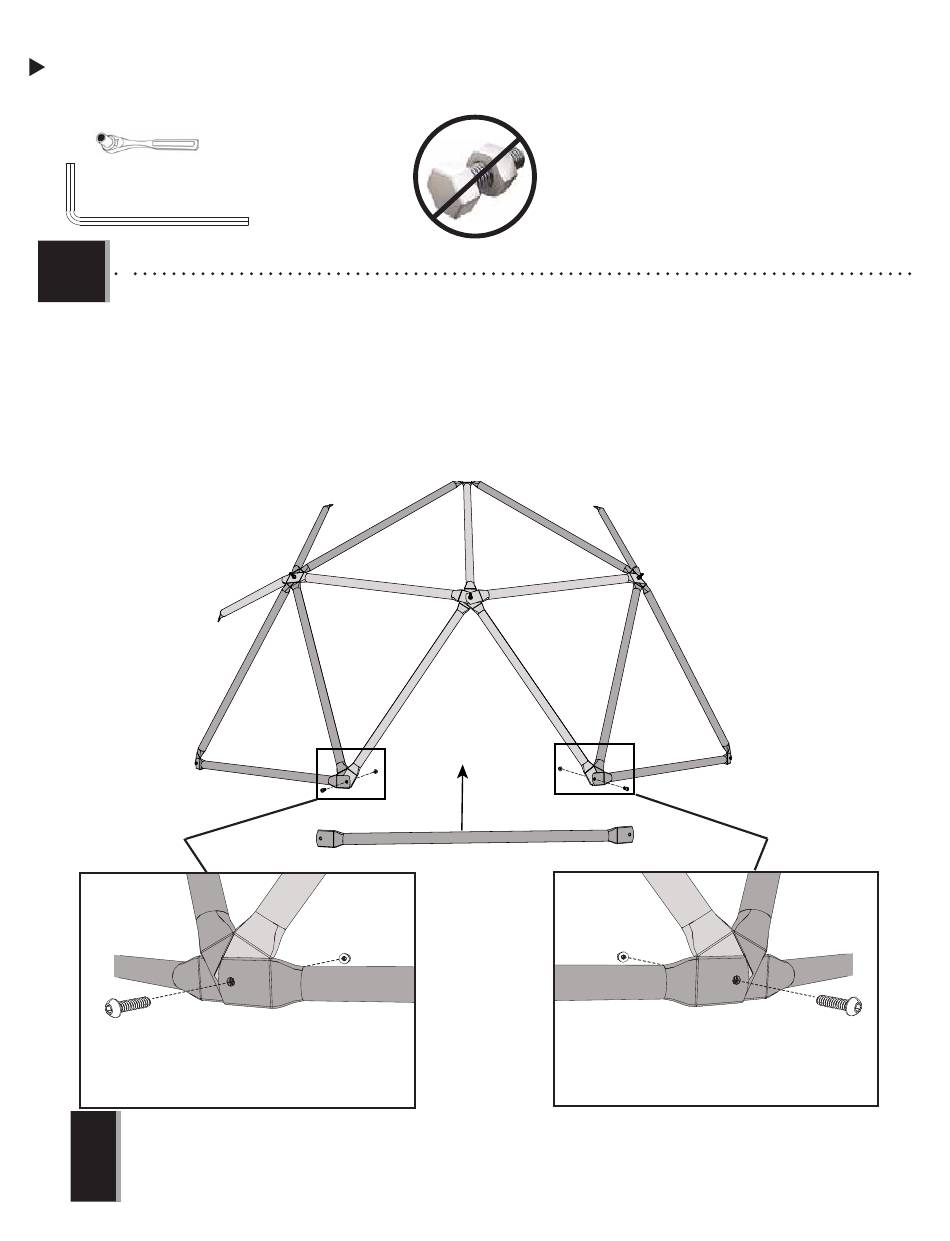

• Remove Flange Lock Nut (GAX) and the Bolt (GAV) from the bottom two Green Tubes (FZC). Place a new Bronze Tube
(FZB) at the bottom of the Bronze pentagon assemblies. Secure the Bronze Tube (FZB) and Green Tubes (FZC) to the
existing joint by replacing the Bolt and the Flange Lock Nut. Tighten completely.
• Retirez l'écrou à embase (GAX) et le boulon (GAV) des deux tubes verts inférieurs (FZC). Placez un nouveau tube bronze
(FZB) au bas des assemblages du pentagone bronze. Fixez les tubes bronze (FZB) et tubes verts (FZC) à l'assemblage
existant en remplaçant le boulon et l'écrou à embase. Serrez complètement.
• Retire la tuerca de seguridad de brida (GAX) y el tornillo (GAV) desde los dos tubos verdes de la parte inferior (FZC).
Coloque un nuevo tubo bronce (FZB) en la parte inferior de los ensamblados del pentágono bronce. Fije el tubo
bronce (FZB) y los tubos verdes (FZC) a la unión existente sustituyendo el tornillo y la tuerca de seguridad de brida.
Apriete completamente.
GAV
• Make sure all Bolts on the bottom go in the direction shown, with the head of the Bolt on the outside, to prevent injury.
!
• Assurez-vous que les boulons dans le bas sont dans la direction montrée, avec la tête du boulon vers l'extérieur afi n de prévenir les
blessures
• Asegúrese de que todos los Tornillos de la parte inferior vayan en la dirección mostrada, con la cabeza del Tornillo hacia afuera para
evitar lesiones.
SECTION 1 (SUITE)
/ SECCIÓN 1 (CONTINUACIÓN)
OUTILS ET QUINCAILLERIE REQUIS
FZC
Joint B /
Junta B
GAX
/ INSTRUMENTAL Y HERRAJE REQUERIDOS
Joint C /
Junta C
FZC
JointA /
Junta A
FZB
GAX
18
6
GAV
