Instale la unidad deslizándola dentro de la manga, hasta que encaje en su lugar.
•
Instale fijamente la correa negra detrás del panel de instrumentos para impedir la vibración de la
unidad fuente.
•
El tornillo de la correa negra debe ser de 6mm máximo (use el
tornillo incluido).
•
Conecte la antena en la parte posterior de la unidad fuente.

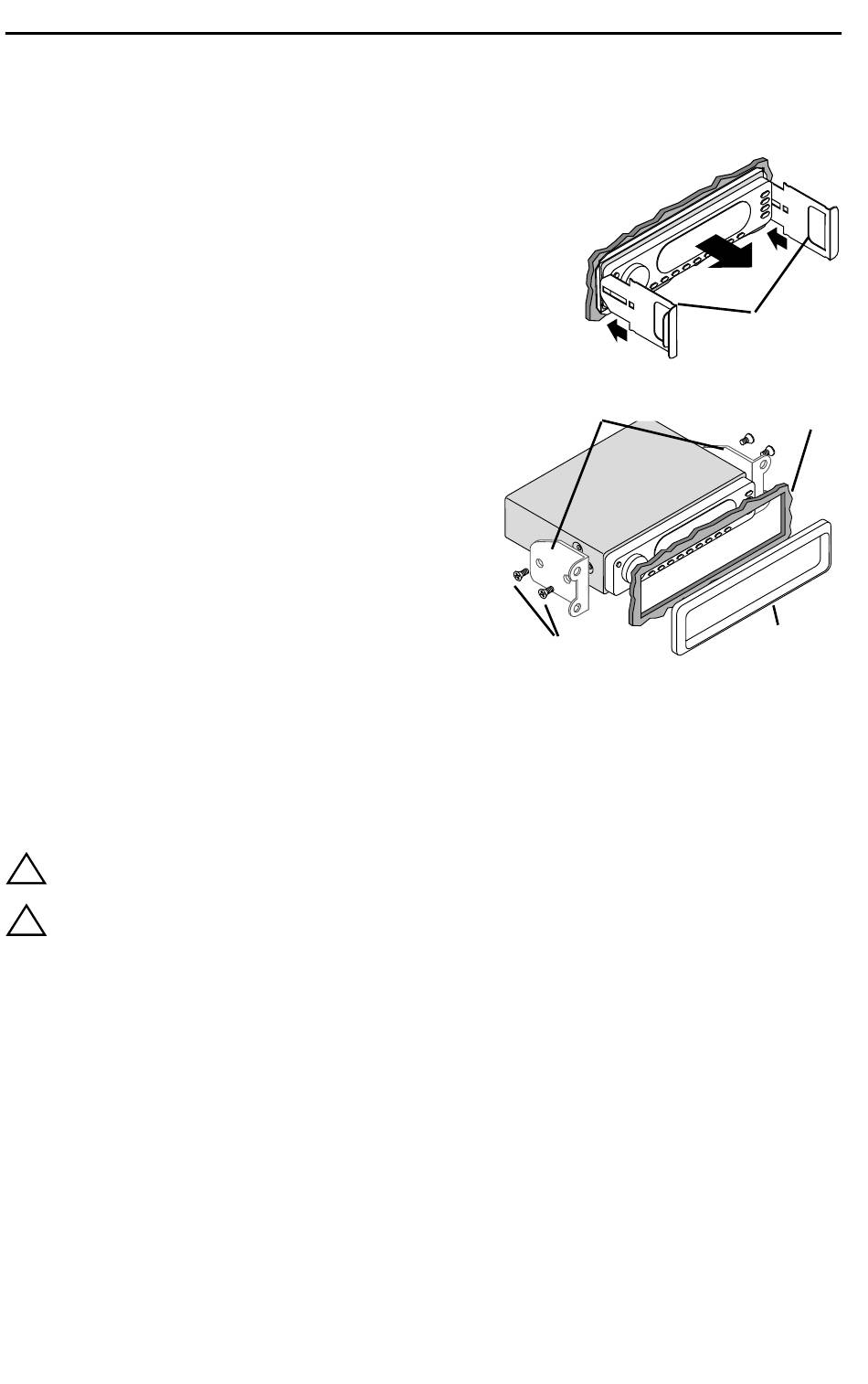

Extracción;
• Desconecte la correa negra de la parte posterior del radio (si la usa)
•
Quite el borde decorativo del frente del radio.
•
Inserte las llaves de desenganche a los lados de la unidad fuente
para desenganchar los seguros.
•
Saque la unidad fuente de la manga con las llaves.

SOPORTE ISO-DIN

Instalación;
•
Quite el borde decorativo y la manga de la unidad fuente.
•
El soporte de fábrica debe alinearse con los dos orificios a
cada lado de la unidad fuente.
•
Los tornillos ISO deben ser de 6mm máximo (use los
tornillos incluidos).
•
Conecte la antena en la parte posterior de la unidad
fuente.
•
Instale la unidad fuente en el panel de instrumentos.

CABLEADO DEL SISTEMA

NOTA: Esta unidad ha sido específicamente diseñada para que se utilice con un amplificador externo con
conectores de entrada tipo RCA para obtener el rendimiento de mayor calidad.
Así mismo, esta unidad requiere una pantalla de vídeo accesoria para mirar DVD y menús
avanzados.
NOTA: Consulte el diagrama de la página siguiente para ayudarle a conectar el sistema.
PRECAUCIÓN:
!
PRECAUCIÓN:
!
1.
Empalme el Arnés de Alimentación con 16 contactos a los cables correspondientes del sistema
eléctrico y de audio. Suelde y contraiga térmicamente todas las conexiones para que la instalación sea
fiable. Corte un pedazo de tubo termocontraíble de 2.54 cm. para cada conexión y deslice uno de los
cables por dentro. Pele cada cable 3/8 pulg. luego tuérzalos y suéldelos. Deslice el tubo en la
conexión y encójalo con una pistola de aire caliente hasta que no quede cable expuesto.
2.
Conecte el cable NEGRO
pintura de la superficie metálica, límpiela completamente para que quede libre de mugre y grasa. Pele
la punta del cable y póngale un conector de anillo. Atornille el cable a la carrocería con un tornillo
no anodizado y una arandela de estrella.
3.
Conecte el cable AMARILLO
memorizadas las funciones programadas por el usuario). La fuente siempre debe tener +12V, aún
cuando el encendido esté apagado y el vehículo no esté funcionando.
4.
Conecte el cable ROJO
cuando la llave de encendido está en la posición de accesorio o funcionamiento). La señal conmutada
usualmente se toma de la posición ACC (accesorios) en la ignición. Si el vehículo no tiene una
posición ACC, conecte el cable a la posición ENCENDIDO del interruptor.
Si no se siente capaz de conectar la nueva unidad fuente, por favor visite al
Distribuidor Autorizado Rockford Fosgate para que la instalen.
Antes de la instalación, desconecte el terminal negativo (-) de la batería para que
evite posibles lesiones, daños a la unidad o incendio.
(Tierra)
a tierra en la carrocería. Prepare la carrocería y raspe cualquier
(Respaldo)
(ACC +B)
(encendido) a una fuente conmutada +12V (solamente prende
a una fuente de energía constante +12V (para conservar
.
Soporte de fábrica
Tornillo
I
NSTALACIÓN
Llave de
destrabe
Tablero
Adorno
