Une fois que toutes les valeurs ont été saisies, appuyer sur la touche de fonction Add Step pour entrer ces
modifications dans la mémoire et ajouter une nouvelle étape dans la liste No. 0. L'étape vide (Empty Step) passera
à 97 et l'étape actuelle (Current Step) passera à 3. Toutes les étapes (0, 1 et 2) ont été saisies.
Appuyer sur la touche ESC pour sortir. S'assurer que Set Repeat est = à 1 et appuyer sur On/Off pour activer le
mode Liste.

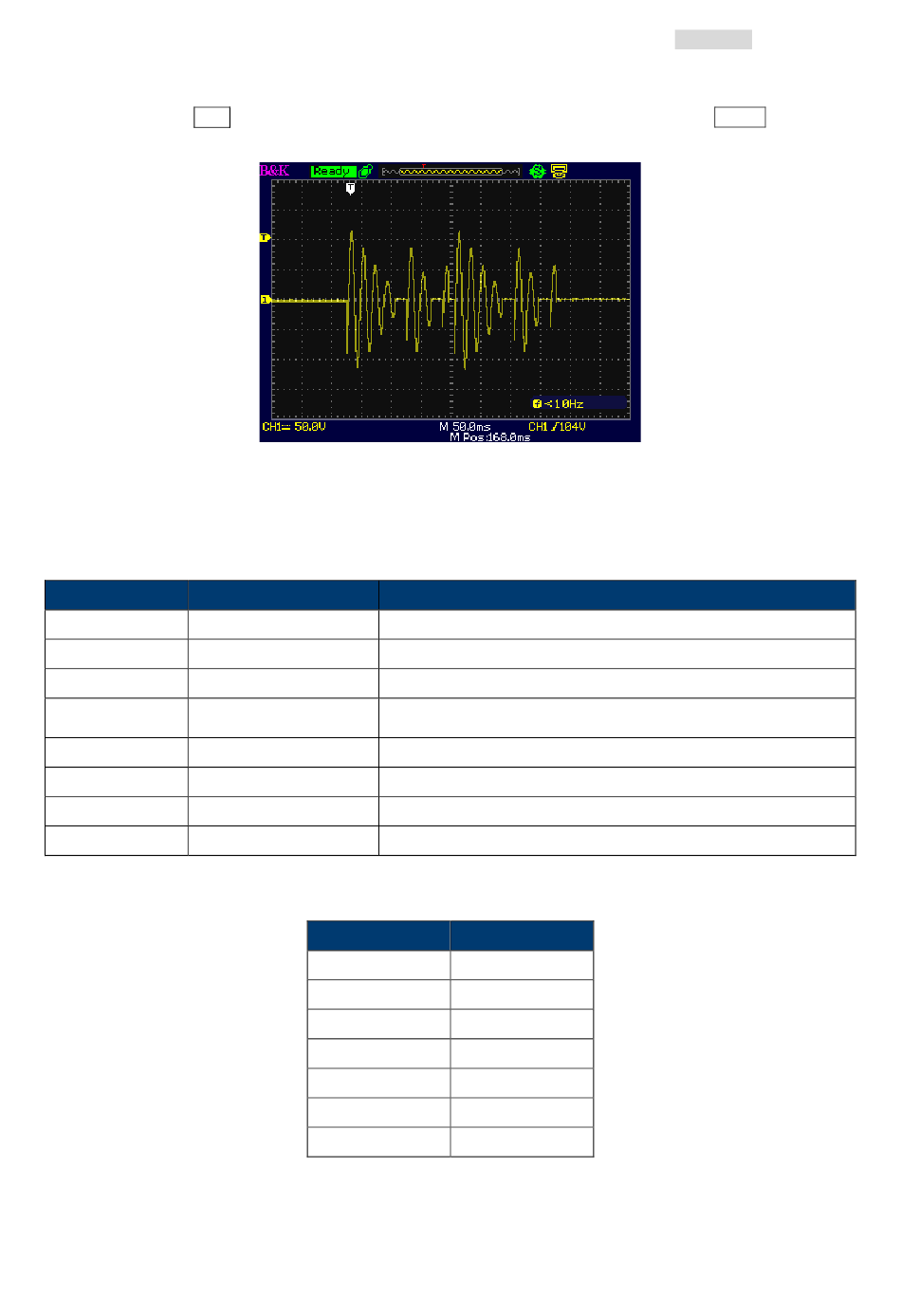

Image 22 : Exemple d'une forme d'onde du Mode Liste (oscilloscope)
5.2.3. Mode Impulsion
L'exemple suivant indique comment configurer le Mode Impulsion.
Paramètre
Volts (rms)
Volts (DC)
Freq
Duty
Period
Count
Sync Source
Phase
Tableau 10 : Valeurs Liste 0, étape 3
Gamme
0 à 300,0 V eff.
-424,0 à 424,0 V
43 à 1 200,0 Hz
0 à 100,0 %
0 à 100 000 ms
1 à 99
Immed, Phase
0,0° à 359,7°
Tableau 11 : Paramètres du Mode Impulsion
Paramètre
Volts (rms)
Freq
Duty (%)
Period (ms)
Count
Sync Source
Phase (deg)
Tableau 12 : Exemple de paramètres du Mode Impulsion
Définir la tension de sortie AC d'une impulsion
Définir la tension de sortie DC d'une impulsion
Définir la fréquence de sortie d'une impulsion
Définir le cycle de service pour le maintien de l'impulsion (%
Définir la période d'impulsion
Définir le nombre d'impulsions à générer
Sélectionner le mode de la phase transitoire de sortie
Définir l'angle de phase de l'impulsion
Valeurs
100
50
25
80
4
Phase
90
28
Description
de la période)
