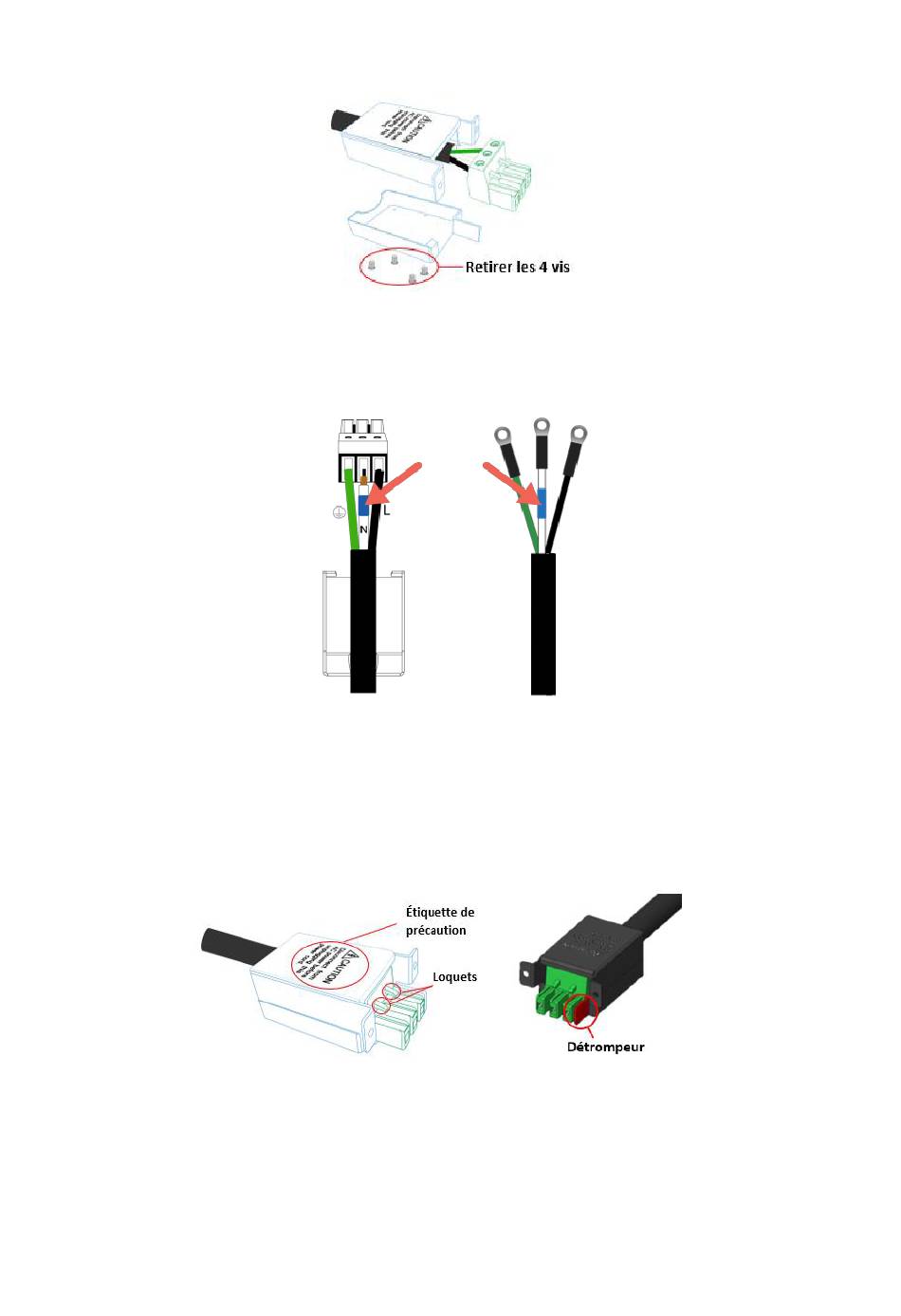

3. Avant de démonter le connecteur à capuchon noir, noter la façon dont l'appareil est assemblé en usine afin
de pouvoir le réassembler correctement.
4. Retirer les 4 vis de la partie inférieure du connecteur à capuchon, comme indiqué sur l'illustration ci-dessous,
et mettre de côté les pièces supérieures et inférieures du capuchon ainsi que les vis.
5. Les fils noir, blanc et vert devraient maintenant être clairement visibles. Utiliser un tournevis pour dévisser
et relâcher uniquement le fil blanc.
6. Ajouter une bande de ruban électrique bleu ou thermo rétractable à chaque extrémité du fil blanc.
7. Remettre le fil blanc dans le connecteur vert et serrer la vis. Vérifier que les trois fils sont bien fixés dans le
connecteur.
8. Vérifier attentivement chacun des fils au point d'entrée du connecteur vert pour s'assurer qu'aucun brin de
cuivre n'est relié à la mauvaise borne, ce qui provoquerait un court-circuit.
9. Remonter avec précaution le capuchon de manière à ce que les loquets et l'étiquette de précaution soient
orientés vers le haut et réinstaller les 4 vis dans le capuchon. Le connecteur vert doit être verrouillé à sa
place.
10. En utilisant les (2) vis fournies avec le câble, fixer le connecteur assemblé à l'arrière de l'appareil comme
illustré sur l'image 10 ci-dessous. N'utiliser que les vis fournies.
Ajouter
une bande
de ruban
bleu
17
