ESC 연결
필요한 도구 : 배전판 (PDB), 전기 납땜용 인두 및 납땜 주석 .

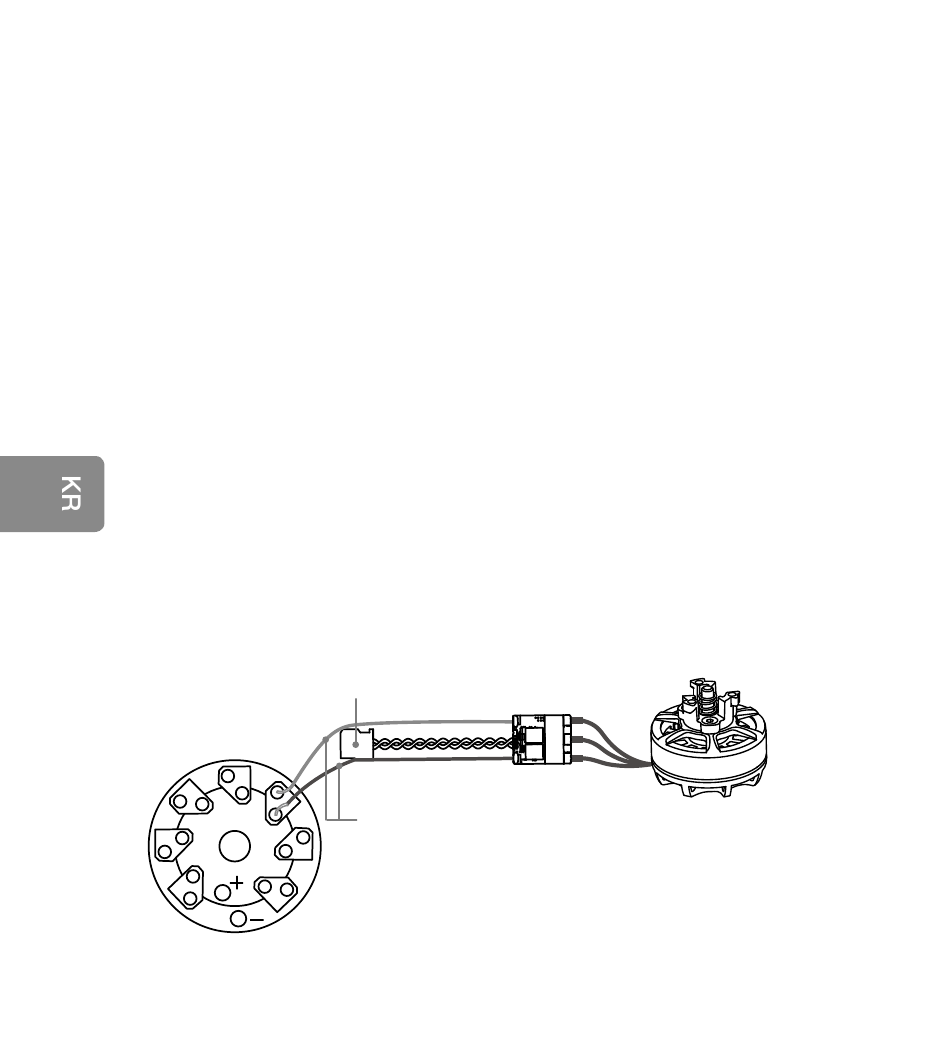

1. 그림과 같이 ESC 의 검은색 GND 케이블과 흰색 VCC 케
이블을 PDB 에 있는 패드에 납땜합니다 .
2. 신호 케이블을 비행 컨트롤러에 연결합니다 . 신호 케이블
의 흰색 선은 제어 신호를 전송하며 검은색 선은 GND 용
입니다 .
3. ESC 에 모터를 연결합니다 . 모터를 테스트하고 각 모터의
회전 방향이 올바른지 확인합니다 . 두 케이블의 위치를 서
로 바꾸면 회전 방향을 반대로 바꿀 수 있습니다 . 모터 회
전 방향을 반대로 바꾸는 방법에 대한 자세한 내용은 아래
ESC 구성을 참조하십시오 .
4. PMW 신호 케이블은 PC 에 연결하여 펌웨어를 업데이트하
는 데에도 사용됩니다 .
PWM 신호 케이블 ( 비행 컨트롤러에 연결 )
40
VCC 케이블 ( 흰색 ),
GND 케이블 ( 검은색 )
