14.7 Module électronique TOR 4 DI / 4 DO DC 24V/0.5A
(6ES7143-4BF50-0AA0)
Numéro de référence
6ES7143-4BF50-0AA0
Propriétés
● Module électronique TOR à 8 voies
● Diagnostic court-circuit sur alimentation de capteur sur M et court-circuit des sorties
Brochage sur l'embase CM IO 4 x M12 et le module électronique CM IO 4 x M12P
Le tableau suivant vous indique le brochage du 4 DI / 4 DO DC 24V/0.5A sur les embases
CM IO 4 x M12 et CM IO 4 x M12P.

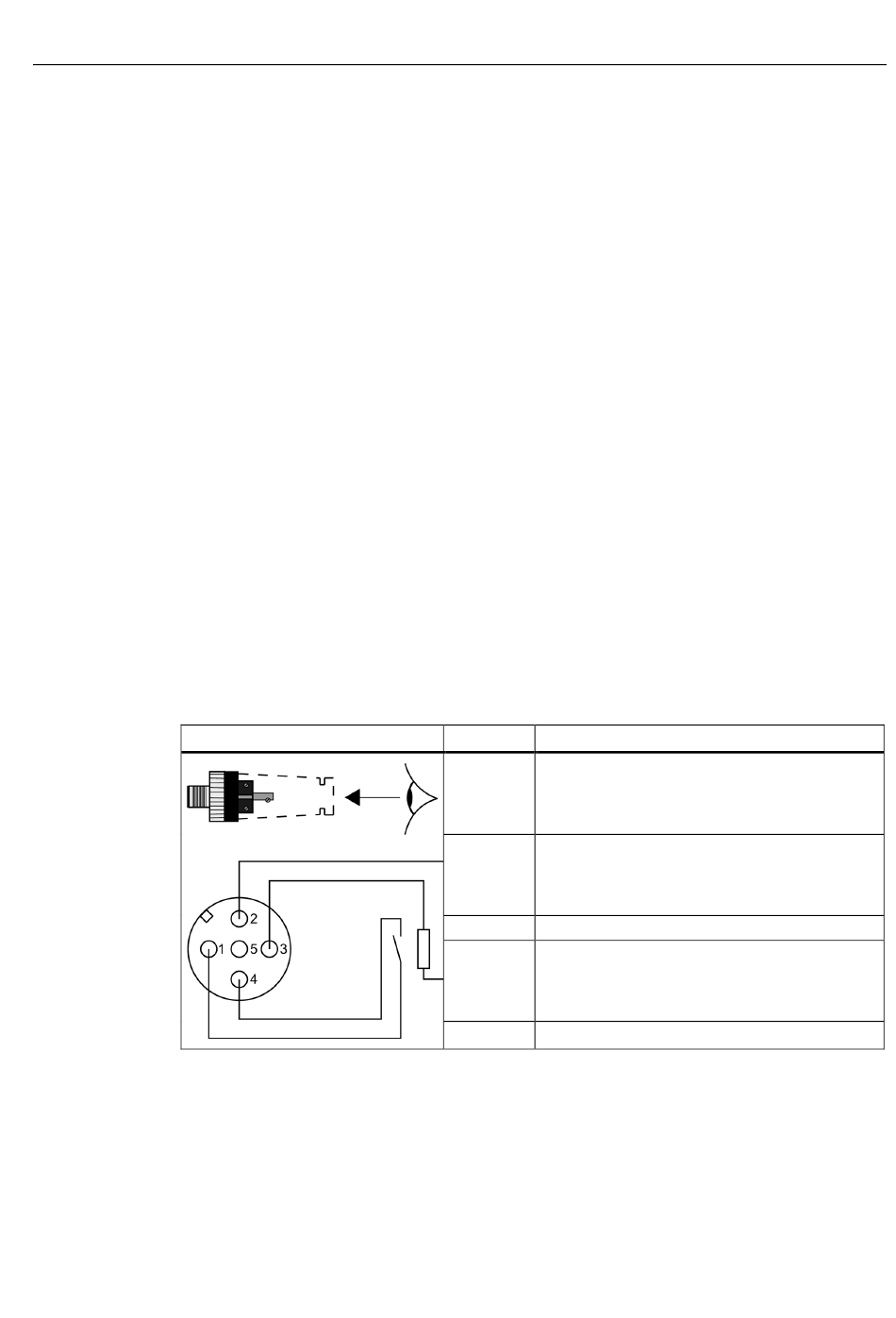

Schéma fiche de couplage
Système de périphérie décentralisée ET 200pro
Instructions de service, 03/2013, A5E00335545-08
14.7 Module électronique TOR 4 DI / 4 DO DC 24V/0.5A (6ES7143-4BF50-0AA0)
– 4 entrées TOR, alimentation assurée avec la tension d'alimentation 2L+
– 4 sorties TOR 0,5 A, alimentation assurée avec la tension d'alimentation 2L+
– Tension nominale d'entrée et tension nominale de charge 24 V CC
– Entrées convenant aux interrupteurs et détecteurs de proximité
– Sorties convenant aux électrovannes, contacteurs à courant continu et voyants
lumineux
Borne Brochage de X1 à X4 (entrées/sorties)
1 Alimentation 24 V des capteurs U
2L+)
(fournie par l'ET 200pro pour le capteur
raccordé)
2 Signal de sortie DQ
Signal de sortie DQ
Signal de sortie DQ
Signal de sortie DQ
3 Masse 2M
4 Signal d'entrée DI
Signal d'entrée DI
Signal d'entrée DI
Signal d'entrée DI
5 Terre fonctionnelle FE
Modules électroniques TOR
(à partir de
S
: connecteur X1
0
: connecteur X2
1
: connecteur X3
2
: connecteur X4
3
: connecteur X1
0
: connecteur X2
1
: connecteur X3
2
: connecteur X4
3
