9.3 LED de signalisation sur un module de puissance, électronique et module d'interface pneumatique
9.3
LED de signalisation sur un module de puissance, électronique et
module d'interface pneumatique
9.3.1
LED de signalisation sur le module de puissance PM-E
Introduction
La LED de signalisation (2 LED) se trouve sur la face avant du module de puissance.
LED de signalisation

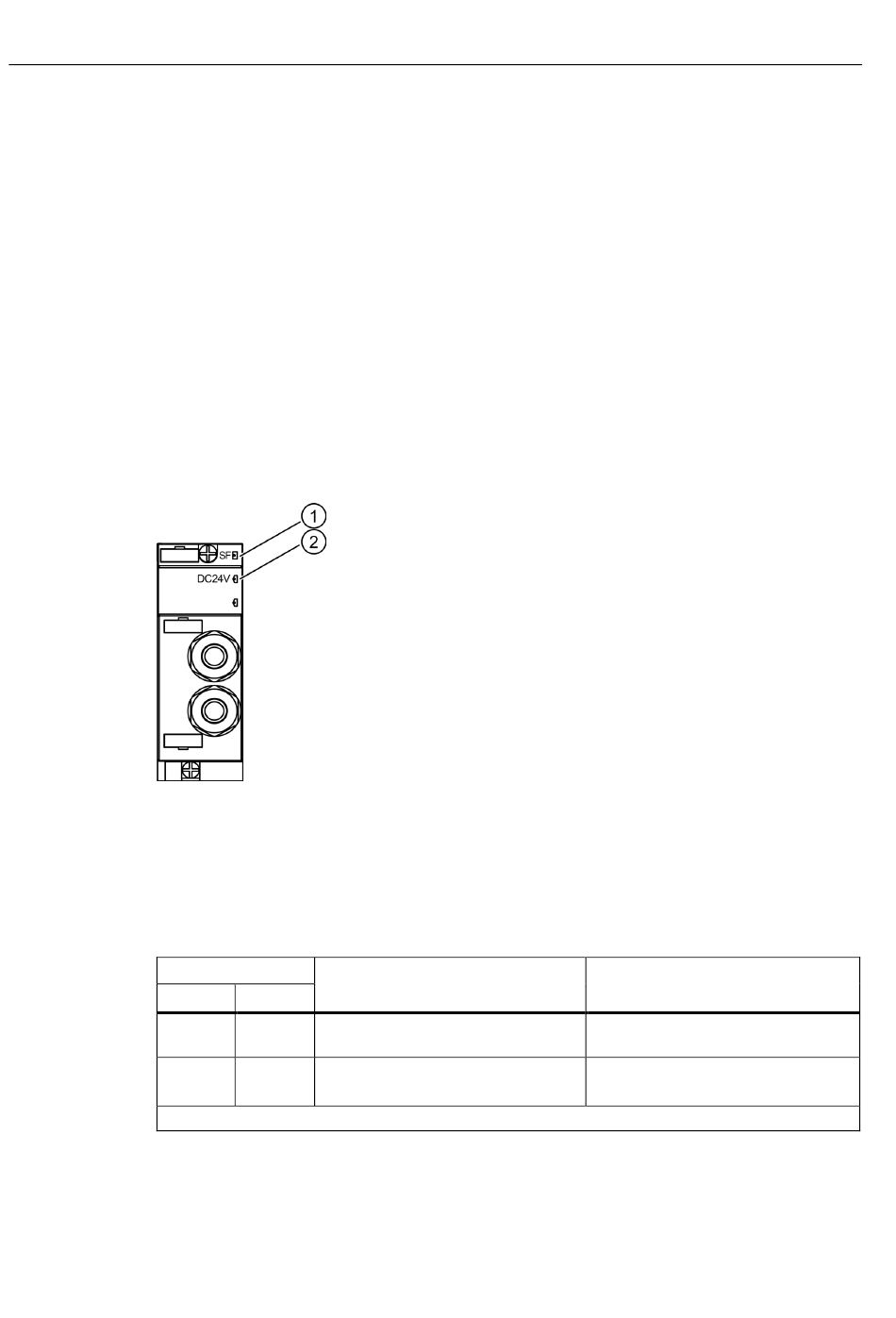

La figure suivante vous montre la position et la disposition des LED de signalisation sur le
module de puissance PM-E 24VCC.
①
②
Indications d'état et de défauts SF, 24VCC
Tableau 9- 9 Indications d'état et de défauts sur le module de puissance PM-E 24VCC
LED
SF
*
allumée
* non pertinent
236
SF : Signalisation groupée d'erreurs (LED rouge)
24 VCC : Alimentation en tension de charge 2L+ (LED verte)
Signification
24 VCC
allumée
Il existe une tension de charge 2L+
sur le module de puissance.
*
Il n'existe aucune tension de charge
2L+ sur le module de puissance.
Solution
---
Rétablissez la tension de charge 2L+.
Vérifiez la sécurité.
Système de périphérie décentralisée ET 200pro
Instructions de service, 03/2013, A5E00335545-08
