Raccordement
4.8 Raccorder le module d'interface IM 154-4 PN High Feature à CM IM PN M12, 7/8"
Obturation des connecteurs femelles non utilisés
Obturez tous les connecteurs femelles inutilisés à l'aide de caches M12 et 7/8" pour garantir
le degré de protection IP65, IP66 ou IP67.
Voir aussi
Montage du module d'interface (Page 55)
4.8
Raccorder le module d'interface IM 154-4 PN High Feature à
CM IM PN M12, 7/8"
Introduction
Raccordez les tensions d'alimentation et le PROFINET IO sur l'embase
CM IM PN DP M12, 7/8". Le module d'interface IM 154-4 High Feature est équipé d'un
switch PROFINET. Ce dernier permet le raccordement en chaînage direct de PROFINET ou
le raccordement direct d'un autre périphérique IO (par ex. ET 200pro avec IM 154-8 CPU).

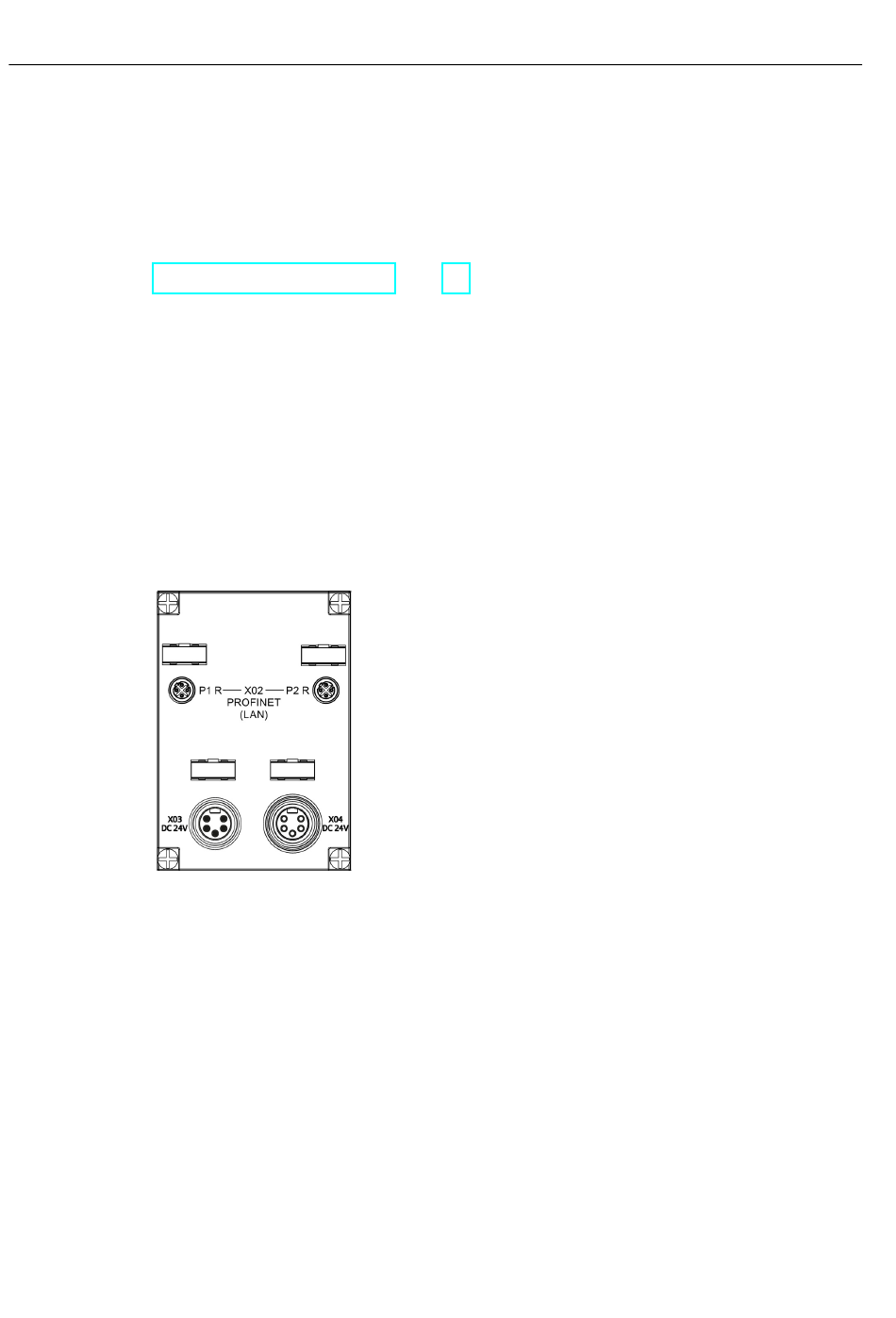

X02 P1 R
X02 P2 R
X03 DC 24V
X04 DC 24V
Figure 4-13
98
Prise ronde M12 (avec bloc isolant femelle) pour le raccordement de PROFINET IO
Prise ronde M12 (avec bloc isolant femelle) pour le raccordement de PROFINET IO
Prise ronde 7/8" (avec bloc isolant mâle) pour l'alimentation
de l'électronique/des capteurs 1L+ et l'alimentation de la charge 2L+
Prise ronde 7/8" (avec bloc isolant femelle) pour le raccordement en chaînage
de l'alimentation de l'électronique/des capteurs 1L+ et de l'alimentation de la charge
2L+
Embase CM IM PN M12 7/8"
