Paramètres de l'unité de pesage et fonctions
8.4 DR 3 : paramètres d'étalonnage
8.4.24
Fréquence limite passe-bas
Un filtre passe-bas d'amortissement typique a été prévu pour réduire les perturbations. La
figure suivante montre la réponse indicielle du filtre (f = 2 Hz). Une valeur de "0" signifie que le
filtre est désactivé. Une fréquence limite entre 0,05 et 20,0 Hz peut être définie par défaut.
Figure 8-2
La définition de la fréquence limite est très importante pour la réduction des perturbations. En
effet, la fréquence limite détermine la sensibilité de l'unité de pesage aux modifications de la
valeur de mesure.
Une valeur de 5 Hz, p. ex., entraîne une réaction relativement rapide de l'unité de pesage à un
changement de poids, une valeur de p. ex. 0,5 Hz "ralentit" l'unité de pesage.
8.4.25
Numéro d'ordre filtre passe-bas
Le numéro d'ordre du filtre est déterminant pour l'effet d'amortissement. Les valeurs 2, 4, 6, 8
et 10 peuvent être définies par défaut. Plus le numéro d'ordre choisi est élevé, plus le filtre est
efficace.
8.4.26
Fréquences limites de filtre passe-bas (mise en service)
Le filtre passe-bas secondaire ne peut être utilisé qu'à des fins de test. Sa fonction est identique
à celle du filtre passe-bas (principal). L'analyse de la courbe des signaux après ce filtre passe-
bas peut fournir des informations supplémentaires sur l'environnement de l'unité de pesage.
78

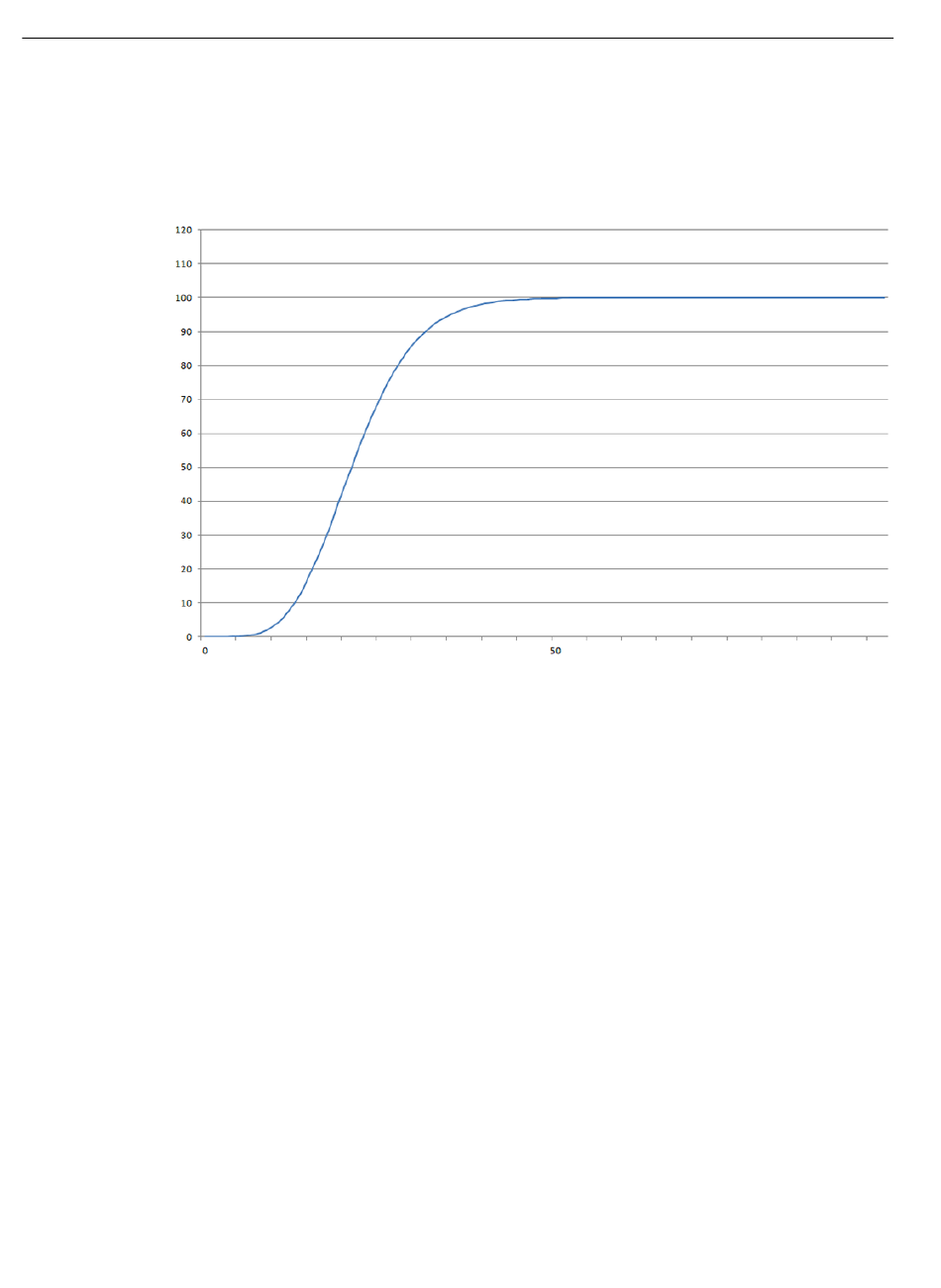

Réponse indicielle du filtre passe-bas numérique avec f = 2 Hz
