Connexion
Connexion : Thermocouples mis à la terre pour compensation interne
La figure suivante montre un exemple de brochage des thermocouples mis à la terre pour
compensation interne.
①
Connexion d'un thermocouple (mis à la terre) pour compen-
sation interne
②
Convertisseur numérique-analogique
③
Séparation galvanique
④
Coupleur de bus interne
⑤
Tension d'alimentation via l'unité d'alimentation
⑥
Ligne équipotentielle (en option)

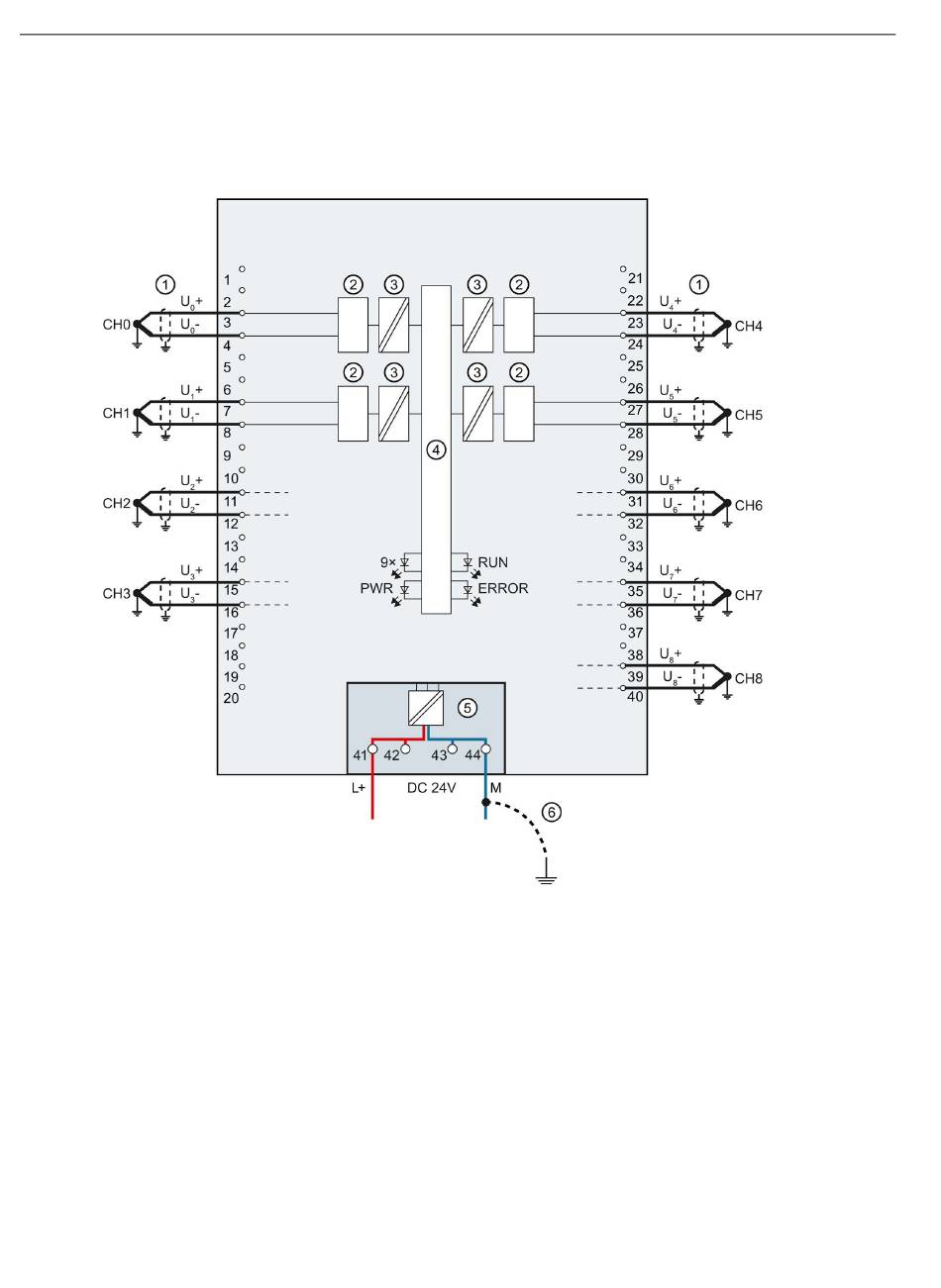

Figure 3-5
Schéma de principe et brochage pour thermocouples mis à la terre
24
CHx
RUN
ERROR
PWR
Module d'entrées analogiques AI 8xU/R/RTD/TC HF (6ES7531-7PF00-0AB0)
Voie ou 9 x état de voie (verte/rouge)
LED de visualisation d'état (verte)
LED de signalisation d'erreur (rouge)
LED pour tension d'alimentation (verte)
Manuel, 09/2016, A5E36648004-AB
