L'exemple suivant présente la plage de mesure mise à l'échelle avec 2 décimales pour un
thermomètre à résistance Pt 100 Standard.
Pour la plage de mesure mise à l'échelle avec 2 décimales, la valeur de mesure est
comprise entre -325,12 K et +325,11 K autour du milieu de la plage de mesure. La figure
montre le milieu de la plage de mesure pour 850 °C.
La plage de mesure est coupée à 150,00 K car la limite pour le débordement haut pour
1000 °C est dépassée (Clipping).

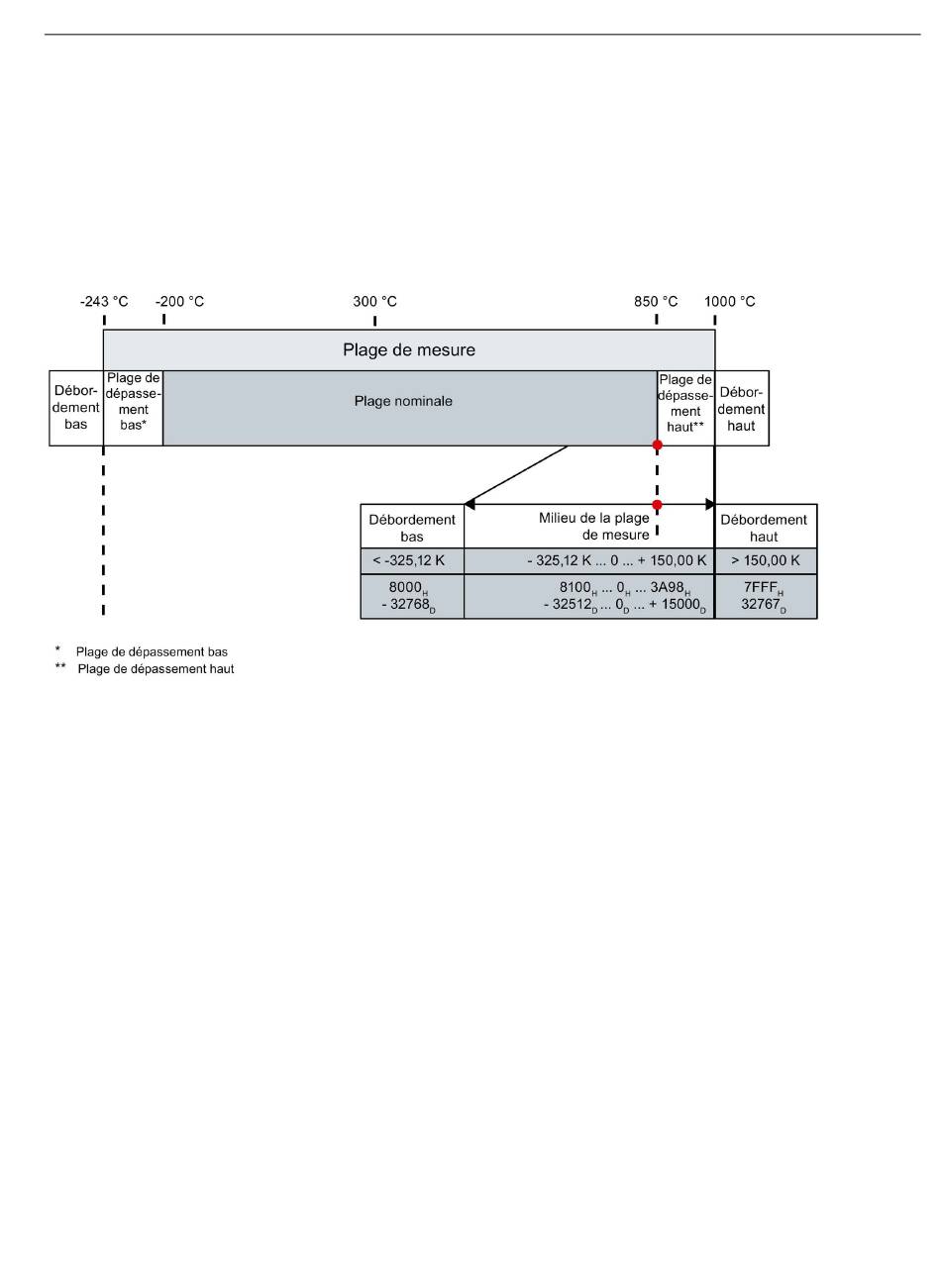

Figure 2-4 Plage de mesure échelonnée avec 2 décimales qui est coupée au niveau du débordement haut (Clipping)
