3B SCIENTIFIC ® FÍSICA
Conjunto complementar para o sistema rotativo com apoio
Bedienungsanleitung
08/08 ALF
1. Descrição
O conjunto complementar para o sistema rotativo
com apoio pneumático (U8405680) serve para a
análise de oscilações giratórias livres de fricção e para
a análise de movimentos giratórios com um disco
giratório grande.
No lado inferior do disco giratório se encontra uma
retícula angular, que se adequa para o tateamento
com o sensor de reflexão de laser (U8533380), quando
os movimentos giratórios devam ser registrados com
uma interface.
Devido ao tamanho do disco giratório, o processo de
medição do tempo é possível até com um cronômetro
mecânico.
2. Fornecimento
1 Disco giratório com escala de ângulos
1 Suporte angular
1 Manga em cruz
1 Conjunto de molas de acoplamento com ímã.
pneumático U8405690
Disco giratório:
Momento de inércia
do disco giratório:
Durações de oscilação típicas:
Molas de acoplamento:
•

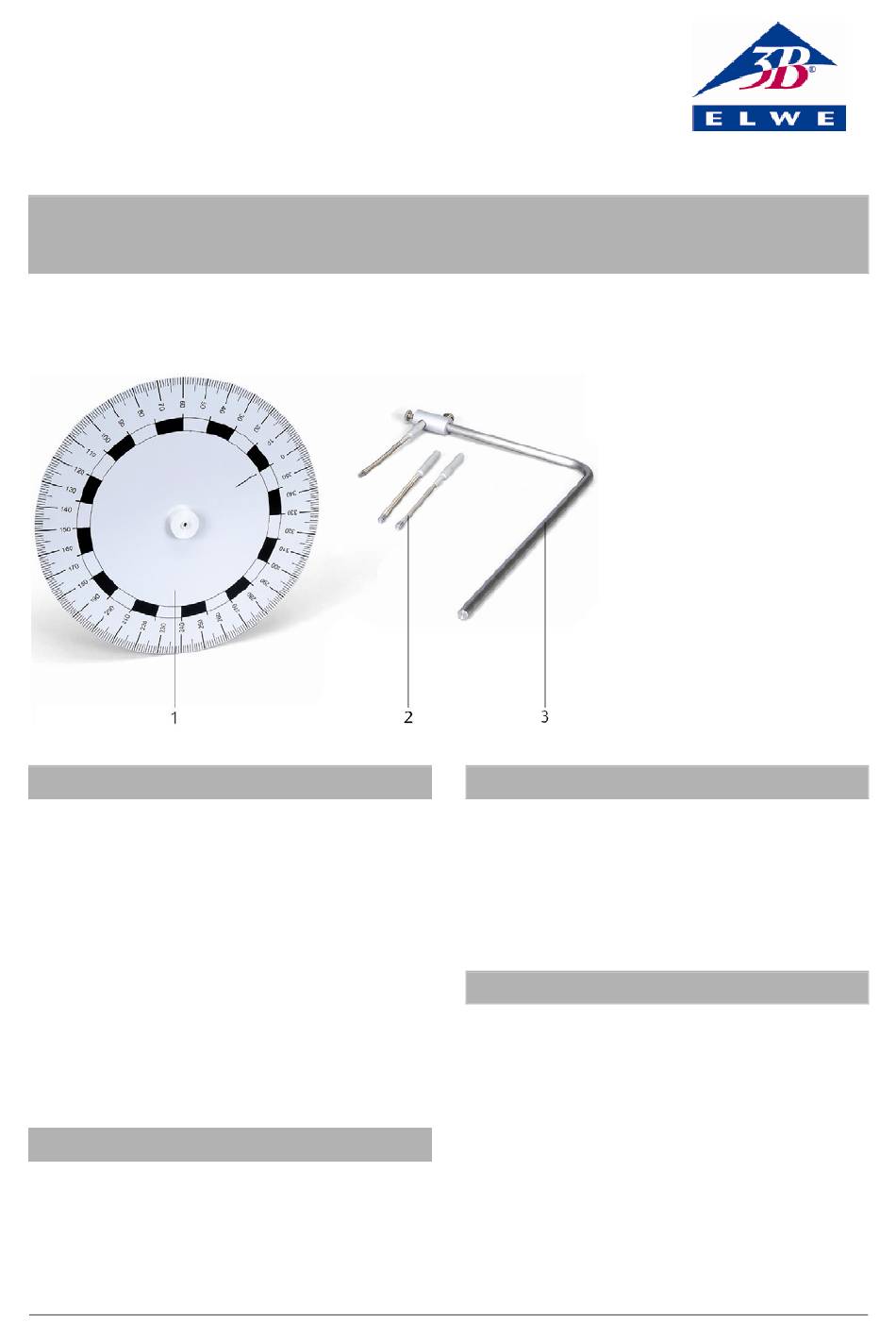

Montagem de um oscilador giratório (ver Fig. 1)
•
•
•
•
•
1
1
Disco giratório
2
Mola de torção
3
Suporte angular com manga em
cruz
3. Dados técnicos
3. Operação
Para a montagem da unidade básica do sistema
rotativo com apoio pneumático veja as instruções
de operação U8405680.
Fixar a manga em cruz no suporte angular.
Introduzir o suporte angular no tubo do suporte.
Encaixar o disco de oscilação grande sobre o
mancal giratório e coloca-o na posição „0°".
Fixar a mola de torção na manga em cruz e
acopla-o com o cabeçote de ímã no rolo de níveis.
Virar o disco giratório num ângulo definido de
equilibro e fazê-lo oscilar.
350 mm Ø
2
aprox. 2,2 g m
aprox. 20 s até 2 min
1 N, 2 N, 5 N
