11. IMPIANTO ELETTRICO
Installazione da eseguire dall'utilizzatore
11. WIRING DIAGRAM
Power installations must be made by the user.
11. ELEKTROANLAGE
Netzanschluss durch Elektrofachkräfte
AA
RAV222 N
11. INSTALLATION ELECTRIQUE
Installation à effectuer par l'utilisateur
11. INSTALACIÓN ELECTRICA
Instalación que debe efectuar el utilizador

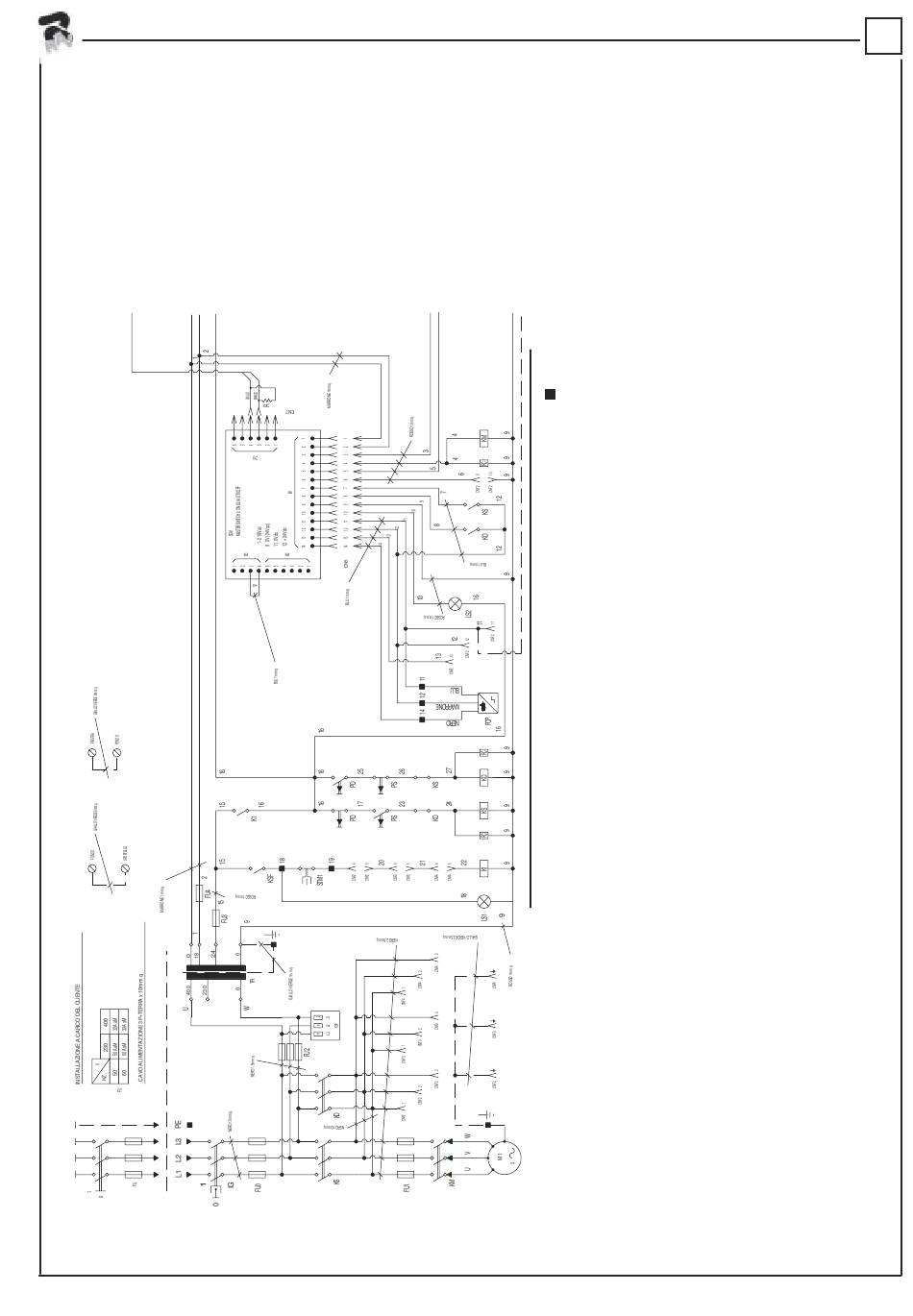

11.1 IMPIANTO ELETTRICO QUADRO PRINCIPALE
11.1 WIRING DIAGRAM MAIN BOARD
11.1 ELEKTRISCHEN ANLAGE - HAUPTSCHALTTAFEL
11.1 INSTALLATION ELECTRIQUE - TABLEAU PRINCIPAL
11.1 INSTALACIÓN ELECTRICA CUADRO PRINCIPAL
BB
RIFER.
TR
STM
SCA1/2
RC
R
K1
KSF
KS
KM
KD
PS
PLC
PD
M
LS2
LS1
IG
FU4
FU3
FU2
FU1
FU0
FCS
FCP
FCD
CN7/8
CN5/6
CNF2/3/4
0525-M002-2
NOMENCLATURA
MORSETTO
TRASFORMATORE 160VA Vp 0/230/400 Vs 0/24 - 0/18
TERMOSONDA MOTORE
SCHEDA CONTROLLO ALLINEAMENTO COPPIE
COLONNE 1/2
ANTIDISTURBO BOBINA CONTATTORI
RESISTENZA TERMINE RETE 120 OHM 1/2W
RELE' EMERGENZA
RELE' CONTROLLO SEQUENZA FASI
CONTATTORE COMANDO SALITA
CONTATTORE COMANDO MOTORE
CONTATTORE COMANDO DISCESA
PULSANTE DI SALITA
CONTROLLORE LOGICO PROGRAMMABILE
PULSANTE DI DISCESA
MOTORE
SPIA ROSSA EMERGENZA E BLOCCO
SPIA BIANCA SEQUENZA FASI CORRETTA
INTERRUTTORE GENERALE (32A)
FUS.PROTEZIONE SECONDARIO (18V) TR 5X20F
2A 250V RAPIDO
FUS.PROTEZIONE SECONDARIO (24V) TR 5X20F
5A 250V RAPIDO
FUSIBILI PROTEZ.PRIMARIO TR 10.3X38 2A 500V
GL (VERS.400V)
TERNA FUS.PROT.LINEA MOTORE 10.3X38 8A
500V AM (VERS.400V)
TERNA FUSIBILI PROTEZ. LINEA 14X51 32A 500V
AM (VERS.400V)
FINECORSA SALITA
INTERRUTTORE DI PROSSIMITA'
FINECORSA DISCESA
CONNETTORE COLLEGAMENTO RETE SCHEDE
CONNETTORE COLLEGAMENTO SCHEDE
CONNETTORE FEMMINA COLLEGAMENTO
COLONNE SATELLITI
11
57
