Abit BE6 Manuel De L'utilisateur page 26

2-16

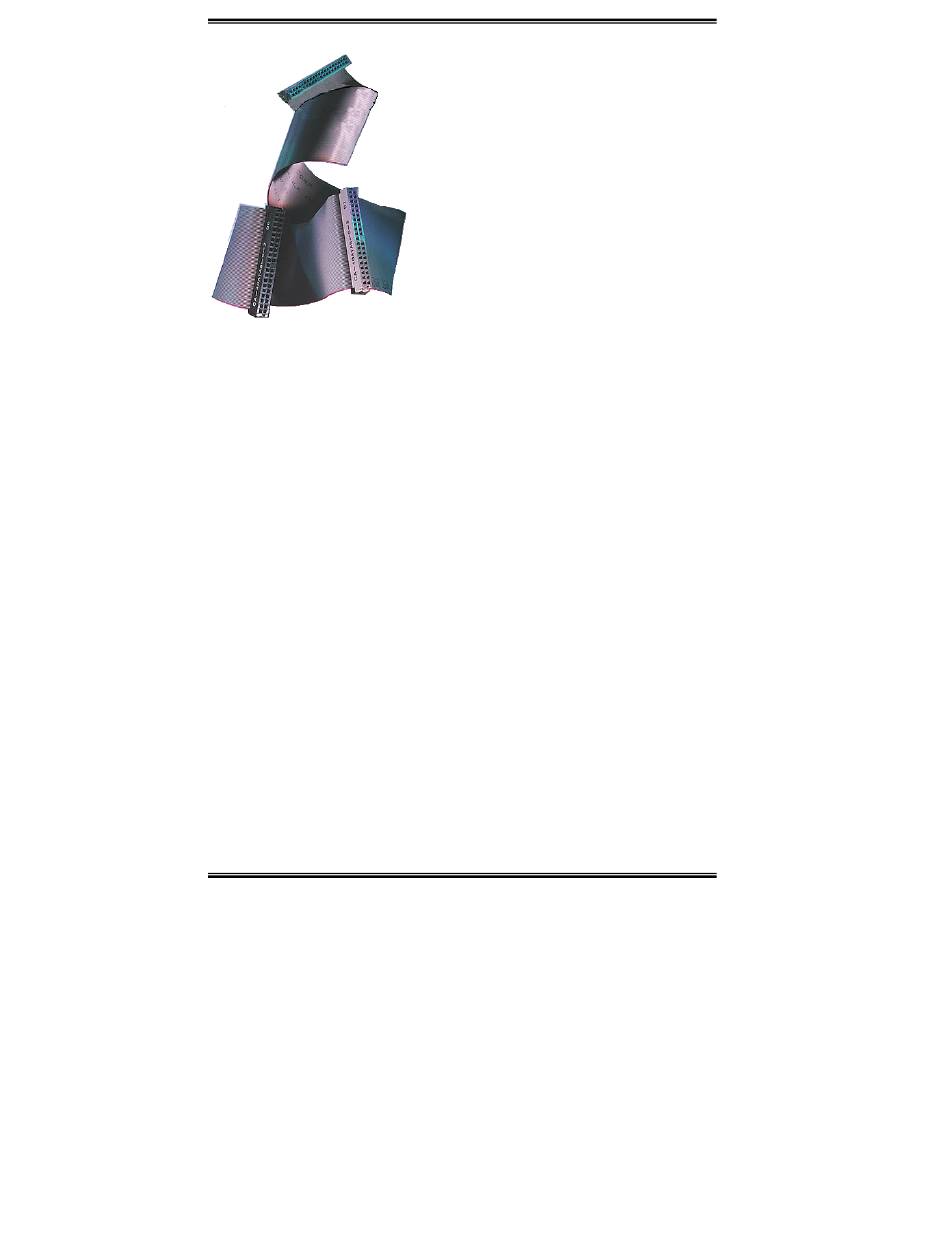

Figure 2-9. Photo d'une nappe
Ultra ATA/66
norme Ultra ATA/66 supportent également les spécifications Ultra ATA/33 et ATA (IDE).
Il y a quatre conditions pour faire fonctionner l'Ultra ATA/66 :
*Le disque dur doit supporter l'Ultra ATA/66.
*La carte mère et son bios (ou carte contrôleur additionnelle) doivent supporter l'Ultra
ATA/66.
*Le système d'exploitation doit supporter le Direct Memory Access (DMA) ; Microsoft
Windows 98 et Windows 95b (OSR2) supporte le DMA.
*La nappe doit être de 80 fils conducteurs ; sa longueur ne devrait pas excéder 18 inches.
Si ces quatre conditions sont remplies, vous pouvez alors bénéficier de l'Ultra ATA/66 sur
votre système.
Comment installer la nappe Ultra ATA/66 :
& Le connecteur BLEU doit impérativement être connecté sur votre carte mère, où votre
système ne marchera pas.
& Chaque connecteur présent sur votre nappe Ultra ATA/66 possède un détrompeur (un
renflement de plastique au milieu du connecteur) pour vous indiquer l'orientation de la
connexion à effectuer. De même, un détrompeur est également présent sur les
connecteurs de la carte mère (encoche) pour vous assurer que le pin #1 va sur le pin #1.
& La ligne rouge sur votre nappe doit être alignée sur le pin #1. Sur votre disque dur, la
ligne rouge en général se trouvera à côté du connecteur d'alimentation du disque.
Insérez le connecteur BLEU dans le connecteur IDE1/IDE2 de votre carte mère.
& Insérez le connecteur NOIR dans le connecteur de votre disque Maître. Insérez le
connecteur GRIS dans le connecteur de votre périphérique Esclave (deuxième disque
dur, CD-ROM, etc....). Référez-vous à la figure 2-10.
BE6
L'Ultra ATA/66 est entièrement compatible avec les
systèmes Ultra ATA/33, mais dans ces systèmes,
son taux de transfert sera limité à celui de l'Ultra
ATA/33 (Ultra DMA mode 2 – 33MB/sec) ou PIO
mode 4 (16.6MB/sec). Les disques durs Ultra
ATA/66 sont 100 pour cent compatibles avec les
périphériques IDE existants (Ultra ATA/33, DMA,
ATA/IDE, CD-ROM, etc....) ainsi qu'avec les
contrôleurs IDE existants. Le protocole et les
commandes Ultra ATA/66 sont conçus pour être
également compatible avec les périphériques et
contrôleurs ATA (IDE). Bien qu'une nouvelle
nappe 40-pins et 80 fils conducteurs soit requise
pour l'Ultra ATA/66, les pins du connecteur chipset
restent les mêmes. Les disques durs supportant la
Chapitre 2
