connecteurs vous permettant la connexion de deux lecteurs de disquettes. Après avoir
branché un bout de la nappe sur l'emplacement FDC1 de la carte mère, connectez l'autre
bout de nappe à votre ou vos lecteurs de disquettes. En général, la plupart des systèmes
n'utilisent qu'un lecteur.
Un marquage rouge sur un des câbles de votre nappe vous indique qu'il s'agit de la pin
1. Vous devez aligner ce câble rouge sur le pin 1 du connecteur FDC1. La BE6 possède
aussi des guides pour ces connecteurs d'entrées/sorties en plastique munis d'un
détrompeur pour vous aider à trouver la bonne orientation. Si votre lecteur de
disquettes reste constamment allumé une fois le système sous tension et ne fonctionne
pas, il y a de grandes chances pour que la nappe soit connectée dans le mauvais sens.

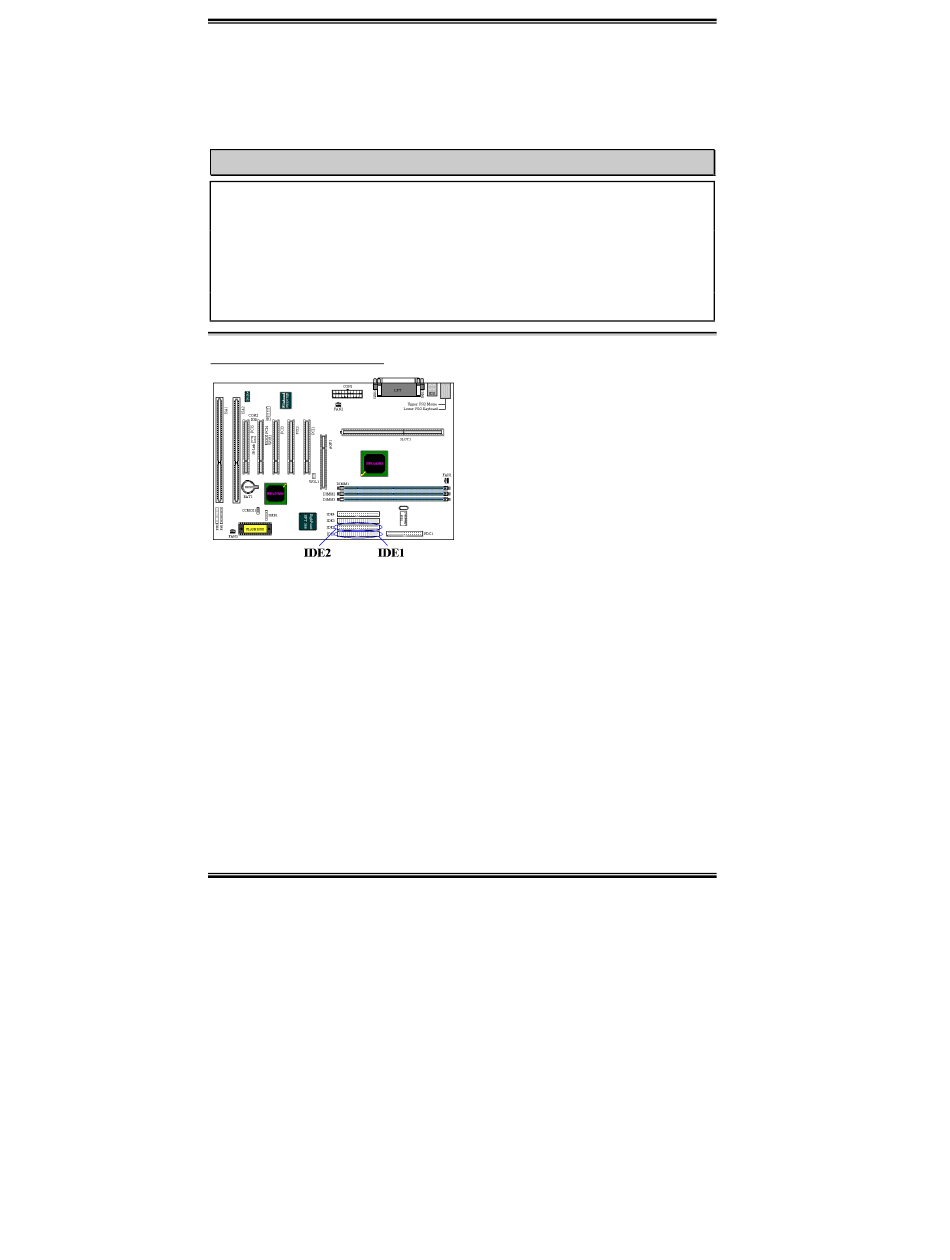

Connecteurs IDE1 and IDE2
devez garder certaines choses en tête :
♦ "Primaire" ou "Primary" fait référence au premier connecteur IDE de votre carte mère.
C'est le connecteur IDE1 sur votre BE6.
♦ "Secondaire" ou "Secondary" fait référence au second connecteur IDE de votre carte
mère. C'est le connecteur IDE2 de votre BE6.
♦ Deux disques durs (ou autres périphériques IDE/ATAPI) peuvent être connectés par
connecteur :
Il est fait référence au premier disque dur en tant que "Maître" ou "Master",
Il est fait référence au second disque dur en tant qu'"Esclave" ou "Slave".
♦ Pour des raisons de performances, nous vous recommandons fortement de ne pas
installer un lecteur CD-ROM sur le même canal IDE que le disque dur. Autrement, les
performances sur ce canal peuvent être diminuées, et cela aux dépens de votre disque
dur (le taux de perte en performances dépend essentiellement de celles de votre CD-
ROM).
BE6
NOTE
Une nappe pour disques durs IDE est
composée de 40 câbles et fournit la
connectique nécessaire aux branchements
de deux disques durs IDE. Après avoir
connecté un bout de votre nappe sur
l'emplacement IDE1 (ou IDE2), connectez
les deux autres connecteurs à votre (vos)
disque dur (ou CD-ROM, LS-120, etc....)
Avant d'installer un disque dur IDE, vous
