T AI18
M
AO2
DO15
DO12

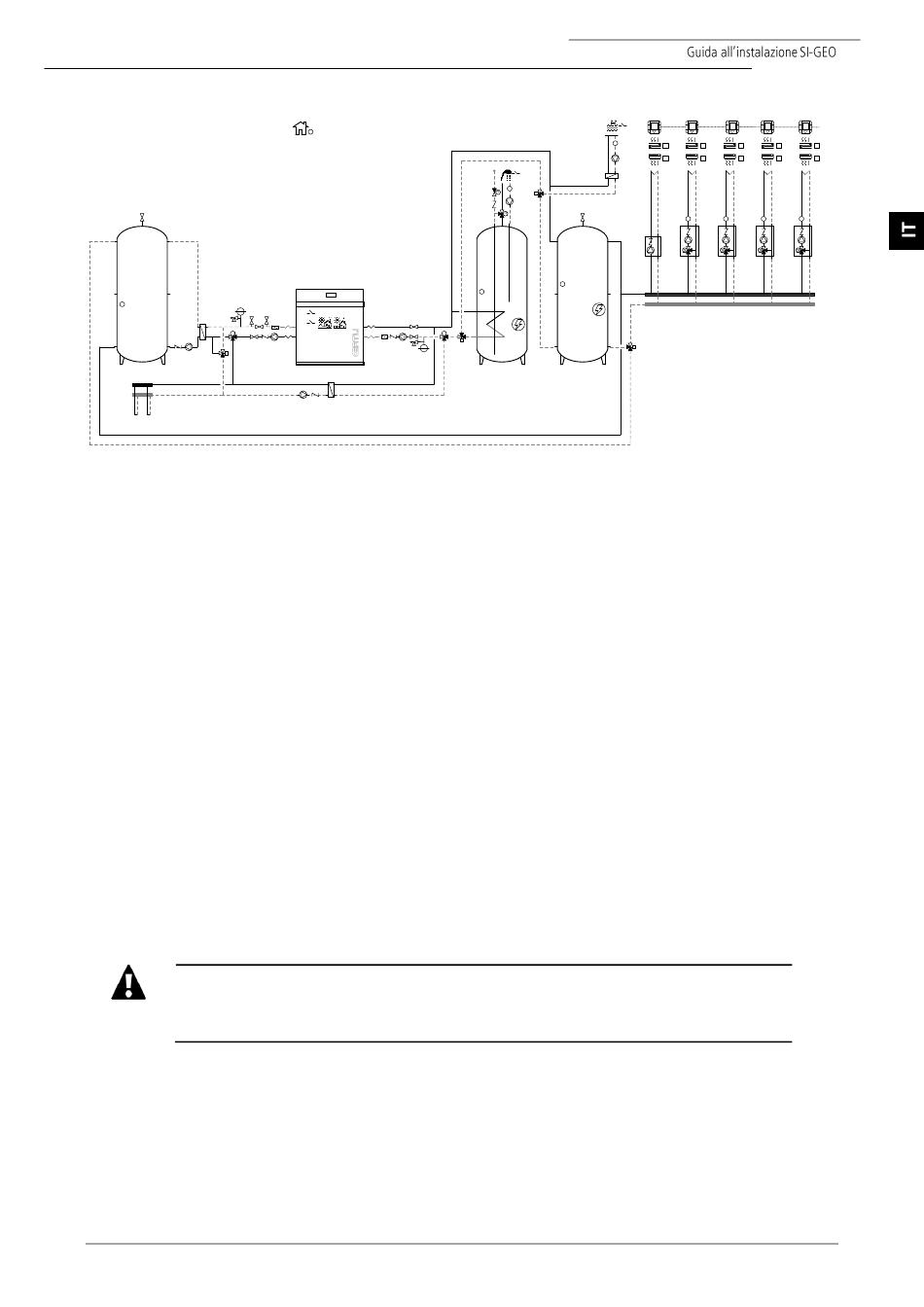

Figura 1.11. Schema di collegamento mediante un unico accumulatore di inerzia (modelli SI-GEO).
Istruzioni di installazione
Per effettuare il collegamento del circuito di riscaldamento / raffreddamento tenere presente le seguenti indicazioni.

Installare un filtro antiparticolato nella conduttura di ritorno con una dimensione di maglia non superiore a 1 mm. Si
consiglia di installare valvole di non ritorno proprio davanti e dopo il filtro per facilitare la pulizia o la sostituzione.

Installare un gruppo di sicurezza (vaso di espansione + valvola di sicurezza) nell'aspirazione della pompa circolatoria per
proteggere il circuito da sovrapressioni.

Regolare la pressione del vaso di espansione in modo da garantire che il circuito sia pressurizzato in tutti i punti.

Installare una valvola di ritegno all'ingresso dell'acqua di rete per evitare ritorni di acqua calda dall'accumulatore di ACS alla
rete principale.

Se necessario, installare un gruppo di sicurezza (vaso di espansione + valvola di sicurezza) all'ingresso dell'acqua di rete per
evitare possibili sovrappressioni nell'accumulatore di ACS.

Se esiste il rischio di scottatura, si consiglia l'installazione di una valvola miscelatrice termostatica all'uscita di ACS.

Se la pressione massima della rete supera i 5 bar manometrici, è consigliabile installare un riduttore di pressione all'ingresso
della rete per evitare la sovrapressione nell'accumulatore di ACS.

4. Riempimento e svuotamento dei circuiti


Durante i lavori di installazione dei circuiti idraulici prestare particolare attenzione a non far cadere
liquidi sui componenti elettrici interni della pompa di calore, dal momento che potrebbero prodursi
PERICOLO!
danni personali dovuti a elettrocuzione e/o provocare un cattivo funzionamento dell'apparecchiatura.

4.1. Riempimento del circuito di produzione (riscaldamento, raffreddamento, ACS e piscina)

Per il riempimento del circuito, seguire i seguenti passaggi.
1. Aprire tutte le valvole dei circuiti di produzione.
Walter Meier (Klima Schweiz) AG
T AI20
DI1 EVU
DI2
AO2
M
DO2
DO1
DO14
DI4
AI19
T
DI3
T AI12 DO5
DO4
AI17
AI11 T
T
DO18
DI17
DO3
40
T DI5 T DI7 T DI9 T T DI11
T DI6 T DI8 T DI10 T T DI12
AI13 T AI14 T AI15 T AI16 T
DO7 DO8 DO9 DO10
DO6 AO3 AO4 AO5 AO5
DG1 SG2 SG3 SG4 SG5
DO16
FBus2
T DI13
T DI14
