12 Installation électrique
f Air ambiant
INFORMATION
Pour plus d'informations sur les raccordements de conduits
en combinaison avec un module EKVDX, reportez-vous au
guide de référence de l'installateur et de l'utilisateur de
l'unité EKVDX.
12 Installation électrique
MISE EN GARDE
Voir "2 Instructions
l'installateur" [ 4 4] pour vous assurer que l'installation est
conforme à toutes les normes de sécurité.
12.1 Spécifications électriques des
composants
Modèle 350 500
Alimentation
Tension
Fréquence
MCA (A) 1,56 2,08
MFA (A) 6 6
Moteur de ventilateur
P (kW) 0,08× 0,08×
2 2
FLA (A) 0,62× 0,83×
2 2
MCA Ampérage minimal du circuit
MFA Ampérage maximal du fusible
P Charge nominale du moteur
FLA Ampérage à pleine charge
REMARQUE
Lors de l'utilisation d'un disjoncteur actionné par courant
résiduel, veillez à utiliser un courant résiduel nominal de
300 mA de type haute vitesse.
REMARQUE
L'alimentation électrique DOIT être protégée avec les
dispositifs de sécurité requis, c'est-à-dire un commutateur
principal, un fusible à fusion lente sur chaque phase et un
disjoncteur de fuite à la terre conformément à la législation
en vigueur.
REMARQUE
Voir le cahier de données techniques pour plus de détails.
12.2 Spécifications concernant les
fusibles et fils non fournis
Câblage d'alimentation
Fusibles fournis sur
place
Câble
Taille La taille du fil DOIT être conforme à la
Câblage de transmission
Câblage
Taille
Manuel d'installation et de fonctionnement
14
de sécurité spécifiques
650 800 1000 1500 2000
220~240 V ± 10%.
50/60 Hz
2,80 4,39 4,90 8,78 9,80
6 6 6 16 16
0,106 0,21× 0,21× 0,21× 0,21×
×2 2 2 4 4
1,12× 1,76× 1,96× 1,76× 1,96×
2 2 2 4 4
6 A/16 A
H05VV-U3G
législation en vigueur.
Câble gainé (2 fils)
0,75~1,25 mm²
Précautions
Si vous connectez plusieurs fils au câblage de l'alimentation
électrique, utilisez un câble de calibre 2 mm² (Ø1,6 mm).
En cas d'utilisation de 2 fils électriques d'un calibre supérieur à
2 mm² (Ø1,6 mm), branchez la ligne à l'extérieur du bornier de l'unité
conformément aux normes du matériel électrique. La branche DOIT
être gainée pour fournir un degré d'isolation égal ou supérieur au
câblage de l'alimentation électrique lui-même.
Maintenez le courant total du câblage croisé entre les unités
intérieures à moins de 12 A.
Ne raccordez PAS des câbles de calibre différent à une même borne
de terre. Des connexions desserrées peuvent réduire la protection.
de
Pour le câblage du contrôleur, reportez-vous au manuel d'installation
du contrôleur livré avec celui-ci.

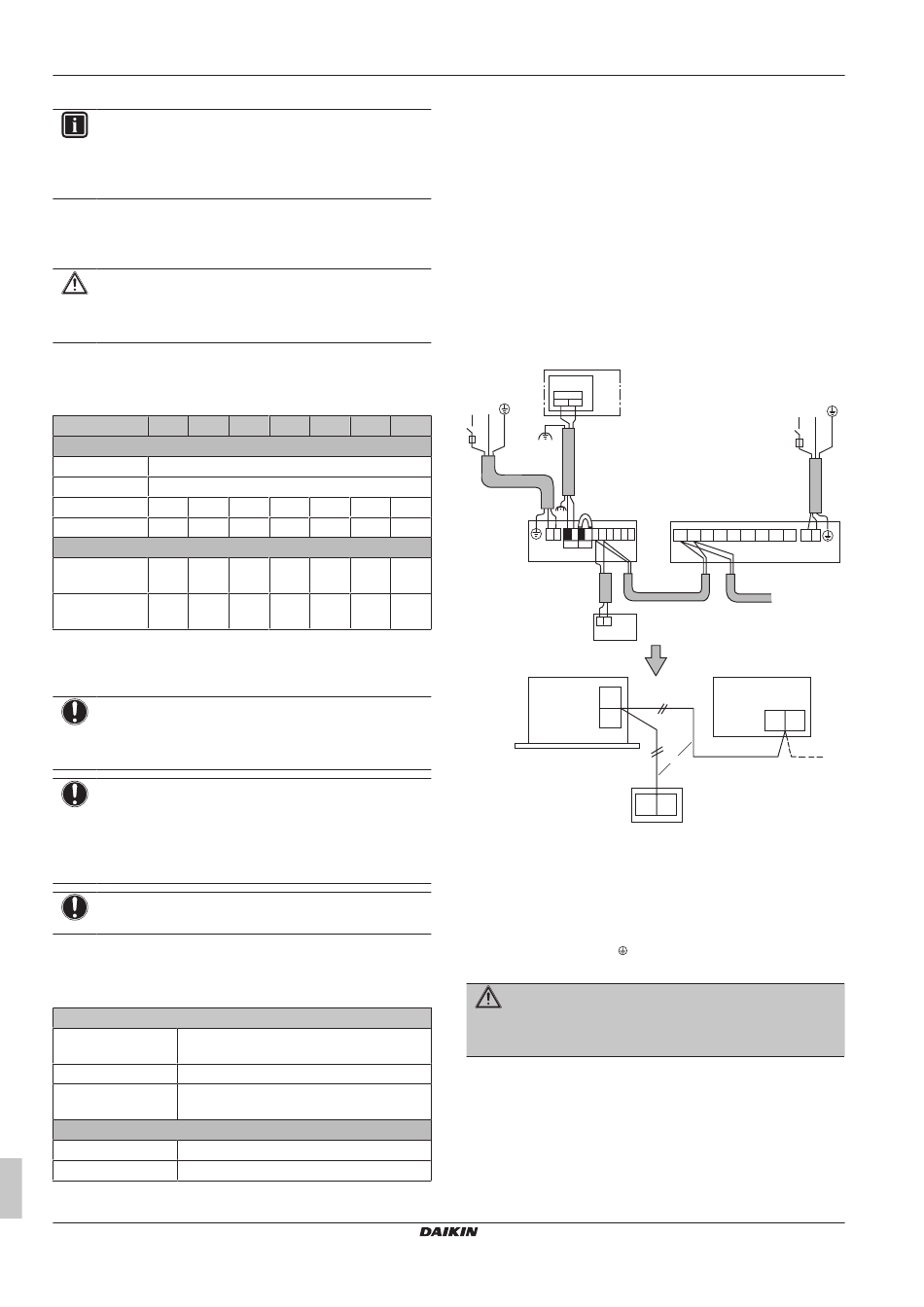

Exemple de câblage
a
b
d
Out
1 2
L N
L N 1 2 1
c
e
VRV
a Unité extérieure/unité BS
b Coffret électrique
c Unité intérieure
d Alimentation électrique 220-240 V~50/60 Hz
e Contrôleur pour VRV
f Câblage de transmission
g Contrôleur pour VAM
Utilisez un câble blindé pour le câblage de transmission. Mettez le
blindage du câble blindé à
avec la rondelle en C.
AVERTISSEMENT
Le VAM et l'unité intérieure EKVDX DOIVENT partager les
mêmes dispositifs de sécurité électrique et la même
alimentation.
VRV HRV
2 P2 P1 F1 F2 JC J1
P1 P2 F1 F1 T1 T1
P1
P2
HRV
f
P1 P2
g
au niveau de la vis de mise à la terre,
VAM350~2000J8VEB
Unité de ventilation à récupération de chaleur
4P664011-1 – 2021.08
d
L N
J2 J3 L N
f
P1 P2
