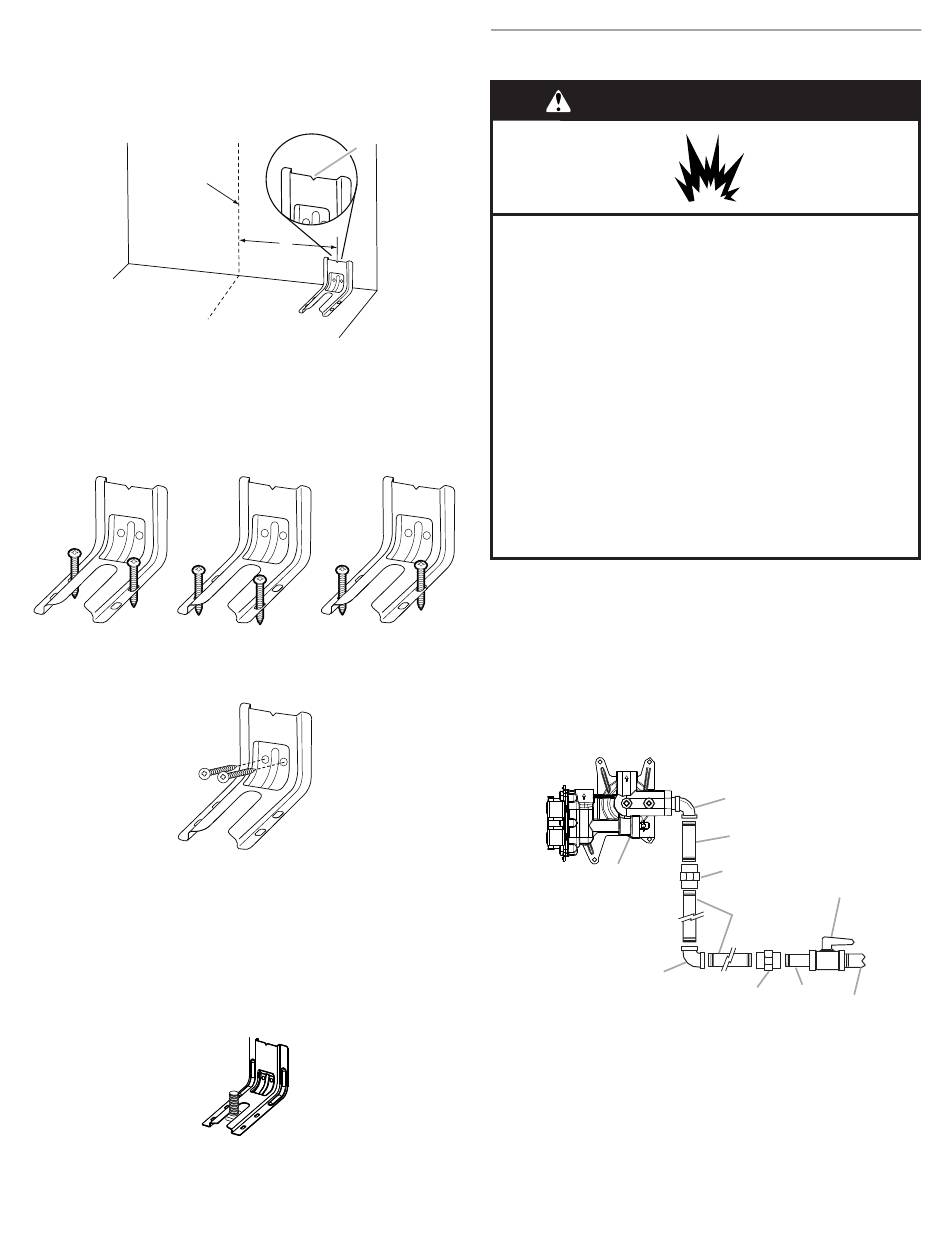

3. Déterminer et marquer l'axe central de l'espace à découper.
Le montage peut être effectué du côté gauche ou droit de la
découpe. Positionner la bride de montage contre le mur dans
l'ouverture à découper de façon à ce que l'encoche en V de
la bride se trouve à 12⁹⁄₁₆" (31,9 cm) de l'axe central, tel
qu'illustré.
Axe central
⁹⁄₁₆
A. 12 " (31,9 cm)
B. Encoche en V de la bride
4. Percer deux trous de ¹⁄₈" (3 mm) qui correspondent aux trous
de la bride selon la méthode de montage déterminée. Voir les
illustrations suivantes.
Montage au plancher
Positionnement Positionnement
par l'arrière par l'avant
Montage mural
5. À l'aide du tournevis Phillips, monter la bride antibasculement
sur le mur ou sur le plancher avec les deux vis n° 12 x 1⁵⁄₈"
fournies.
6. Rapprocher suffisamment la cuisinière de l'ouverture pour
permettre le raccordement électrique et le raccordement final
au gaz. Retirer la base d'expédition, le carton ou le panneau
de fibres dur de sous la cuisinière.
7. Placer la cuisinière dans son emplacement final en s'assurant
que le pied de nivellement arrière glisse dans la bride
antibasculement.
8. Déplacer la cuisinière vers l'avant sur la base de sa boîte
d'expédition, sur une planche en carton ou en matériau de
fibres dur pour poursuivre l'installation de la cuisinière à l'aide
des instructions d'installation suivantes.
B
A
En diagonale
(2 options)
Raccordement à la canalisation de gaz
AVERTISSEMENT
Risque d'explosion
Utiliser une canalisation neuve d'arrivée de gaz
approuvée par la CSA International.
Installer un robinet d'arrêt.
Bien serrer chaque organe de connexion de la
canalisation de gaz.
En cas de connexion au gaz propane, demander à une
personne qualifiée de s'assurer que la pression de gaz
ne dépasse pas 36 cm (14 po) de la colonne d'eau.
Par personne qualifiée, on comprend :
le personnel autorisé de chauffage,
le personnel autorisé d'une compagnie de gaz, et
le personnel d'entretien autorisé.
Le non-respect de ces instructions peut causer
un décès, une explosion ou un incendie.
Raccordement typique à une canalisation rigide
On doit utiliser une combinaison de raccords pour raccorder la
cuisinière à la canalisation de gaz existante. La configuration de
connexion sera variable, selon les caractéristiques de la
canalisation d'alimentation (type, taille et position).
1. Sur chaque connexion filetée, appliquer un composé
d'étanchéité résistant au propane.
2. Utiliser une clé pour serrer tous les raccords entre la
cuisinière et la canalisation de gaz.
A
J
A. Détendeur
B. Coude à 90° (avec
filetage mâle de ½")
C. Raccord droit
D. Raccord
E. Tuyau de fer noir
B
C
D
F
E
I
H
G
F. Robinet d'arrêt manuel
G. Tuyau de gaz ½" ou ¾"
H. Raccord droit
I. Raccord
J. Coude à 90°
27
