INFOSEC E4 LCD Pro TM 10k Manuel Utilisateur page 8

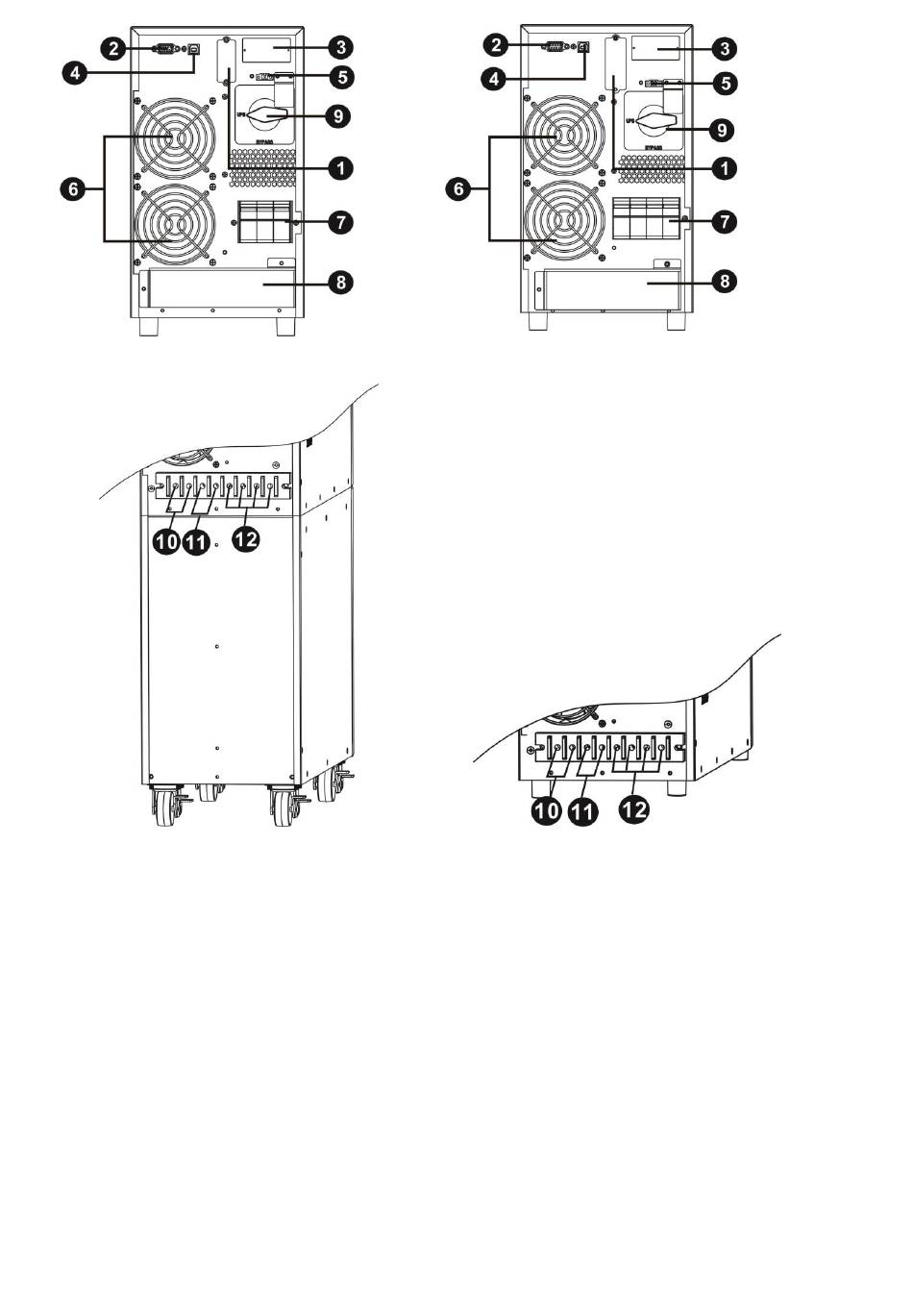

Schéma 4 : Face arrière E4 LCD Pro TM 10k S
Schéma 6 : Bornier entrée sortie E4 LCD Pro TM
10k/15k/20k TM
1. Connecteur de batterie externe
2. Port de communication RS232
3. Slot intelligent SNMP / AS 400
4. Port de communication USB
5. Commande d'arrêt d'urgence EPO
6. Ventilateur de refroidissement
INFOSEC UPS SYSTEM – 15, Rue du Moulin – 44880 Sautron – France – www.infosec-ups.com
7
Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 11 16 AA XX 201 07
Schéma 5 : Face arrière E4 LCD Pro TM 15k S / 20k S
Schéma 7 : Bornier entrée sortie E4 LCD Pro
10k S / 15k S / 20k S
8. Disjoncteur d'alimentation
9. Bornier entrée sortie (schéma 6/7 pour les détails)
10. Commutateur de by-pass manuel pour entretien
11. Borne de sortie
12. Borne de terre
13. Borne d'entrée secteur
