Dimensions De L'unité; Dégagements Pour L'installation - GE UUY60ZGDAA Instructions D'installation

Instructions d'installation

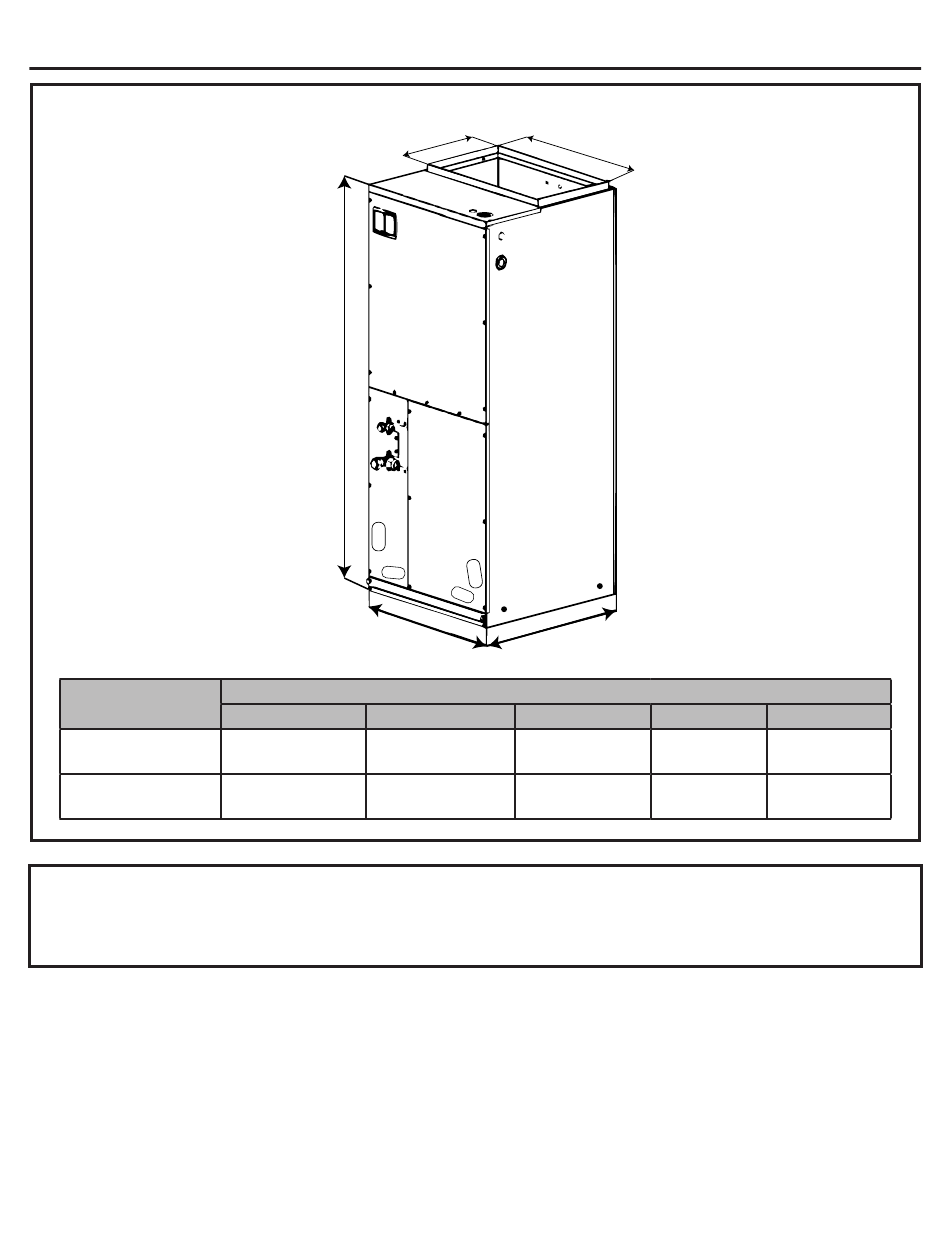

Dimensions de l'unité
Modèle
UUY24ZGDAA
UUY36ZGDAA
UUY48ZGDAA
UUY60ZGDAA
Dégagements pour l'installation
Un dégagement de 24 po est nécessaire pour le retrait du filtre, du serpentin ou du ventilateur et l'accès de service.
L'unité de traitement d'air peut être installée dans un placard doté d'un double fond pour former un plénum de reprise
d'air, ou installée avec un plénum de reprise d'air sous l'unité.
8
H
Dimension
W D
21-1/4(540) 21-1/4(540)
24-3/4(630) 21-1/4(540)
A
B
W D
H
48-1/4(1224)
57(1448)
A B
11-5/8(295) 20(508)
11-5/8(295) 20(508)
31-5000486 Rev. 2
