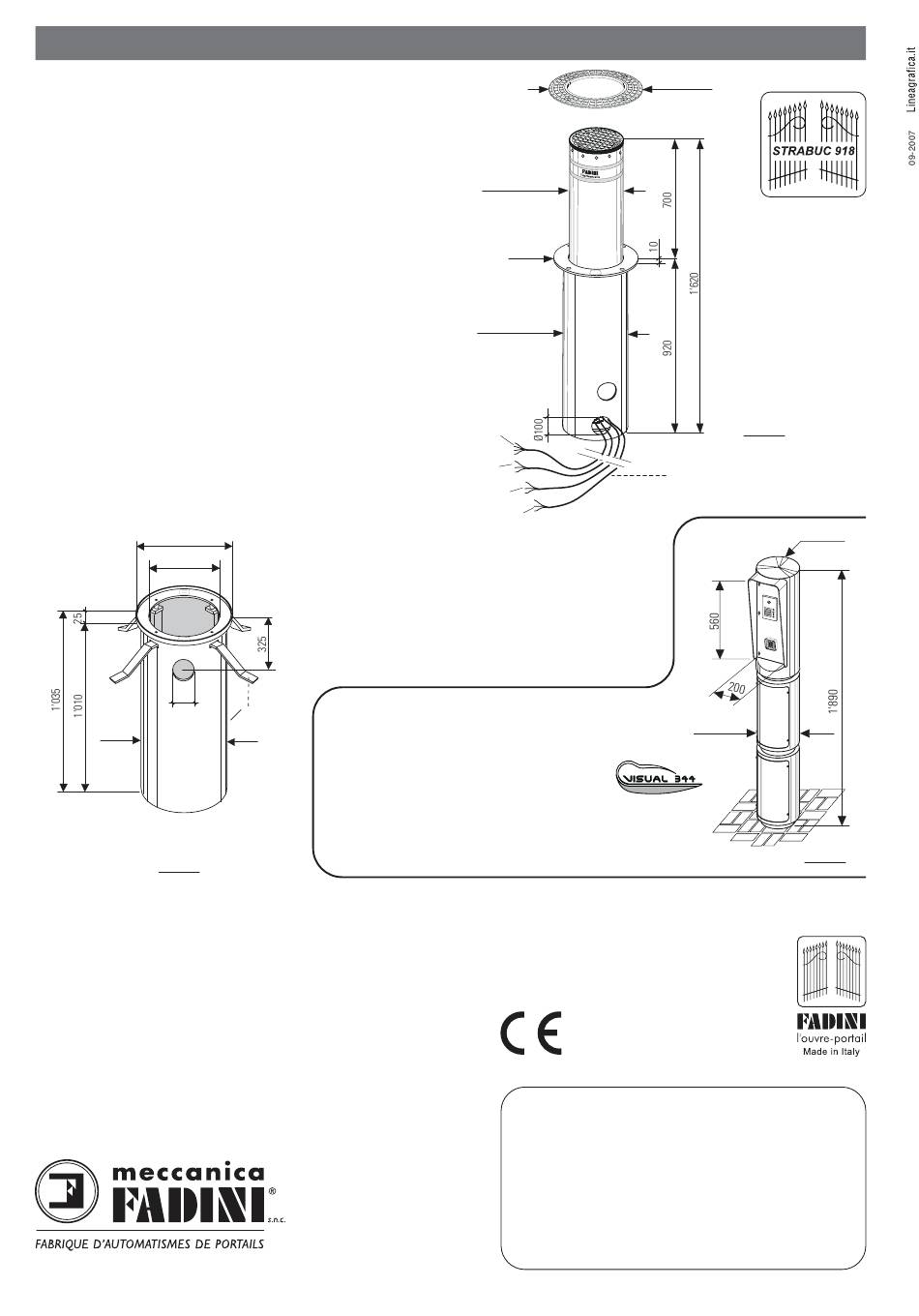

fadini STRABUC 918 Notice D'instructions page 16

DATI TECNICI STRABUC 918
DONNEES TECHNIQUES STRABUC 918
MOTEUR ELECTRIQUE
Puissance fournie .............................................................0,25KW (0,33CV)
Puissance absorbée..........................................................330W
Tension d'alimentation.....................................................230V±10%
Fréquence .........................................................................50Hz
Courant absorbé ...............................................................1,8A
Service intermittent..........................................................S3
CENTRALE HYDRAULIQUE
Pompe hydraulique ...........................................................P10
Pression de service...........................................................2 MPa (20bar)
Température de travail.....................................................-20°C +80°C
Huile hydraulique type .....................................................OIL A15 by AGIP
Degré de protection..........................................................IP54
VERIN HYDRAULIQUE
Diamètre vérin ..................................................................30 mm
Diamètre tige....................................................................16 mm
Course utile tige ...............................................................740 mm
Temps de sortie tige.........................................................6 sec.
Force de poussée étalonnée ............................................18 daN
PERFORMANCES
Cycle de service 6s ouverture - 30 s pause - 6s fermeture
Temps cycle complet .......................................................42 secondes
Cycles complets Ouverture Pause Fermeture ..................N°85/heure
Cycles annuels (avec 8 heures de service par jour) .........N° 250˙000
Poids complet Strabuc 918...............................................128Kg
Degré de protection - Strabuc 918...................................IP67
Alimentation LED..............................................................230V 50Hz
Petit feux à LED ................................................................24V
Borne peinte RAL 1028 - JAUNE MELON -
Matériau borne.................................................................Acier Fe360 / Inox AISI 304
Ø462
Ø345
STRABUC
ø80
ø405
COFFRAGE PERDU
- à sceller dans le ciment -
FIG. 26
AVERTISSEMENT
- Avant de procéder à l'installation, faire une analyse de risques et placer des dispositifs conformément aux Normes de sécurité EN 12445 et EN 12453.
- Débarrassez-vous des emballages tels que cartons, nylon, mousse de polyéthylène,.. auprès d'une entreprise spécialisée dans la collecte sélective
- Si vous devez retirer l'actionneur, ne coupez pas les fils électriques
- Disjonctez le circuit électrique principal avant d'ouvrir le couvercle de la boîte de dérivation du câble électrique.
- L'automatisme doit être entièrement branché mise à la terre à l'aide du câble électrique jaune/vert.
CONTROLE ET ENTRETIEN:
Pour garantir le parfait fonctionnement de l'installation, conforme aux règlements de sécurité,
vous devez faire accomplir le contrôle et les opérations d'entretien nécessaires de toute
l'installation, automation, appareils électronique montés et câblages, par du personnel
technique qualifié.
- Automation hydraulique: contrôle d'entretien tous les 6 mois.
- Appareils électroniques et systèmes de sécurité: un contrôle d'entretien tous les mois.
Le concept de MECCANICA FADINI se fonde toujours sur la garantie de la qualité des produits
et sur l'existence d'un système de CONTROLE TOTAL DE LA QUALITE, afin de garantir des
niveaux de qualité durables et la mise aux normes européennes constante, grâce à un
incessant processus d'amélioration.
Via Mantova, 177/A - 37053 Cerea (Verona) Italy
Tel. +39 0442 330422 r.a. - Fax +39 0442 331054
e-mail: info@fadini.net - www.fadini.net
COFFRAGE PERDU - à sceller dans le ciment - fig. 26
Matériau .................................................Tôle en acier "FE"
Traitement ..............................................Cataphorèse
Epaisseur tôle calandrée ........................1,5mm
Epaisseur bride de fixation.....................10mm
N° 4 Boulons de fixation des pattes. .....M10x35
N° 4 Rondelles. ......................................Ø10
N° 4 Pattes de fixation...........................plateau 40x10
Poids complet .........................................25Kg
DONNEES TECHNIQUES VISUAL 344 - fig. 27
= 40x10
Matériau .............................................Acier Fe 360
Matériau Panneau ..............................Aluminium
Hauteur chaque module base.............542mm
Hauteur avec 3 modules .....................1˙890mm
Poids....................................................70Kg
Degré de Protection ............................IP53
Couleur................................................RAL 7016 Gris anthracite
Résistance aux chocs..........................5˙000 J (500Kg à 1 m)
, retirez-les de la claque à bornes en desserrant les vis de serrage qui se trouvent dans la boîte de dérivation.
Ø 275
épaisseur 4 mm
Ø 425
STRABUC
Ø 325
épaisseur 6 mm
1
2
3
4 (facultative)
MARQUE EUROPEENNE QUI CERTIFIE LA
CONFORMITE AUX QUALITES ESSENTIELLES
REQUISES PAR LES DIRECTIVES 98/37/CE
Espace réservé au installateur
Le fabricant se réserve le droit de modifier ce manuel d'instructions sans préavis et
décline toute responsabilité en cas d'erreurs et ou préjudices matériels ou personnels.
Ø 450
FIG. 25
Groupe de 4 Câbles électriques
longueur 10 mètres chacun
ø 275
1
2 3
4
5 6
7 8
9
R 0
F A D F A D I N I I N I E
ø 275
FIG. 27
®
