INSTRUCTIONS : Poulie de Tension Compact 200 Cod: DYN 66.1.01
Date : 18/02/2016 Révision: 01
Pour détecter un relâchement ou même une rupture du câble, la poulie de tension Compact intègre un contact
électrique (10). Ce contact (10) doit être connecté à la ligne de sécurité de l'installation.
En cas de relâchement ou rupture du câble, le contact (9) sera activé par la pièce Actionneur contact de
relâchement (9) (voir Figure 21) en assurant l'arrêt de la machine de traction.
Remarque : La poulie de tension Compact permet de monter le contact (9) aussi bien sur le support vertical de
droite que sur celui de gauche.
2.6 RE-TENSION DU CÂBLE
Si s'est produit un relâchement du câble, il faudra le retendre.
Si l'on ne monte pas le tenseur de câble (15) (DIN 1480 M6), il faudra serrer les écrous de compression du ressort
(5) jusqu'à ce que la pièce Actionneur contact de relâchement (8) arrive à sa position maximale . Il faut rappeler
que le processus de serrage des écrous (5) doit se faire en alternant l'un et l'autre.
Une fois qu'on libère la tension du câble du limiteur, il faut retirer les serre-câbles (14) qui amarrent ce câble à la
fixation limiteur de la barre de commande extensible (13). Ensuite, on répète l'opération d'appliquer de la tension à
l'extrémité libre .
Après, il faudra fixer le câble à l'aide de serre. Enfin, on dévisse les écrous (5) comme cela est expliqué dans le
paragraphe 2.4.
3 CONSEILS
Positionner la poulie de tension Compact dans l'installation de manière que le câble forme un angle de
90º avec le couvercle supérieur (7) .
Appliquer une tension suffisante au câble du limiteur préalablement fixé avec des serre-câbles à la
fixation limiteur de la barre de commande extensible (13).
4 PLANS DE L'ENSEMBLE
Les plans suivants sont incorporés à la suite.
DYN 66.C001.00
DYN 66/1.C001.00
DYN 66/1.C002.00
Note: Ce manuel présente une information partielle des instructions d'utilisation et de maintenance. Le manuel complet est disponible
dans la zone clients du site Internet de Dynatech; http://customers.dynatech-elevation.com/

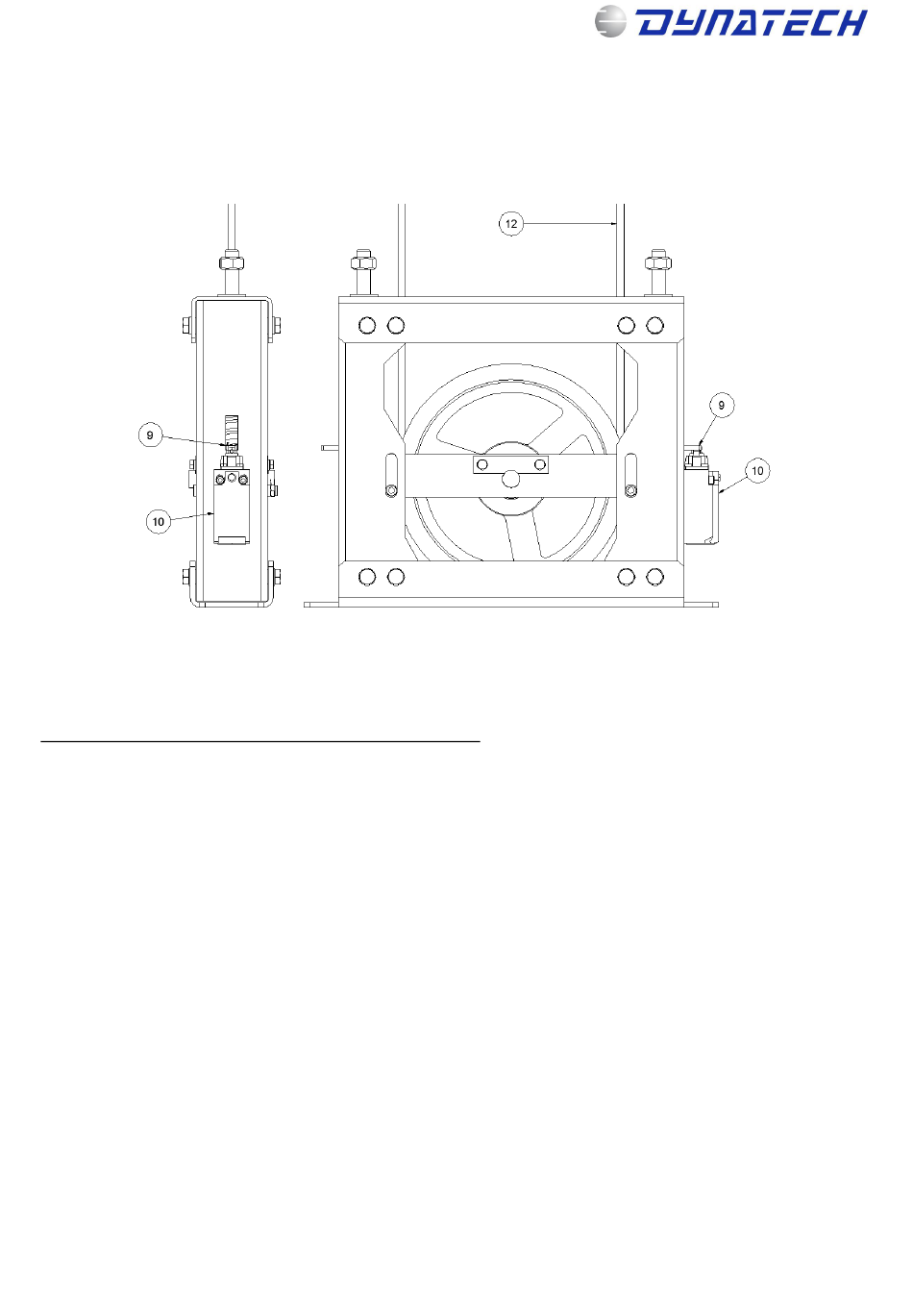

Figure 21: Relâchement du câble
5
