INSTRUCTIONS: Poulie de Tension Compact 120 & 126 Cod: DYN 66.2.02
Date : 17/03/2015 Révision: 02
2.6.
RE-TENSION DU CÂBLE
Si s'est produit un relâchement du câble, il faudra le retendre.
Si l'on ne monte pas le tenseur de câble (15) (DIN 1480 M6), il faudra serrer les écrous de compression du ressort
(5) jusqu'à ce que la pièce Actionneur contact de relâchement (8) arrive à sa position maximale . Il faut rappeler
que le processus de serrage des écrous (5) doit se faire en alternant l'un et l'autre.
Une fois qu'on libère la tension du câble du limiteur, il faut retirer les serre-câbles (14) qui amarrent ce câble à la
fixation limiteur de la barre de commande extensible (13). Ensuite, on répète l'opération d'appliquer de la tension à
l'extrémité libre comme cela est expliqué dans la Figure 13 du paragraphe 2.3.
Après, il faudra fixer le câble à l'aide de serre-câbles de la même manière que l'explique la Figure 14 du
paragraphe 2.3. Enfin, on dévisse les écrous (5) comme cela est expliqué dans le paragraphe 2.4.
3. CONSEILS
Positionner la poulie de tension Compact dans l'installation de manière que le câble forme un angle de
90º avec le couvercle supérieur (7).
Appliquer une tension suffisante au câble du limiteur préalablement fixé avec des serre-câbles à la
fixation limiteur de la barre de commande extensible (13).
4. PLANS DE L'ENSEMBLE
Les plans suivants sont incorporés à la suite.
DYN 66.C002.03
DYN 66/1.C001.00
DYN 66/1.C003.00
Note: Ce manuel présente une information partielle des instructions d'utilisation et de maintenance. Le manuel complet est disponible
dans la zone clients du site Internet de Dynatech; http://customers.dynatech-elevation.com/

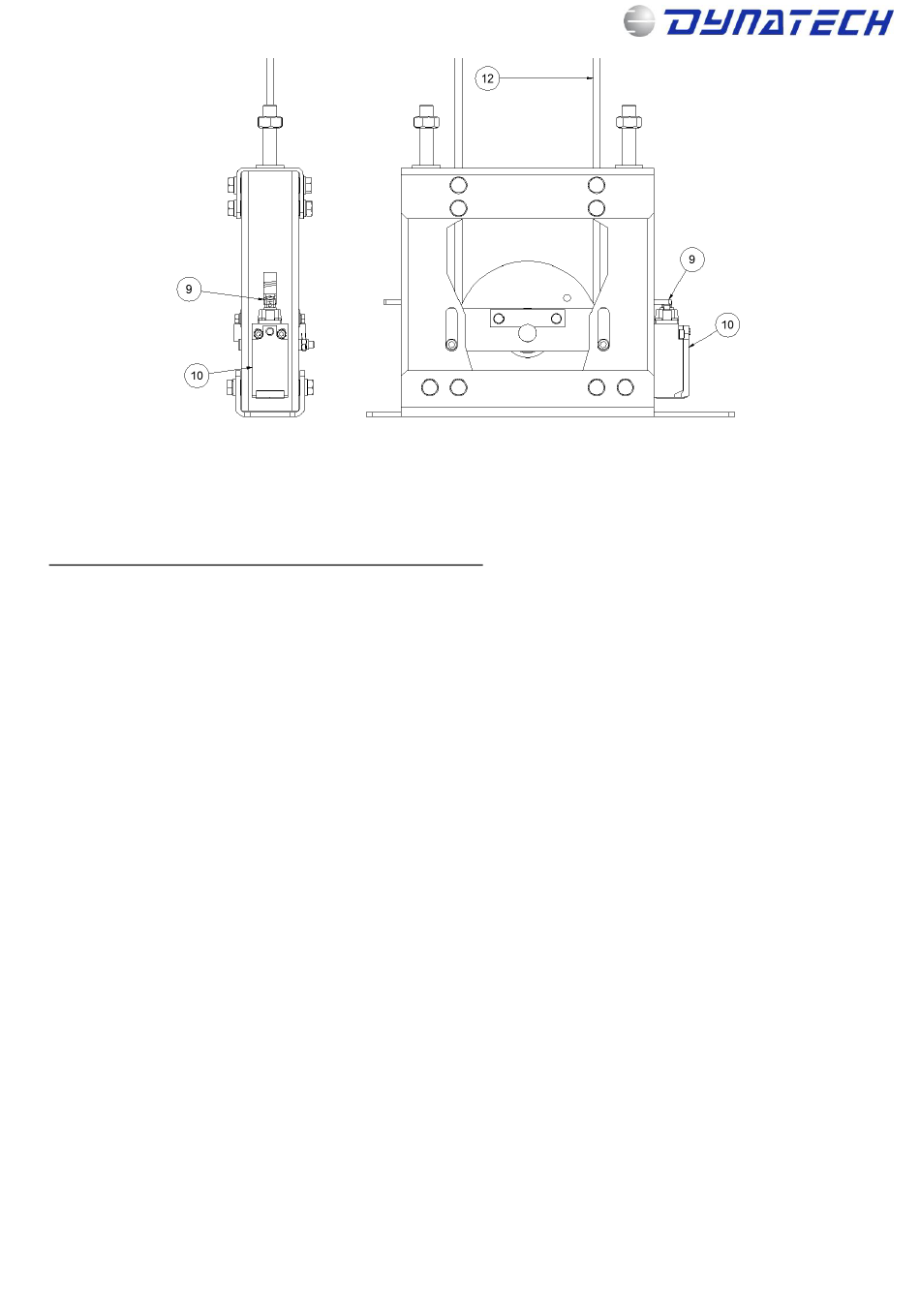

Figure 21: Relâchement du câble
