INSTRUCTIONS : Poulie de Tension Compact 200 Cod: DYN 66.1.01
Date : 18/02/2016 Révision: 01
2.2.1
ADAPTATEUR À GUIDE COMPACT
La poulie de tension Compact peut être également fixée au guide grâce au montage d'un adaptateur.
2.3 MONTAGE DU CÂBLE DU LIMITEUR
Une fois que la poulie de tension Compact est fixée, on procède à l'assemblage du câble du limiteur (12) sur la
propre poulie de tension.
On introduit l'extrémité qui est libre de l'un des brins du câble par les orifices situés dans le support supérieur (7).
L'extrémité du câble doit passer entre la gorge de la poulie (2) et l'anti-sortie (8), en entourant la poulie (2), en
continuant jusqu'à l'autre anti-sortie (8) et en ressortant par l'orifice opposé à celui où l'on a introduit le brin.
Ensuite, l'extrémité libre du câble qui a été passé par la poulie de tension doit être passée par la fixation limiteur de
la barre de commande extensible (13). C'est très important d'appliquer une tension sur l'extrémité du câble (12),
au moment de monter les serre-câbles (14) qui fixera le câble à la fixation du limiteur de la barre de commande
extensible (13).
2.4 TENSION DU CÂBLE
Avant de procéder à la tension du câble, vous devez vérifier que les serre-câbles sont montés correctement.
Pour tendre le câble, il faut dévisser les écrous de compression du ressort (5). Pour procéder à cette opération, il
est conseillé de dévisser les deux écrous pratiquement à la fois. C'est-à-dire qu'il faut alterner le processus de
dévissage de chaque écrou pour que les deux ressorts de tension du câble (3) soient libérés en même temps, la
poulie (2) descendant uniformément et le câble (12) se tendant.
Au fur et à mesure que les écrous (5) se dévissent, le câble du limiteur (12) se tend. Il faut dévisser les écrous (5)
jusqu'à ce que les ressorts soient libérés complètement. Il est conseillé de laisser ces écrous (5) montés au bout
des tiges de compression du ressort (4) comme le montre la Figure 19.
Note: Ce manuel présente une information partielle des instructions d'utilisation et de maintenance. Le manuel complet est disponible
dans la zone clients du site Internet de Dynatech; http://customers.dynatech-elevation.com/

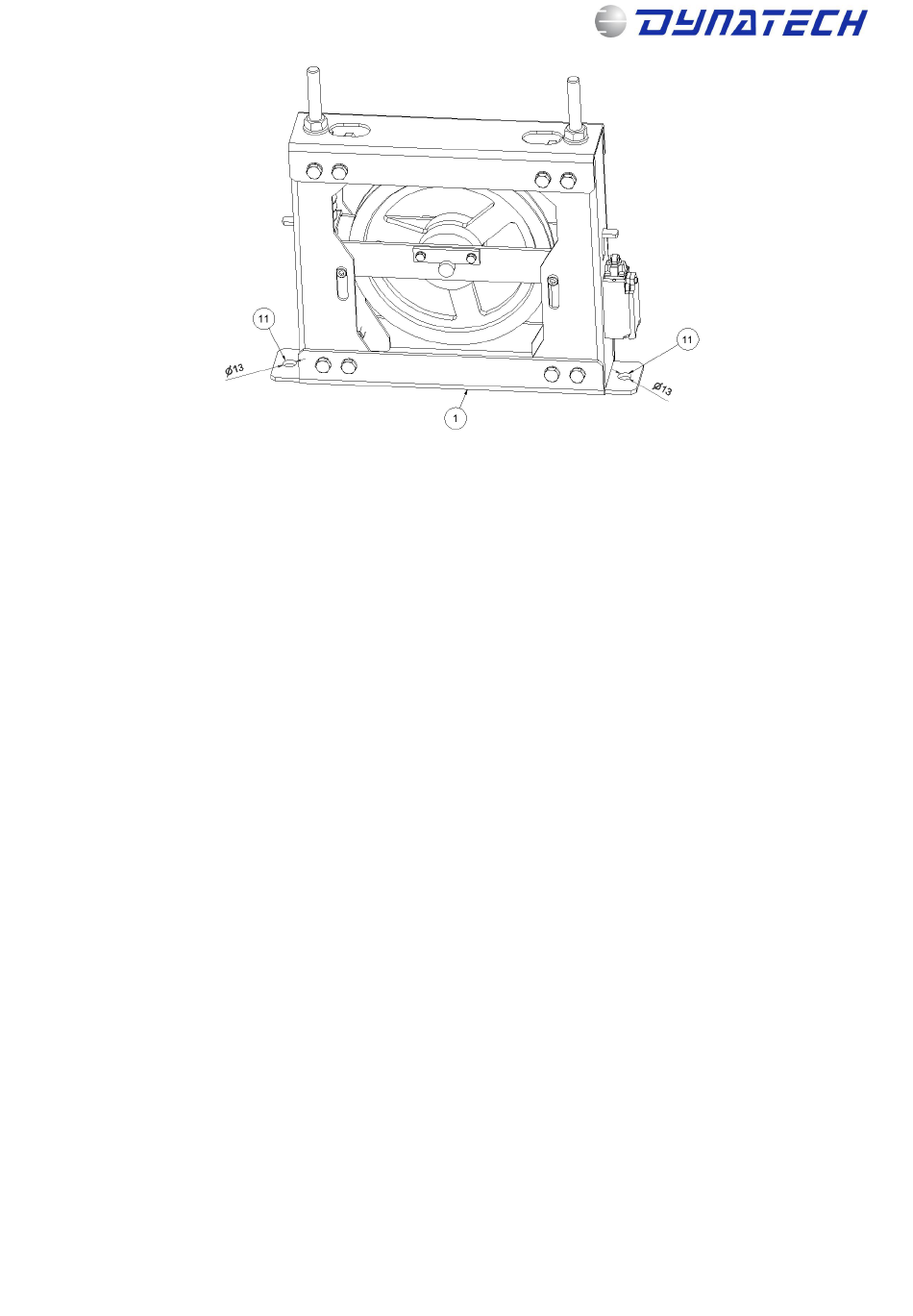

Figure 3: Points de fixation de la poulie de tension Compact
3
