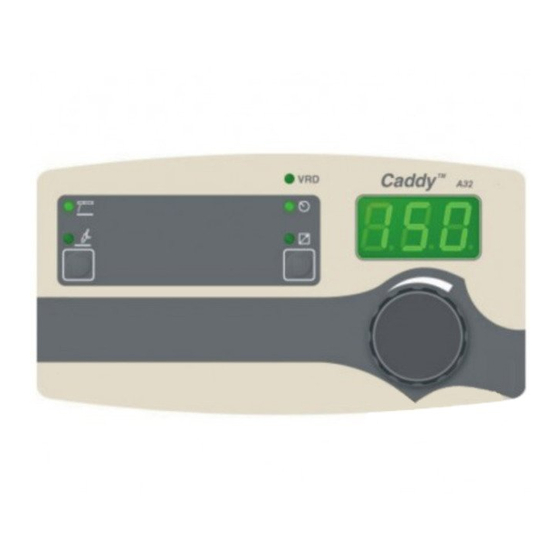

- Page 1 Caddy® A32, A33, A34 Manuel d'instructions 0460 449 276 FR 20130703 Valid for: from program version 1.35P...
-
Page 2: Table Des Matières
MÉMOIRE DES PARAMÈTRES DE SOUDAGE..........12 CODES D’ERREUR .................... 13 Généralités......................13 Liste des codes d’erreur..................13 Description des codes d’erreur ................13 NUMÉROS DE COMMANDE ..................15 Sous réserve de modifications techniques sans avertissement préalable. 0460 449 276 © ESAB AB 2013... -
Page 3: Introduction
Affichage de la fonction VRD (tension réduite de circuit ouvert) La valeur mesurée qui s'affiche à l'écran pour le courant de soudage A constitue une valeur moyenne arithmétique = valeur moyenne rectifiée. 0460 449 276 - 3 - © ESAB AB 2013... -
Page 4: Panneau De Commande A33
Affichage de la fonction VRD (tension réduite de circuit ouvert) La valeur mesurée qui s'affiche à l'écran pour le courant de soudage A constitue une valeur moyenne arithmétique = valeur moyenne rectifiée. 0460 449 276 - 4 - © ESAB AB 2013... -
Page 5: Panneau De Commande A34
Affichage de la fonction VRD (tension réduite de circuit ouvert) La valeur mesurée qui s'affiche à l'écran pour la tension V de l'arc et le courant de soudage A constituent une valeur moyenne arithmétique = valeur moyenne rectifiée. 0460 449 276 - 5 - © ESAB AB 2013... -
Page 6: Soudage Mma
La fonction Hot start augmente, pendant un délai réglable, le courant de soudage au démarrage, L’intensité se règle à l’aide du bouton. Elle réduit le risque d’une fusion incomplète au début du soudage. 0460 449 276 - 6 - © ESAB AB 2013... -
Page 7: Fonctions Masquées - Soudage Mma
35 V, un message d'erreur (16) s'affiche et le processus de soudage est bloqué tant que le message est à l'écran. Contacter un technicien agréé ESAB pour activer cette fonction. Fonctions masquées – soudage MMA Le panneau de commande comprend des fonctions masquées. - Page 8 Le soudage par gouttes peut être utilisé avec les électrodes inoxydables. Cette technique implique que l'arc s'amorce et s'éteint alternativement pour permettre un meilleur contrôle de l'apport de chaleur. Pour éteindre l'arc, il suffit de soulever légèrement l'électrode. 0460 449 276 - 8 - © ESAB AB 2013...
-
Page 9: Soudage Tig
Pour un « Live TIG-start », l’électrode tungstène est mise en contact avec la tôle. L’arc se déclenche à un niveau d’intensité limité au moment où l’électrode est écartée. Panneau actif Le paramétrage s'effectue via le panneau de commande. 0460 449 276 - 9 - © ESAB AB 2013... -
Page 10: Fonctions Tig Masquées
35 V, un message d'erreur (16) s'affiche et le processus de soudage est bloqué tant que le message est à l'écran. Contacter un technicien agréé ESAB pour activer cette fonction. Fonctions TIG masquées Le panneau de commande comprend des fonctions masquées. - Page 11 Dans un système sans signal de déclenchement, le paramètre « S » peut servir à lancer automatiquement le préchauffage. AVERTISSEMENT Quand le paramètre « S » est en position « 1 », une tension constante sur la sortie soudage. La diode VRD clignote pour l’indiquer. 0460 449 276 - 11 - © ESAB AB 2013...
-
Page 12: Mémoire Des Paramètres De Soudage
Pour basculer d’un jeu de paramètres mémorisé à l’autre, appuyez sur le bouton La mémoire des paramètres possède une batterie de secours qui permet de conserver les paramètres lorsque la machine est hors tension ou débranchée. 0460 449 276 - 12 - © ESAB AB 2013... -
Page 13: Codes D'erreur
Interférences graves sur le bus CAN. Action : Vérifiez que les unités connectées au bus CAN ne sont pas défectueuses. Vérifiez les tableaux. Si le problème persiste, appelez le service technique. 0460 449 276 - 13 - © ESAB AB 2013... - Page 14 Le contenu de la mémoire existante est incorrect. Les données par défaut seront utilisées. Mesure à prendre : Mettez l’alimentation secteur hors tension de manière à la réinitialiser. Si le problème persiste, appelez le service technique. 0460 449 276 - 14 - © ESAB AB 2013...
-
Page 15: Numéros De Commande
NUMÉROS DE COMMANDE NUMÉROS DE COMMANDE Ordering no. Denomination 0460 250 883 Control Panel Caddy™ A32 0460 250 888 Control Panel Caddy™ A33 0460 250 885 Control Panel Caddy™ A34 0460 449 276 - 15 - © ESAB AB 2013... - Page 16 0460 449 290 Instruction manual LV 0460 449 291 Instruction manual SI 0460 449 292 Instruction manual LT 0460 449 293 Instruction manual CN Instruction manuals and the spare parts list are available on the Internet at www.esab.com 0460 449 276 - 16 - © ESAB AB 2013...
