Sommaire des Matières pour ABB CP435
- Page 1 CP435 Manuel d’installation et d’utilisation Français ABB, 1SBC159108M0301 2008-09...
- Page 2 Numéro de document : ABB, 1SBC159108M0301 Veuillez lire l’intégralité du manuel d’installation avant d’installer et d’utiliser cet équipement. Seul un personnel qualifié est autorisé à installer, utiliser et réparer cet équipement. ABB ne pourra être tenue responsable pour tout équipement modifié, altéré ou rénové.
-
Page 3: Table Des Matières
Tests d’évaluation des performances et des fonctions ....20 Configuration des paramètres de communication ...... 20 Calibrage de l’écran tactile............21 Téléchargement d’une application..........22 Chargement d’une application ........... 23 Chargement/Téléchargement d’une recette ........ 25 6.10 Copie d’une application ............. 26 6.11 Mots de passe................27 ABB, 1SBC159108M0301... - Page 4 Sommaire ABB, 1SBC159108M0301...
-
Page 5: Mesures De Sécurité
– Le fournisseur ne garantit pas que le terminal opérateur est adapté à votre application particulière et n'endosse aucune responsabilité en ce qui concerne la conception, l'installation ou l'utilisation de votre produit. ABB, 1SBC159108M0301... -
Page 6: Source D'alimentation
– Le terminal opérateur et ses pièces doivent être recyclés conformément aux réglementations locales en vigueur. – Les composants suivants contiennent des substances susceptibles d’être dangereuses pour la santé et l’environnement : batterie au lithium, condensateur électrolytique et écran. ABB, 1SBC159108M0301... -
Page 7: Installation
Installation Installation Contenu de l’emballage La boîte contient les pièces suivantes : – Terminal opérateur CP435 – 6 fixations – Connecteur d’alimentation (connecté à la prise d’alimentation 24 V DC) – Manuel d’installation et d’utilisation (1SBC159108M0201) ABB, 1SBC159108M0301... -
Page 8: Spécifications Produit
Spécifications produit Spécifications produit Paramètre CP435 CP435 T-ETH Panneau avant, L x H x P 231,0 x 176,0 x 7,5 mm Profondeur de montage 45,8 mm Dimensions de découpe 220,8 x 165,8 mm Indice de protection de IP 65/NEMA 4X (utilisation en intérieur uniquement) la face avant Spécifications du pavé... - Page 9 Spécifications produit Paramètre CP435 CP435 T-ETH Alimentation 24 V DC ± 15 %. Moins de 24 W. Température 0 ° à +50 °C d’exploitation Température de stockage -10 ° à +60 °C Humidité ambiante 20 à 90 % d’humidité relative non condensée Endurance aux vibrations Déplacement de 0,5 mm, à...
-

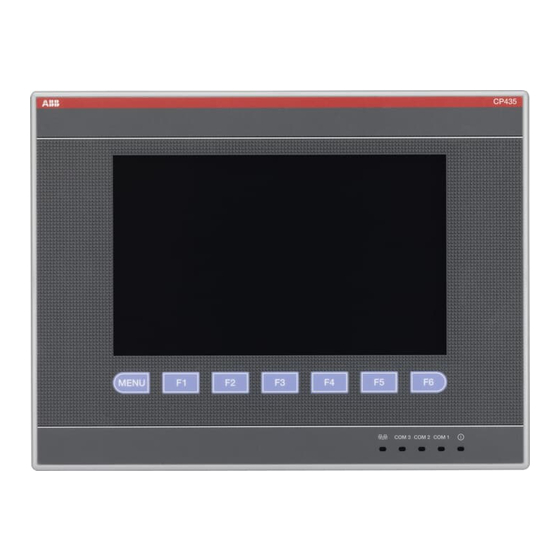

Page 10: Description Des Pièces
Voyants de communication Lampe réseau Touches de fonction Arrière Connexion carte CF Prise d’alimentation DC Commutateurs DIP (1-12) Port USB pour imprimante/ clé de mémoire Connexion réseau Port USB pour transmission COM2 : RS232/RS422/RS485 COM1 : RS232/RS485 COM3 : RS422/RS485 ABB, 1SBC159108M0301... -
Page 11: Dimensions Externes Et De Découpe
Spécifications produit Dimensions externes et de découpe 220.8 +0 -0.8 Unité : mm 219.7 46.8 Dimensions de découpe 45.8 Procédure de montage 1. Découpez le panneau avant de contrôle conformément aux dimensions (en mm) indiquées ci-dessous. ABB, 1SBC159108M0301... -
Page 12: Mise À La Terre
3. Le terminal opérateur doit être installé dans un angle de 0 à 135 comme indiqué ci-dessous. Écran Mise à la terre Pour garantir le bon fonctionnement du terminal opérateur et l’empêcher d’émettre des bruits de fréquence radio, vous devez le raccorder à une prise de terre. ABB, 1SBC159108M0301... -
Page 13: Alimentation Et Câblage
Spécifications produit Alimentation et câblage Le terminal CP435 doit utiliser un courant d’alimentation de 24 V DC et la puissance consommée est de 24 W. Avertissement : Pour éviter tout choc électrique, vérifiez que l’alimentation est hors tension avant de connecter le câble de communication/téléchargement au terminal opérateur. -
Page 14: Commutateurs Dip
Port COM2 Pour RS485, ce commutateur doit être sur ON. Pour RS422, ce commutateur doit être sur OFF. SW11 Port COM3 Pour RS485, ce commutateur doit être sur ON. Pour RS422, ce commutateur doit être sur OFF. SW12 Réservé ABB, 1SBC159108M0301... -
Page 15: Ports De Communication
RS232 RXD RS422 CTS+ RS232 TXD RS422 CTS+ RS422 RX+ Terre de signalisation Terre de signalisation RS485+ RS422 TX- (RS485-) RS232 RTS RS422 RTS+ RS232 CTS RS422 RTS- En option ; sortie +5 RS422 RX- V à 100 mA ABB, 1SBC159108M0301... - Page 16 RS422 TX+ (RS485+) RS232 TXD RS422 TX- (RS485-) RS232 RXD RS422 RX+ RS232 RTS RS422 RX- RS232 CTS Terre de signalisation 20 En option ; sortie +5 V à 100 mA RS422 RTS+ RS422 RTS- RS422 CTS+ RS422 CTS+ ABB, 1SBC159108M0301...
-
Page 17: Utilisation
Les résultats de l’autotest sont affichés à l’écran, comme dans l’image suivante. Human Machine Interface ROM BIOS Version 1.0 (C) 2008 ABB Display Type = Color TFT LCD System RAM Size ... 16M Bytes Video RAM Size .... -
Page 18: Menu Système
+ et - pour définir la valeur du champ. F3 - Copy Copie les données d’application sur un autre terminal CP435. F4 - Set Règle le contraste du panneau tactile LCD et efface les données de la mémoire RAM. -
Page 19: Pavé Numérique
Utilisation Pavé numérique Le terminal CP435 présente sept touches : l'une est la touche menu et les six autres sont des touches fonctionnelles (F1-F6), décrites ci-dessous. Appuyez sur la touche menu pour masquer le nouveau menu escamotable. Les touches fonctionnelles peuvent également être définies dans le CP400Soft et utilisées comme des «... -
Page 20: Tests D'évaluation Des Performances Et Des Fonctions
Positionnez les commutateurs DIP SW3 et SW4 sur OFF pour pouvoir exécuter les tests d’évaluation des performances et des fonctions pour le terminal CP435. Mettez le terminal opérateur sous tension pour afficher l’écran suivant : Le test d'évaluation des performances effectue un test matériel global et le test d'évaluation des fonctions permet à... -
Page 21: Calibrage De L'écran Tactile
2. Suivez les indications à l’écran. 3. Pour terminer la tâche, effleurez le carré au centre de l’écran. Remarque : L’utilisation de la commande F4 - Set supprime toutes les données de la RAM. Consultez également la section 6.2 Menu système. ABB, 1SBC159108M0301... -
Page 22: Téléchargement D'une Application
Utilisation Téléchargement d’une application Raccordez le port RS232 du PC au port COM1 du terminal CP435 à l’aide d’un câble TK401, ou au port COM2 à l’aide d’un câble TK402. La connexion peut également être établie conformément à l’illustration ci- dessous ;... -
Page 23: Chargement D'une Application
Une fois que le mot de passe correct est saisi, le terminal opérateur commence à charger l’application sur le PC. Pour en savoir plus sur la définition d’un mot de passe, consultez la section 6.11 Mots de passe. ABB, 1SBC159108M0301... - Page 24 (*.C64 ou *.AA6). L’écran de l’application va s’afficher sur le moniteur du PC. Enfin, sélectionnez Fichier > Enregistrer sous pour enregistrer l’application en tant que fichier *.V6F. Ainsi, un fichier source peut servir à des fins de maintenance et de modification. ABB, 1SBC159108M0301...
-
Page 25: Chargement/Téléchargement D'une Recette
Pensez également à charger le format des recettes depuis le terminal opérateur avant de commencer l’édition d’un nouveau jeu de données de recette dans le Pour plus d’informations sur la création/l’édition de recettes, veuillez consulter le chapitre correspondant dans le manuel utilisateur du CP400Soft. ABB, 1SBC159108M0301... -
Page 26: 6.10 Copie D'une Application
Utilisation 6.10 Copie d’une application Pour copier une application d’un terminal CP435 sur un autre terminal CP435, sélectionnez F3 - Copy dans le menu système. Définissez le commutateur DIP SW7 sur ON et connectez les deux terminaux opérateurs à l'aide d'un câble de téléchargement. -
Page 27: 6.11 Mots De Passe
2. Le niveau utilisateur 1 dispose des droits les plus élevés et le niveau utilisateur 9 des droits les plus limités. Remarque : Seuls les utilisateurs ayant le niveau utilisateur 1 ont le droit d’accéder à la table des mots de passe. ABB, 1SBC159108M0301... - Page 28 à saisir un mot de passe. L’utilisateur a besoin d’un mot de passe associé à un niveau de droit au moins égal à celui défini pour le bouton. Cette fonction peut empêcher les utilisateurs d’accéder à certaines parties de l’application. ABB, 1SBC159108M0301...
- Page 29 L’utilisateur doit saisir le mot de passe correct pour copier une application d’un terminal CP435 sur un autre terminal. Notez que la définition de ce mot de passe est différente de celle des mots de passe définis dans les scénarios 1 à...
