Sommaire des Matières pour ABB CP410

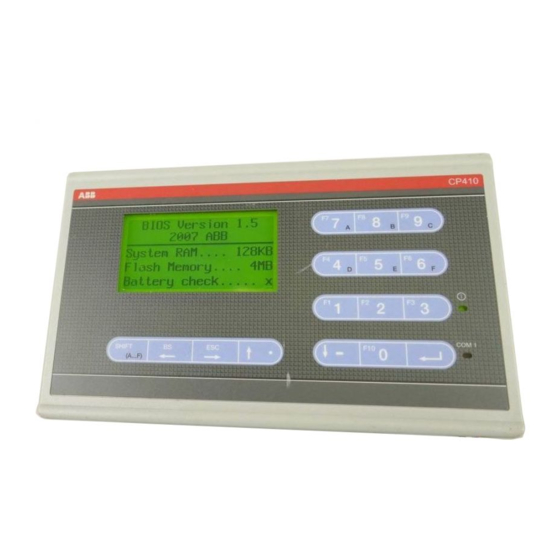

- Page 1 CP410 Manuel d’installation et d’utilisation Français ABB, 1SBC159101M0302 2008-09...
- Page 2 Numéro de document : ABB, 1SBC159101M0302 Veuillez lire l'intégralité du manuel d'installation avant d'installer et d'utiliser cet équipement. Seul un personnel qualifié est autorisé à installer, utiliser et réparer cet équipement. ABB ne pourra être tenue responsable pour tout équipement modifié, altéré ou rénové.
-
Page 3: Table Des Matières
Menu système ................16 Pavé numérique ................. 17 Tests d'évaluation des performances et des fonctions ....18 Configuration des paramètres............. 18 Téléchargement d'une application..........19 Chargement d'une application ........... 20 Copie d'une application ............. 21 Mots de passe................22 ABB, 1SBC159101M0302... - Page 4 Sommaire ABB, 1SBC159101M0302...
-
Page 5: Mesures De Sécurité
– Le fournisseur ne garantit pas que le terminal opérateur est adapté à votre application particulière et n'endosse aucune responsabilité en ce qui concerne la conception, l'installation ou l'utilisation de votre produit. ABB, 1SBC159101M0302... -
Page 6: Source D'alimentation
– Le terminal opérateur et ses pièces doivent être recyclés conformément aux réglementations locales en vigueur. – Les composants suivants contiennent des substances susceptibles d'être dangereuses pour la santé et l'environnement : batterie au lithium, condensateur électrolytique et écran. ABB, 1SBC159101M0302... -
Page 7: Installation
Installation Installation Contenu de l'emballage La boîte contient les pièces suivantes : – Terminal opérateur CP410 CP410 – 4 fixations – Connecteur d'alimentation (connecté à la prise d'alimentation DC 24 V) – Manuel d’installation et d’utilisation (1SBC159101M0202) ABB, 1SBC159101M0302... -
Page 8: Spécifications Produit
Spécifications produit Spécifications produit Paramètre CP410 Panneau avant, L x H x P 173,0 x 105,5 x 7,8 mm Profondeur de montage 51,8 mm Dimensions de découpe 160,8 x 93,3 mm Indice de protection de la face IP 65/NEMA 4X (utilisation en intérieur... -
Page 9: Description Des Pièces
Spécifications produit Description des pièces Avant Trous de montage Voyant d'alimentation Voyant de communication Touches de fonction et numériques Écran Arrière Commutateurs DIP (1-10) Réglage du contraste Port COM2 : RS232/RS422/RS485 Prise d'alimentation DC ABB, 1SBC159101M0302... -
Page 10: Dimensions Externes Et De Découpe
Spécifications produit Dimensions externes et de découpe Unité : mm Dimensions de découpe CP410 Procédure de montage 1. Découpez le panneau avant de contrôle conformément aux dimensions (en mm) indiquées ci-dessous. ABB, 1SBC159101M0302... - Page 11 Etape 1 Etape 2 Etape 3 Dimensions d'ajustement Unité : mm Copule maximal : 0,4 ~ 0,5 Nm ° 3. Le terminal opérateur doit être installé dans un angle de 0 à 135 comme indiqué ci-dessous. Écran ABB, 1SBC159101M0302...
-
Page 12: Mise À La Terre
à une prise de terre. Alimentation et câblage Le terminal CP410 doit utiliser un courant d'alimentation de 24 V DC et la puissance consommée est de 8 W. Avertissement : Pour éviter tout choc électrique, vérifiez que l'alimentation est hors tension avant... -
Page 13: Commutateurs Dip
à fonctionner. Réservé (aucune fonction) SW10 Port Com2 Pour RS485, ce commutateur doit être ON. Pour RS422, ce commutateur doit être OFF. Pour RS232, ce commutateur n'a aucun effet. ABB, 1SBC159101M0302... -
Page 14: Port De Communication
LCD (STN LCD). Utilisez un tournevis pour faire tourner le potentiomètre (dans le sens des aiguilles d'une montre pour diminuer le contraste et dans le sens inverse des aiguilles d'une montre pour augmenter le contraste). ABB, 1SBC159101M0302... -
Page 15: Utilisation
Après le nouveau téléchargement, tous les éléments devraient passer l'autotest avec succès. Remarque : Lors de l'utilisation initiale du terminal opérateur, pensez à réinitialiser l'horloge temps réel. ABB, 1SBC159101M0302... -
Page 16: Menu Système
Configure l'horloge interne et les paramètres de communication du terminal opérateur. Utilisez pour passer au champ voulu et pour définir la valeur du champ. F8 - Copy Copie les données d'application sur un autre terminal CP410. F9 - Run Exécute l'application. ABB, 1SBC159101M0302... -
Page 17: Pavé Numérique
Utilisation Pavé numérique Le terminal CP410 comporte 16 touches, qui peuvent être classées comme touches numériques, touches de navigation et touches fonctionnelles. CP410 Touches fonctionnelles F1 à F10 Touches numériques Touches de navigation Les touches fonctionnelles ou touches auxiliaires F1 à F10 peuvent être définies dans CP400Soft. -
Page 18: Tests D'évaluation Des Performances Et Des Fonctions
Positionnez les commutateurs DIP SW3 et SW4 sur OFF pour pouvoir exécuter les tests d'évaluation des performances et des fonctions pour le terminal CP410. Mettez le terminal opérateur sous tension pour afficher l'écran suivant : Les éléments suivants sont testés :... -
Page 19: Téléchargement D'une Application
Utilisation Téléchargement d'une application Raccordez le port RS232 du PC au port COM2 du terminal CP410 à l'aide d'un câble TK401. La connexion peut également être établie conformément à l'illustration ci-dessous : Connecteur mâle Connecteur femelle 9 broches 9 broches... -
Page 20: Chargement D'une Application
*.V6F. Ainsi, un fichier source peut servir à des fins de maintenance et de modification. Remarque : Lors d'un premier chargement, pensez à exécuter d'abord une fois l'application, sinon, la fonction de chargement ne fonctionnera pas. ABB, 1SBC159101M0302... -
Page 21: Copie D'une Application
Utilisation Copie d'une application Pour copier une application d'un terminal CP410 sur un autre terminal CP410, sélectionnez F8 - Copy dans le menu système. Positionnez le commutateur DIP SW7 sur ON et connectez les deux terminaux opérateur à l'aide d'un câble de téléchargement en utilisant le port COM2. -
Page 22: Mots De Passe
Lorsque ce bouton est sélectionné, la table des mots de passe s'affiche à l'écran si l'utilisateur dispose des droits d'accès à la table. La procédure de configuration d'un bouton d'action est décrite dans le manuel utilisateur de CP400Soft. ABB, 1SBC159101M0302... - Page 23 Par conséquent, ce bouton peut être utilisé pour augmenter ou réduire les droits d'un utilisateur pendant que le terminal opérateur est en cours de fonctionnement. La procédure de configuration d'un bouton d'action est décrite dans le manuel utilisateur de CP400Soft. ABB, 1SBC159101M0302...
- Page 24 L'utilisateur doit saisir le mot de passe correct pour copier une application d'un terminal CP410 sur un autre terminal. Notez que la définition de ce mot de passe est différente de celle des mots de passe définis dans les scénarios 1 à...
- Page 25 France ABB France Division Produits Automation Activité Basse Tension 300 rue des Prés Seigneurs ZA La Boisse - BP 90145 01124 Montluel Cedex France www.abb.fr...
