Remplacer ou nettoyer le rouleau de tension seulement après avoir enlevée la batterie, retirer le circlip B600159 et l'èpaisseur
B600112 (Fig.M1). Devisser les 4 vis à tete cilindrique B500035 (Fig.M2), retirer le couvercle avec un tournevis à tête plate entre celui-ci
et le châssis (Fig.M3) et en suite faire sortir le rouleaulogé dans le réducteur. A ce point, extraire le palier B400186 du Rouleau (Fig.M4).
Utiliser l'air comprimé pour le nettoyage. Vérifier l'etat d'usage des dents avant de remonter le rouleau. S'y il en a beacoup détériorées,
le remplacer. Pour le remonter,répéter tout dans le sens contraire.
D -
Für den Austausch oder das Reinigen der Spannrolle Den Akku aus dem Gerät herausnehmen, entfernen sie den sprengring
B600159 und die dicke B600112 (Fig.M1). Die 4 Zylinderkopfschrauben B500035 lösen (Fig.M2), Entfernen Sie die Abdeckung und
schwenken mit einem flachen Schraubenzieher (Fig.M3), dann die Rolle vom Spannkörper und anschließend das Lager B400186 von
der Rolle abziehen (Fig.M4). Die Spannrolle mit Druckluft reinigen. Den Verschleißzustand der Spannrollenverzahnung vor der
Wiedermontage überprüfen, die Spannrolle bei Verschleiß mehrerer Zähne ersetzen. Die Wiedermontage erfolgt in umgekehrter
Reihenfolge
E –
Para la sustitución o limpieza del rodillo de tensado, extraiga la batería del equipo, retire el anillo de retenciòn B600159 y el espesor
B600112 (Fig.M1). Afloje los 4 tornillos de cabeza cilíndrica B500035 (Fig.M2), quite la tapa aflojándola con un destornillador de
cabeza plana entre ella y el chasis (Fig.M3); después, extraiga el rodillo del reductor y el cojinete B400186 del rodillo (Fig.M4). Para la
limpieza del rodillo de tensado, use aire comprimido. Verifique el estado de desgaste de los dientes antes de volver a montarlo, si
muchos de los dientes están desgastados, sustitúyalo con uno nuevo. Para volver a montarlo, realice el procedimiento inverso.

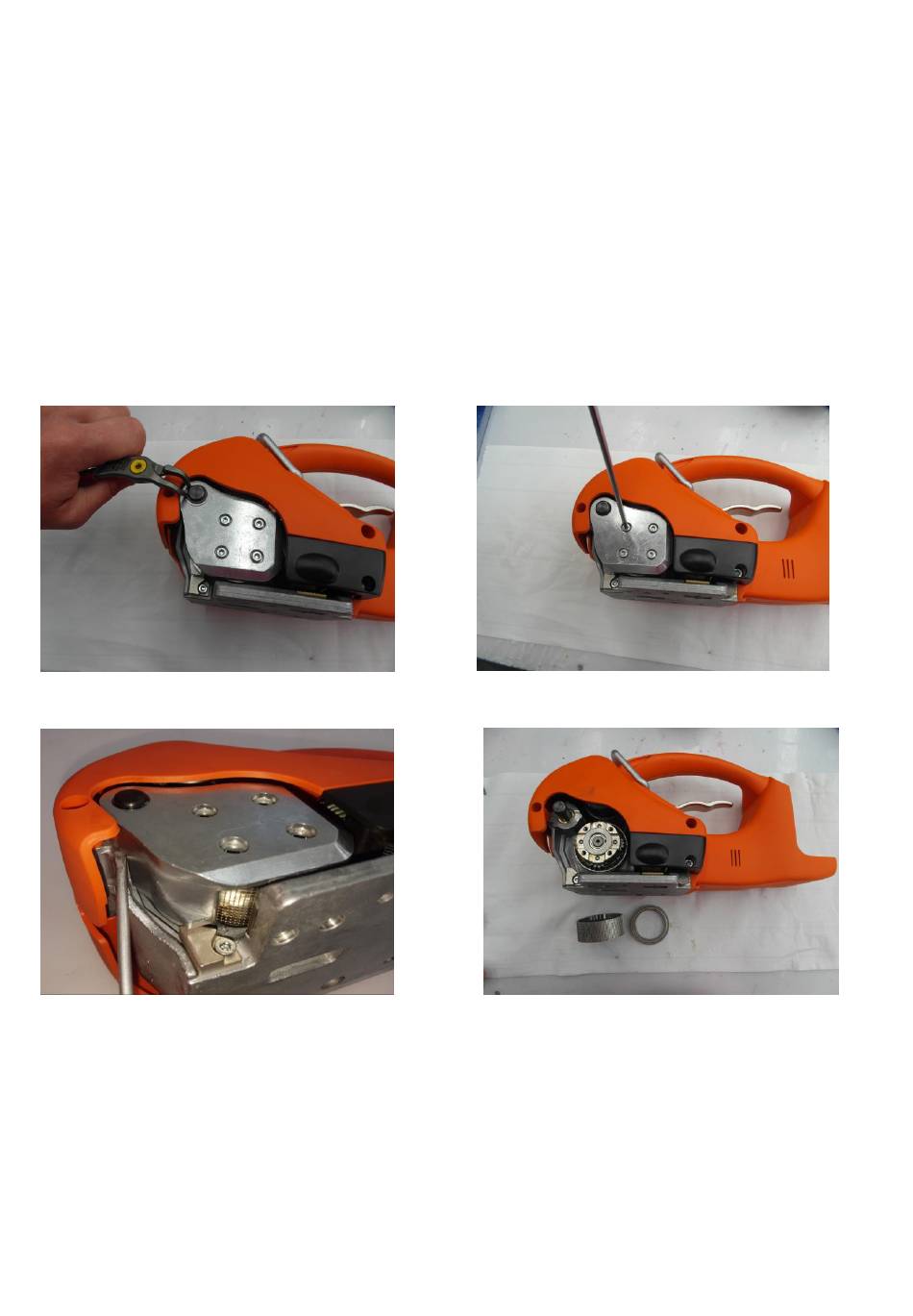

( M1 )
( M2 )
( M3 )
( M4 )
