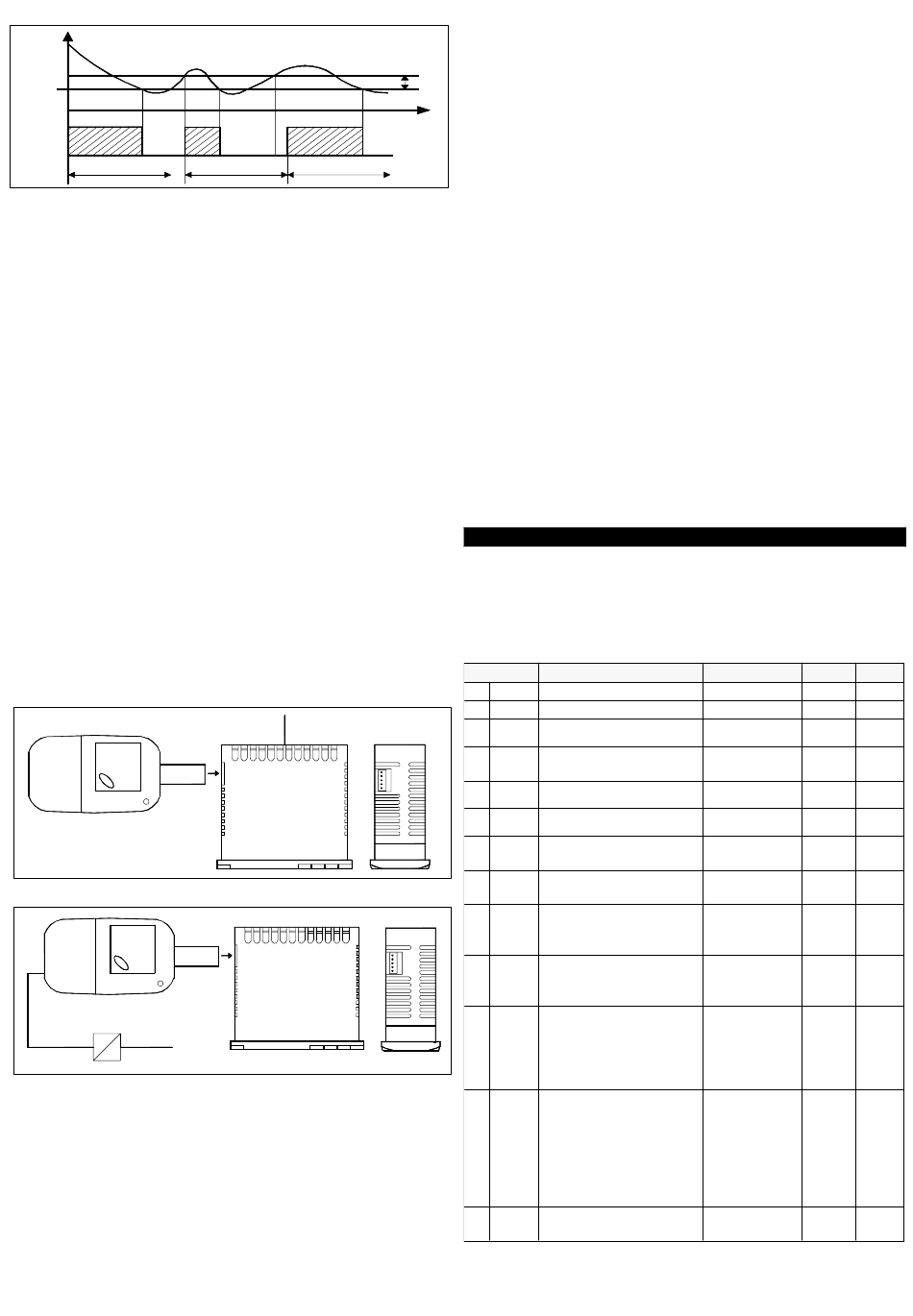

= 3 : Retard entre les allumages
T e m p .
" P S C " = 3
S P
O N
O U T
o ff
P tC
La fonction résulte déconnectée en programmant "PtC" = 0.
Pendant les phases de retard de l'allumage de la sortie OUT pour
interdiction de la fonction "Compressor Protection" le led OUT est
clignotant.
En outre, on peut empêcher l'activation de la sortie OUT après
l'allumage de l'instrument pour le temps établi au par. "od".
La fonction résulte déconnectée pour "od" = OFF.
Pendant la phase de retard à l'allumage le display montre
l'indication od alternée à la visualisation normale de la
température.
4.4 - FONCTIONNEMENT DE LA TOUCHE "U"
La fonction de la touche U peut être définie par le paramètre
"USrb" et peut être configuré pour les fonctionnements suivants :
= OFF : La touche n'effectue aucune fonction.
= 1 : En appuyant sur la touche pour au moins 1 sec., on peut
commuter l'instrument de l'état de ON à l'état de Stand-by et
vice-versa.
4.5 - CONFIGURATION DES PARAMETRES AVEC "KEY 01"
L'instrument est muni d'un connecteur qui permet le transfert de et
vers l'instrument des paramètres de fonctionnement à travers le
dispositif TECNOLOGIC KEY01 avec connecteur à 5 pôles.
Ce dispositif est utilisable pour la programmation en série
d'instruments qui doivent avoir la même configuration des
paramètres ou pour conserver une copie de la programmation d'un
instrument et pouvoir la transférer de nouveau rapidement.
Pour l'utilisation du dispositif KEY 01, on peut alimenter seulement
le dispositif ou seulement l'instrument.
Instrument alimenté et dispositif non alimenté
Instrument alimenté par le dispositif
SUPPLY ADAPTER
12 VDC
AC SUPPLY
Pour transférer la configuration d'un instrument sur le dispositif
(UPLOAD), il faut procéder de la façon suivante :
1) positionner les deux dip switch du dispositif KEY01 dans la
position OFF.
2) brancher le dispositif à l'instrument TLZ en insérant le
connecteur approprié.
3) s'assurer que l'instrument ou le dispositif soient alimentés
4) observer le led de signalisation de la KEY 01: s'il est vert, cela
signifie que sur le dispositif une configuration a déjà été chargée
TECNOLOGIC - TLZ 10 - INSTRUCTIONS POUR L'UTILISATION - Vr.01 - ISTR 06488 - PAG. 4
O N
O N
o ff
P tC
P tC
SUPPLY
alors que s'il est vert clignotant ou rouge clignotant, cela signifie
que sur le dispositif aucune configuration valide n'a été chargée.
5) appuyer sur le poussoir placé sur le dispositif.
6) observer le led de signalisation : après avoir appuyé sur le
poussoir, le led devient rouge et ensuite, à la fin du transfert des
H S E t
données, il devient vert.
7) à ce point, on peut déconnecter le dispositif.
tim e
Pour transférer la configuration chargée sur le dispositif à un
o ff
instrument de la même famille (DOWNLOAD), il faut procéder de la
façon suivante :
1)
positionner les deux dip switch du dispositif KEY01 sur la
position ON.
2) connecter le dispositif à un instrument TLZ qui ait les mêmes
caractéristiques que celui duquel a été obtenue la configuration
que l'on désire transférer en y insérant le connecteur approprié.
3) s'assurer que l'instrument ou le dispositif soient alimentés.
4) observer le led de signalisation de la KEY 01: le led doit être
vert, car si le led est vert clignotant ou rouge clignotant, cela
signifie que sur le dispositif aucune configuration valide n'a été
chargée et par conséquent, il est inutile de continuer.
5) si le led est vert, il faut appuyer sur le poussoir placé sur le
dispositif.
6) observer le led de signalisation : après avoir appuyé sur le
poussoir le led devient rouge et donc, à la fin du transfert des
données, il revient vert.
7) à ce point, on peut déconnecter le dispositif.
Pour de plus amples informations et des indications sur les causes
d'erreur, il faut voir le manuel d'utilisation relatif au dispositif KEY
01.
5 - TABLEAU DES PARAMETRES PROGRAMMABLES
Ci-après, sont décrits tous les paramètres dont l'instrument peut
être muni, on vous fait remarquer que certains d'eux pourraient ne
pas être présents soit parce qu'ils dépendent du type d'instrument
utilisé soit parce qu'ils sont automatiquement déconnectés car ce
sont des paramètres non nécessaires.
Par.
1
SPLL
Set Point minimum
2
Set Point maximum
SPHL
3
Type de sonde
SEnS
4
Calibrage de la sonde
OFS
5
Unit
Unité de mesure
6
Point décimal
dP
7
Filtre de mesure
FiL
8
HSEt
Différentiel
9
Temps d'activation de
tonE
la sortie OUT pour
sonde abîmée
10
Temps de déconnexion
toFE
de la sortie OUT pour
sonde abîmée
11
Mode
Func
fonctionnement de la
sortie OUT:
HEAt= Chauffage
CooL= Refroidissement
12
Type de protection du
PSC
compresseur :
1= retard allumage
2=
extinction
3= retard entre les
allumages
13
Temps de protection du
PtC
compresseur
Description
Range
-58.0 ÷ SPHL
SPLL ÷ 302.0
Ptc - ntc
-30.0 ÷ 30.0
°C/°F
°C - °F
On - OFF
OFF ÷ 20.0
sec
0.0 ÷ 30.0
°C/°F
OFF ÷ 99.59
min.sec
OFF ÷ 99.59
min.sec
de
HEAt - CooL
1 - 2 - 3
retard
après
OFF ÷ 99.59
min.sec
Def.
Note
-50.0
100.0
Ptc
0.0
°C
On
2.0
2.0
OFF
OFF
CooL
1
OFF
