Raccordement électrique
version séparée

Tension d'alimentation

Entrées de câble
Spécifications de câble
6
d
c

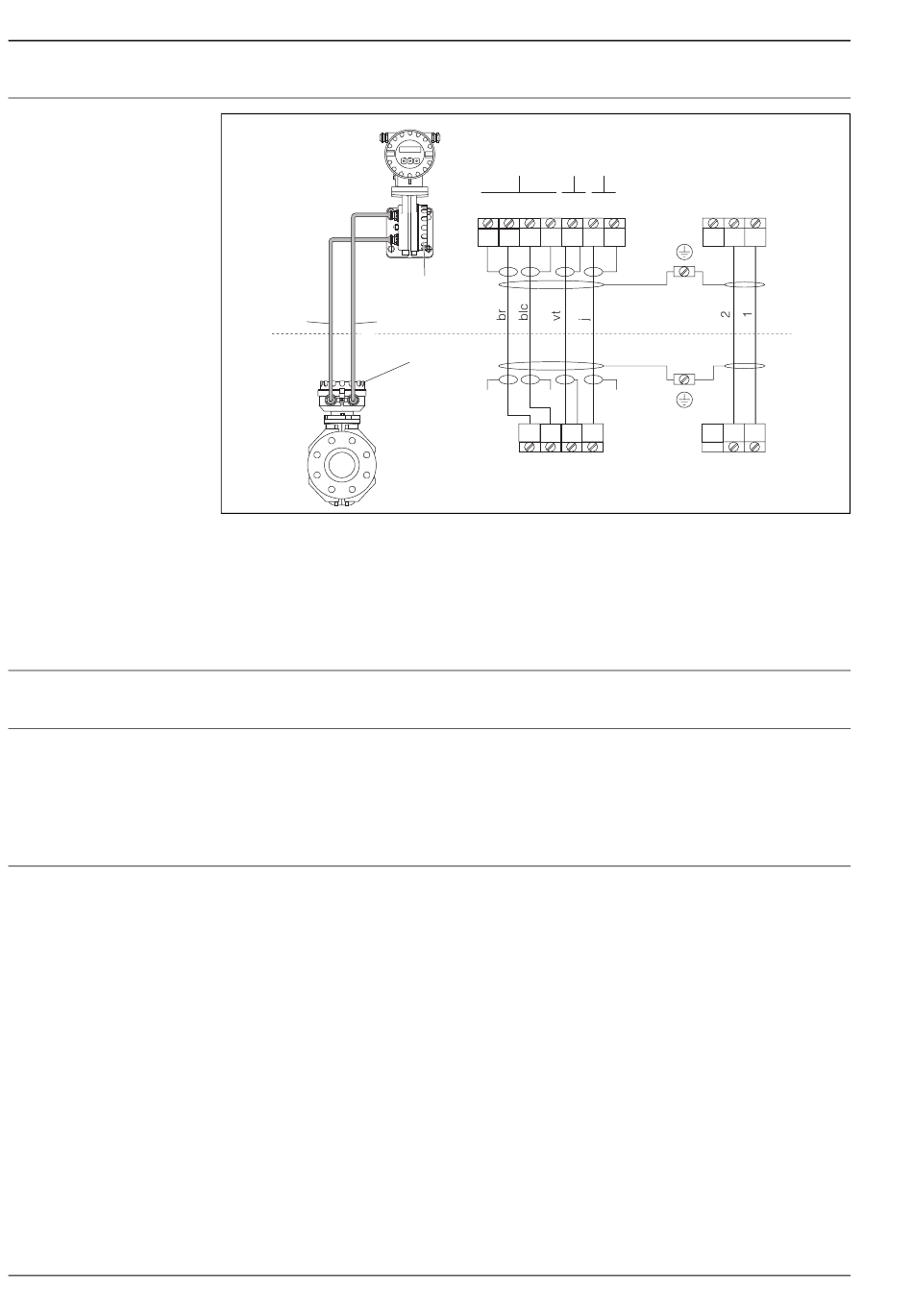

Raccordement électrique de la version séparée
a compartiment de raccordement boitier pour montage mural
b couvercle boitier de raccordement capteur
c câble de signal
d câble courant de bobine
n.c. blindages de câble isolés non raccordés
85...250 V AC, 45...65 Hz
20...28 V AC, 45...65 Hz / 11...40 V DC
Câble d'alimentation et de signal (entrées/sorties):
• Entrée de câble M20 x 1,5 (8...12 mm)
• Filetage pour entrées de câble 1/2" NPT, G 1/2"
Câble de liaison pour version séparée :
• Entrée de câble M20 x 1,5 (8...12 mm)
• Filetage pour entrées de câble 1/2" NPT, G 1/2"
Câble de bobine
• Câble PVC 2 x 0,75 mm² avec blindage cuivre tressé commun (∅∼7 mm)
• Résistance de ligne : ≤ 37 Ω/km
• Capacité fil / fil, blindage mis à la terre : ≤ 120 pF/m
• Température de service permanente : –20...+80 °C
• Section de ligne : max. 2,5 mm
Câble de signal :
• Câble PVC 3 x 0,38 mm² avec blindage cuivre tressé commun (∅∼7 mm) et fils blindés
individuellement.
• Avec détection de présence de produit (DPP) : Câble PVC 4 x 0,38 mm² avec blindage cuivre
tressé commun (∅∼7 mm) et fils blindés individuellement.
• Résistance de ligne : ≤ 50 Ω/km
• Capacité fil / blindage : ≤ 420 pF/m
• Température de service permanente : –20...+80 °C
• Section de ligne : max. 2,5 mm
Circuit d'électrodes
Esc
- + E
Esc
- + E
Signal de mesure Tube DPP
S1 E1 E2 S2 GND E S
5 8 4
6 7
a
b
n.c. n.c.
5 7 4
E1 E2 GND E
2
2
PROline Promag 10 W
Circuit de bobine
37 36
42 41
n.c.
37 42 41
F06-10Fxxxxx-04-xx-xx-de-000-xx-de-000
