SEA SPRINT Manuel D'installation
Les langues disponibles
Les langues disponibles
Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888
67411055-A
®
SPRINT

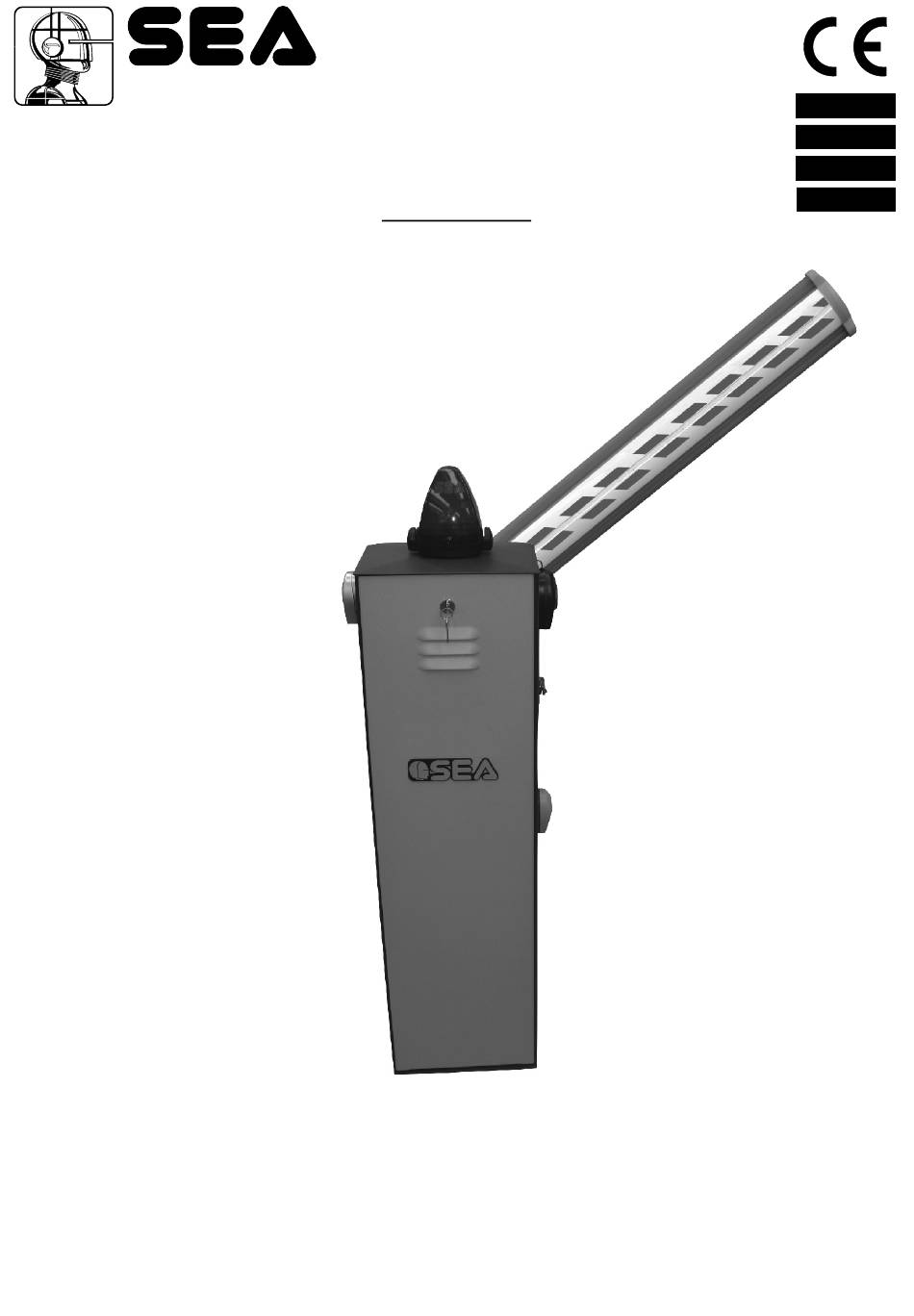

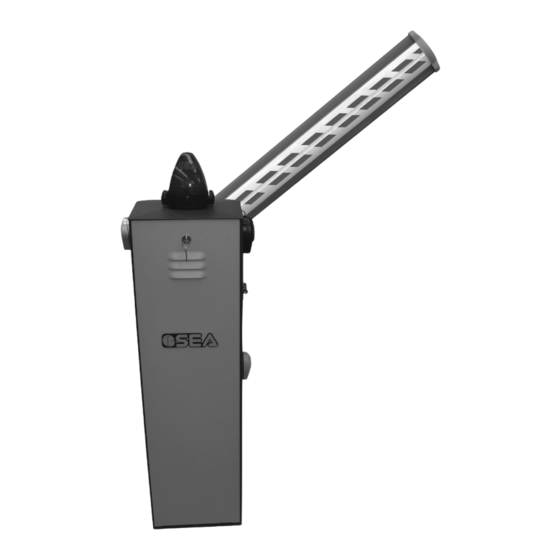

Barriera oleodinamica
H
ydraulic
B
arrière oleodynamique
Barrera
SEA S.p.A.
Zona Ind.le S. Atto - 64020 S. Nicolò a Tordino (TE)
Tel. 0861.588341 - Fax 0861.588344
Numero Verde: 800.979.732
www.seateam.com
e-mail: seacom@seateam.com
Rev 00 - 12/2014
barrier
oleodinámica
Italiano
English
Français
Español
Table des Matières
Manuels Connexes pour SEA SPRINT
Sommaire des Matières pour SEA SPRINT
- Page 1 ® Sistemi Elettronici di Apertura Porte e Cancelli Italiano International registered trademark n. 804888 English Français SPRINT Español Barriera oleodinamica ydraulic barrier arrière oleodynamique Barrera oleodinámica SEA S.p.A. Zona Ind.le S. Atto - 64020 S. Nicolò a Tordino (TE) Tel. 0861.588341 - Fax 0861.588344 Numero Verde: 800.979.732...
- Page 2 8 Moteur électrique 24V - 1400 rpm 9 Coffret SPRINT, réalisé en acier avec traitement de cataphorèse et peinture polyester pour extérieur, protégeant des agents atmosphériques toutes les armoires électriques et mécaniques insérées. Prédisposé pour l'application de photocellules, poussoir à clef, lecteur de proximité.
-
Page 3: Instruction D'installation
User 1 24V DG R1 Gate 1 DG R1 Remarque: La fréquence d'utilisation est valide seulement pour la première heure à temperature ambiante (20°C). VITESSE DE LA LISSE Dimensions d’encombrement: (Seulement pour SPRINT 24V) Temps Longueur Réglage vitesse ouverture de la lisse Lisse 3 m 6’’... - Page 4 ® Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 Français 2) Fixage de la plaque de fondation - Effectuer sur le terrain une tranchée de 500x500x300 mm de profondeur. - Elargir les agrafes de la plaque de fondation de 60° (Fig. 3) - Remplir la tranchée avec béton R425 et positionner la plaque de fondation comme dans Fig.
- Page 5 ® Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 Français 4) Assemplage du ressort N.B.: L’opérateur est livré de série comme dans Fig.1 (avec ouverture à gauche). Example: Barrière avec ouverture à gauche (Fig. 1) Barrière avec ouverture à droit (Fig. 2) Avant d'installer le ressort vérifier le choix de la barrière, si avec fermeture à...
- Page 6 ® Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 Français 5) Montage de la lisse Light Remarque: Pour lisses de 4 et 5 m il est conseillé d'utiliser le support à fourche ou le support flexible. Fig.11 6) Montage de la herse sur la lisse Fig.12...
- Page 7 ® Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 Français 7) Equilibrage de la lisse − Déverrouiller la lisse avec le déverrouillage manuel, de façon qu' elle est libre de s'ouvrir et de se fermer manuellement (Fig.13). −...
- Page 8 ® Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 Français SOLO VERSIÒN 230V 9) R églage de la poussée S'il est nécessaire, la force de poussée de la lisse peut être réglée avec les deux vis de By Pass (gris et jaune) positionnées de front sur la centrale oleodynamique (Fig.
- Page 9 ® Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 Français 10) Plan de perçage pour le passage des câbles d'alimentation de lumière Fig.17 Utiliser le trou A pour le montage de la lisse droite. Utiliser le trou B pour le montage de la tige gauche. Lisse droit Lisse gauche Fig.18...
- Page 10 Dans Fig. 20 il est representée synthétiquement l'installation électrique qui doit être construie autour de la barrière. Les deux nombres reportés en corréspondance des câbles électriques indiquent la quantité des câbles et leurs séction. Légende: 1 - Armoire électronique SPRINT + Récepteur enfichable 2 - Photocellule transmitteur 3 - Photocellule récepteur 4 - Poussoir à...
-
Page 11: Partie Pour L'utilisateur Et L'installateur
(là où prevu) afin de protéger les câbles d'interconnexion contre les efforts de traction. PIECES DE RECHANGE Les demandes pour pièces de rechange doivent parvenir chez: SEA S.p.A. Zona Ind.le , 64020 S. Atto , Teramo - Italia SECURITE ET COMPATIBILITE ENVIRONNEMENT Ne pas disperser dans l'environnement le materiel d'emballage du produit et/ou des circuits.
