Affichage Et Commande - JUMO mTRON Manuel De Référence

3.00/Systemhandbuch JUMO mTRON

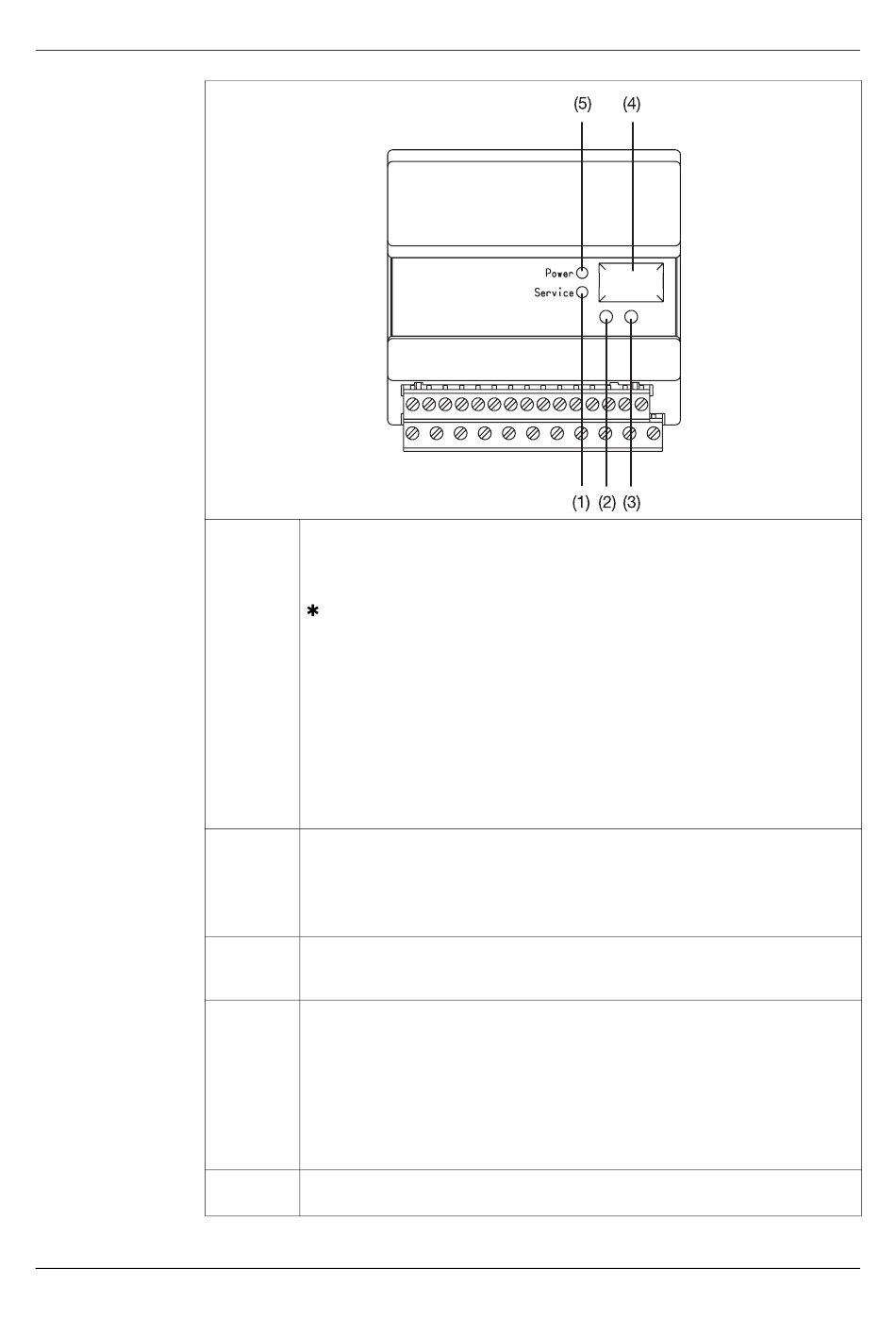

(1) LED rouge : fonctionnement
- est allumée ou clignote en continu à la cadence d'une seconde en
cas de dysfonctionnement
Echanger module
- clignote, sur une durée de 10 s, lorsque la liaison entre le logiciel de
développement mTRON-iTOOL de JUMO et le module, ou bien
entre la console de programmation et le module, est vérifiée à l'aide
d'un signal de test Wink ("Identification").
- clignotement long (3 s allumée, 1 s éteinte) en cas d'erreur
Plug & Play
v
Chapitre 5.6 "Enregistrement des données Setup dans le module
de communication"
- clignotement (2 s allumée, 2 s éteinte) lorsque l'appareil se trouve en
mode étalonnage.
(2)
Commutateur (résistance de terminaison)
Commutateur en bas : résistance de terminaison activée
Commutateur en haut : résistance de terminaison désactivée
v Manuel de référence Volume 1 "Généralités",
Chapitre 4.2 "Raccordement au réseau"
(3) Touche d'installation
Déclaration du module dans le logiciel mTRON-iTOOL de JUMO
ou la console de programmation.
(4) Interface Setup
pour le câble d'interface Setup qui relie le module au PC.
Cette fiche permet de paramétrer non seulement le module de commu-
nication mais aussi tous les modules raccordés au bus LON.


LED verte : alimentation
(5)
est allumée si le module est alimenté.

2 Affichage et commande

Si le câble d'interface Setup est relié, le module remplit la
fonction de convertisseur d'interface PC-LON.
L'interface RS232/422/485 est désactivée.
9–5
