6 Description du protocole
Exemple
9–18
Affectation des adresses aux appareils esclaves :
Lors de l'installation d'un module, le logiciel de développement mTRON-iTOOL de
JUMO lui affecte automatiquement une adresse-appareil. La commande Imprimer du
menu Projet permet d'éditer ces adresses :
Récapitulatif des modules
Nom du module Type
Projet
Console de Console de
programmation programmation
Relais Relais
Entrée analogique Entrée analogique 089.01.01
Sortie analogique Sortie analogique
Régulateur Régulateur
Adresse de l'appareil esclave

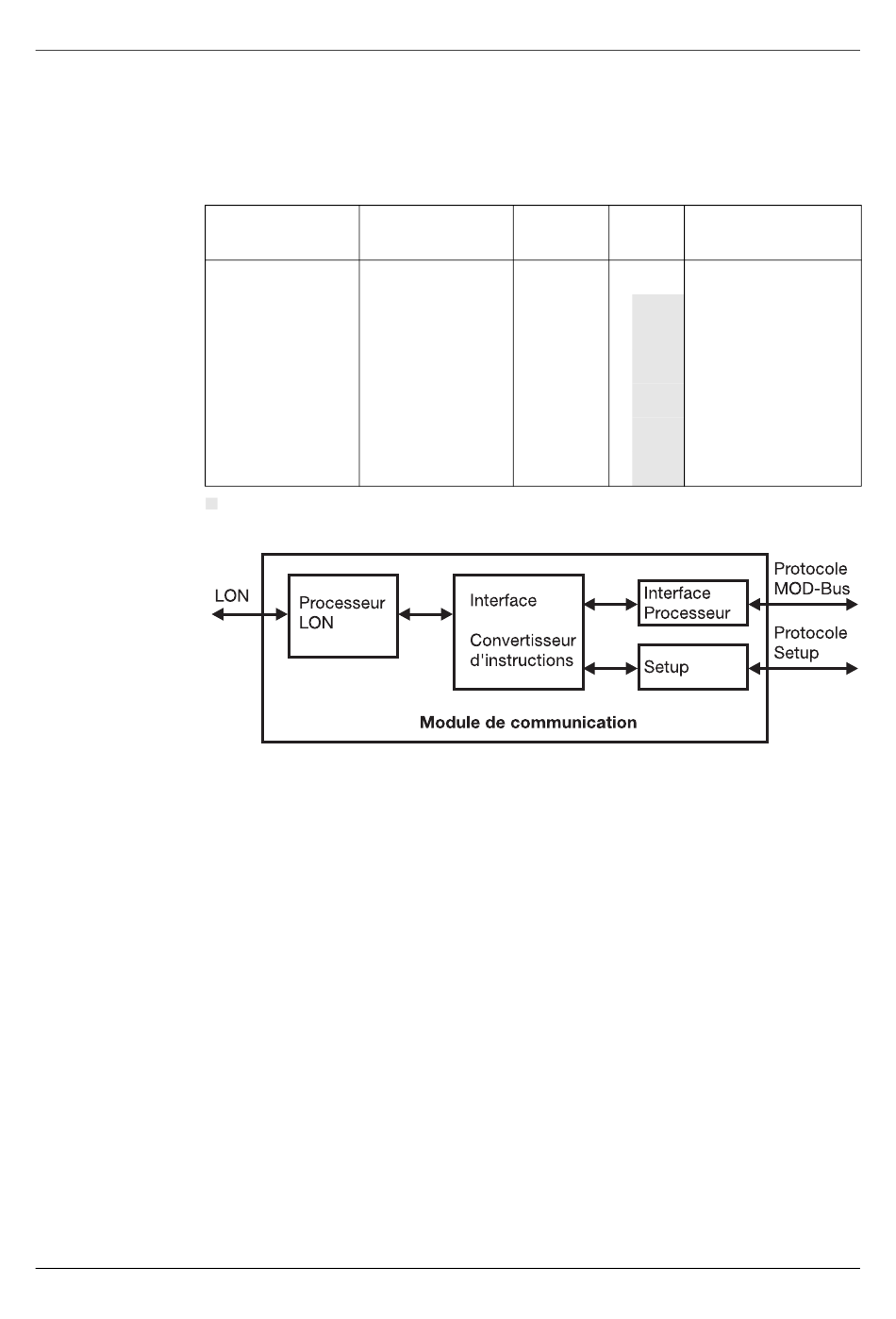

La conversion des instructions MOD-Bus en instructions LON a lieu à l'intérieur du
module de communication. Pour cela, chaque instruction MOD-Bus est décodée et
convertie en une ou plusieurs instructions LON.
Instruction de lecture MOD-Bus :
- décodage de l'instruction MOD-Bus
- lecture de toutes les valeurs dans le module mTRON adressé
- production de la réponse MOD-Bus à la demande MOD-Bus et émission
Instruction d'écriture MOD-Bus :
- décodage de l'instruction MOD-Bus
- écriture de toutes les valeurs dans le module mTRON adressé
- production de la réponse MOD-Bus à la demande MOD-Bus et émission
Ce processus passe inaperçu pour le maître. Pour lui, le module de communication se
comporte de façon transparente. Le maître s'adresse directement à chaque appareil
mTRON.
Version Adresse Identificateur
093.01.01 1/ 4
090.01.01 1/ 3
1/ 125
088.01.01 1/ 2
087.01.01 1/ 1
3.00/Manuel de référence JUMO mTRON
neuronal
00 01 55 60 27 00
00 01 55 50 30 00
00 01 55 69 12 00
00 01 55 50 38 00
00 01 54 93 66 00
