6.4 Déroulement temporel d'une demande de données

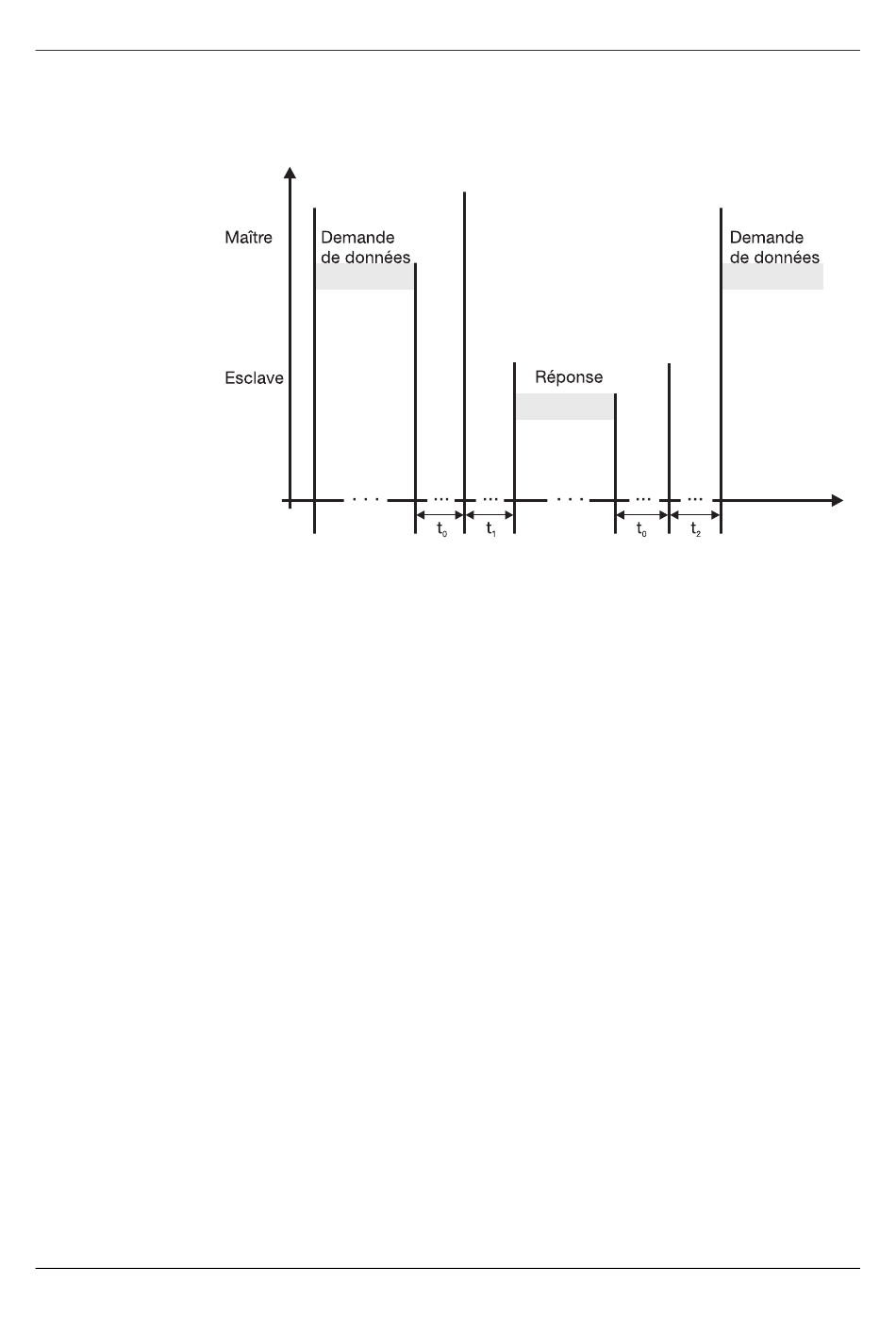

Chronogramme


3.00/Manuel de référence JUMO mTRON
Une demande de données se déroule selon le chronogramme suivant :
t Identificateur de fin = 3 caractères
0
(dépend de la vitesse de transmission)
t Ce temps dépend du traitement interne dans le module de communication
1
et peut durer quelques secondes.
Le programme Setup permet de régler le temps de réponse minimum
(v Chapitre 5.3 "Bus de terrain"). Le temps réglé s'écoulera toujours
avant l'envoi de la réponse (0 à 500 ms). Si la valeur réglée est petite, le
temps de réponse peut être supérieur à la valeur réglée (le traitement
interne est plus long), l'appareil répond dès que le traitement interne est
terminé. Si la valeur réglée est 0 ms, l'appareil répond le plus rapidement
possible.
t L'appareil a besoin de ce temps pour recommuter de l'émission en réception. Le
2
maître laisse s'écouler ce temps avant de poser une nouvelle demande de don-
nées. Ce temps doit toujours être respecté, même si la nouvelle demande de
données est envoyée à un autre appareil.
Interface RS422 : t
Interface RS485 : t
6 Description du protocole
= 1 ms
2
= 10 ms
