– Pour des applications spéciales, des contacts de thermostats d'ambiance peuvent être câblés
en série dans la commande du circulateur chauffage. De même, le contact 3-3 pour la
commande d'un brûleur peut être câblé en série ou en parallèle avec d'autres contacts de
commande (schémas sur demande).
– Bien que les régulateurs disposent d'un réglage pour protéger les installations de chauffage sol
contre un départ trop chaud, il est vivement recommandé de raccorder en série, dans la
commande du circulateur circuit sol, un contact de thermostat de protection, réglé sur 55 °C par
exemple.

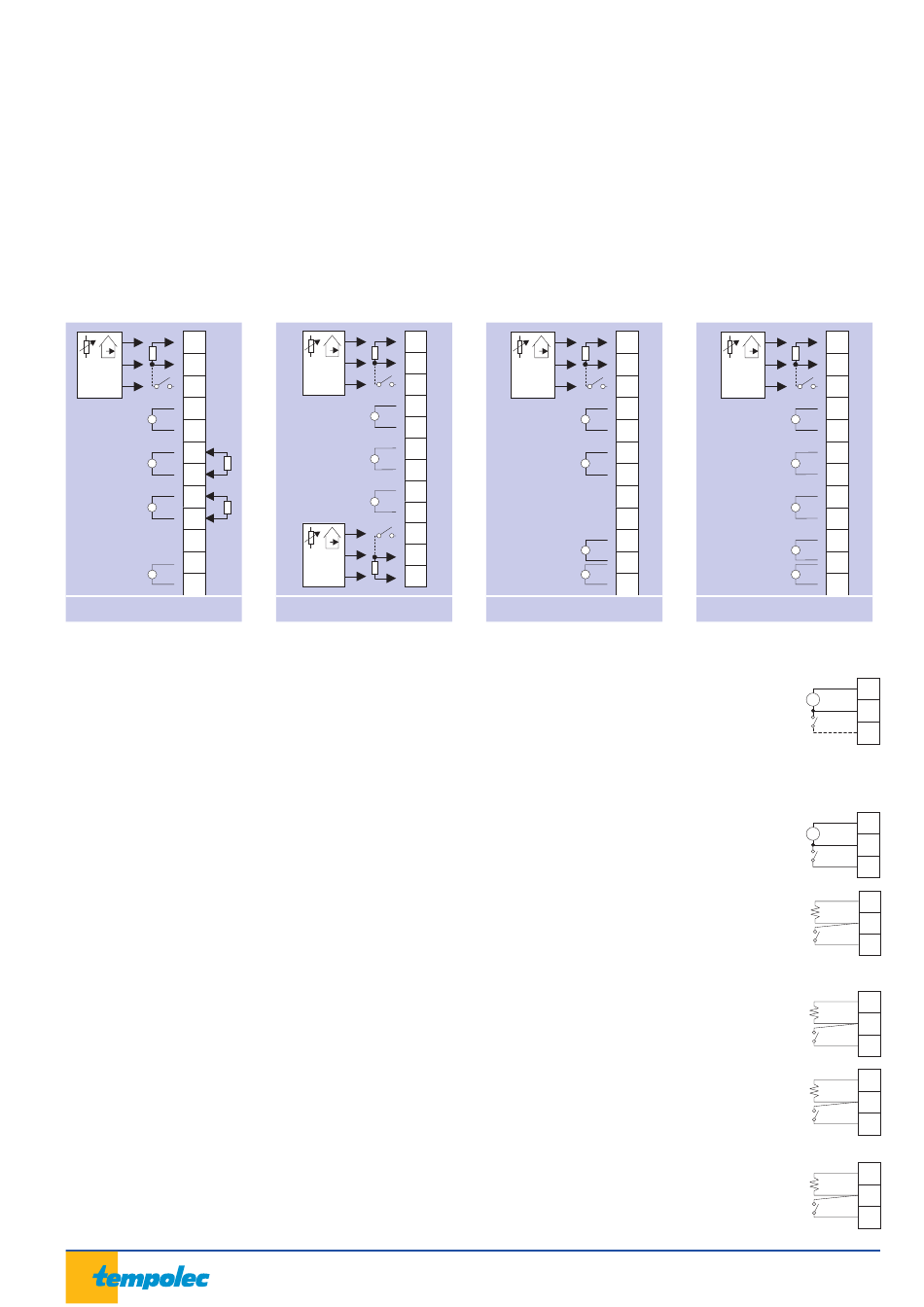

2.2 Bornier basse tension (étiquette rouge)
15 k
Fb1
Fb
RAM
SAD
X
SAR
A
AA
A
V1
V1
V1
V2
V2
V2
M
V3
V3
SAM 2001, SAM 2002
Fb1-Fb
Une résistance de 15 kW est raccordée d'origine à ces bornes.
(Fb2-Fb)
Si on utilise une sonde SAR 2000 ou SAD 2000, la résistance doit être enlevée
et remplacée par les 2 fils venant de la sonde.
Fb-X
On peut raccorder à ces bornes un contact à distance tel qu'un interrupteur
(Fb-X2)
manuel, un contact d'un récepteur téléphonique ou le contact d'un interrupteur incorporé
dans la sonde SAR 2000.
Le contact de l'interrupteur incorporé dans la SAR 2000 permet de forcer le
régulateur en régime confort (dip-switch n° 4 au dos du régulateur sur OFF).
Le contact d'un thermostat d'ambiance (réf. 6721 par ex.) provoque une
coupure totale du chauffage en régime réduit (régime antigel) tant que la
température ambiante est supérieure à la valeur réglée (dip-switch n° 4 sur
ON).
Le contact d'un thermostat à horloge RAM coupe le chauffage lorsqu'il n'est
plus en appel de chaleur en forçant le régulateur à passer en régime réduit
(dip-switch n° 4 sur OFF).
Le contact du récepteur téléphonique permet de forcer le régulateur en régime
confort (dip-switch n° 4 sur OFF).
Selon la fonction définie par le dip-switch n° 4 (voir réglage arrière), l'interrupteur
permet de bloquer le régulateur en régime antigel (pendant le régime réduit) ou
en régime confort permanent indépendamment d'une programmation horaire.
Le SAM 2003 peut être raccordé à deux interrupteurs de commande à distance.
15 k
Fb1
Fb
RAM
SAD
X1
SAR
A
AA
A
V1
V1
V1
V2
V2
V2
X2
Fb
RAM
SAD
Fb2
SAR
15 k
SAM 2003
15 k
Fb1
Fb
RAM
SAD
X
SAR
A
AA
A
V1
V1
V1
BO
BO
M
V3
V3
SAM 2004
Raccordements électriques de base - page 8
15 k
Fb1
Fb
RAM
SAD
X
SAR
A
AA
A
V1
V1
V1
V2
V2
V2
BO
BO
M
V3
V3
SAM 2005
Fb1
Fb
X
Fb1
Fb
X
Fb1
15 k
Fb
3
1
X
6721
Fb1
15 k
Fb
3
RAM
2
X
Fb1
15 k
Fb
X
Fb1
15 k
Fb
X
2003-09-15
